6
17. Некоторые материалы могут содержать
токсичные химические вещества. Примите
соответствующие меры предосторожности,
чтобы избежать вдыхания или контакта с
кожей
таких веществ. Соблюдайте
требования, указанные в паспорте
безопасности материала.
18. Всегда используйте соответствующую
пылезащитную маску/респиратор для
защиты дыхательных путей от пыли
разрезаемых материалов.
СОХРАНИТЕ ДАННЫЕ
ИНСТРУКЦИИ.
ПРЕДУПРЕЖДЕНИ:
НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ инструмента
или несоблюдение правил техники безопасности,
указанных
в данном руководстве, может
привести к тяжелой травме.
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
ПРЕДУПРЕЖДЕНИ:
•
Перед проведением регулировки или проверки
работы инструмента всегда проверяйте, что
инструмент выключен, а шнур питания вынут из
розетки.

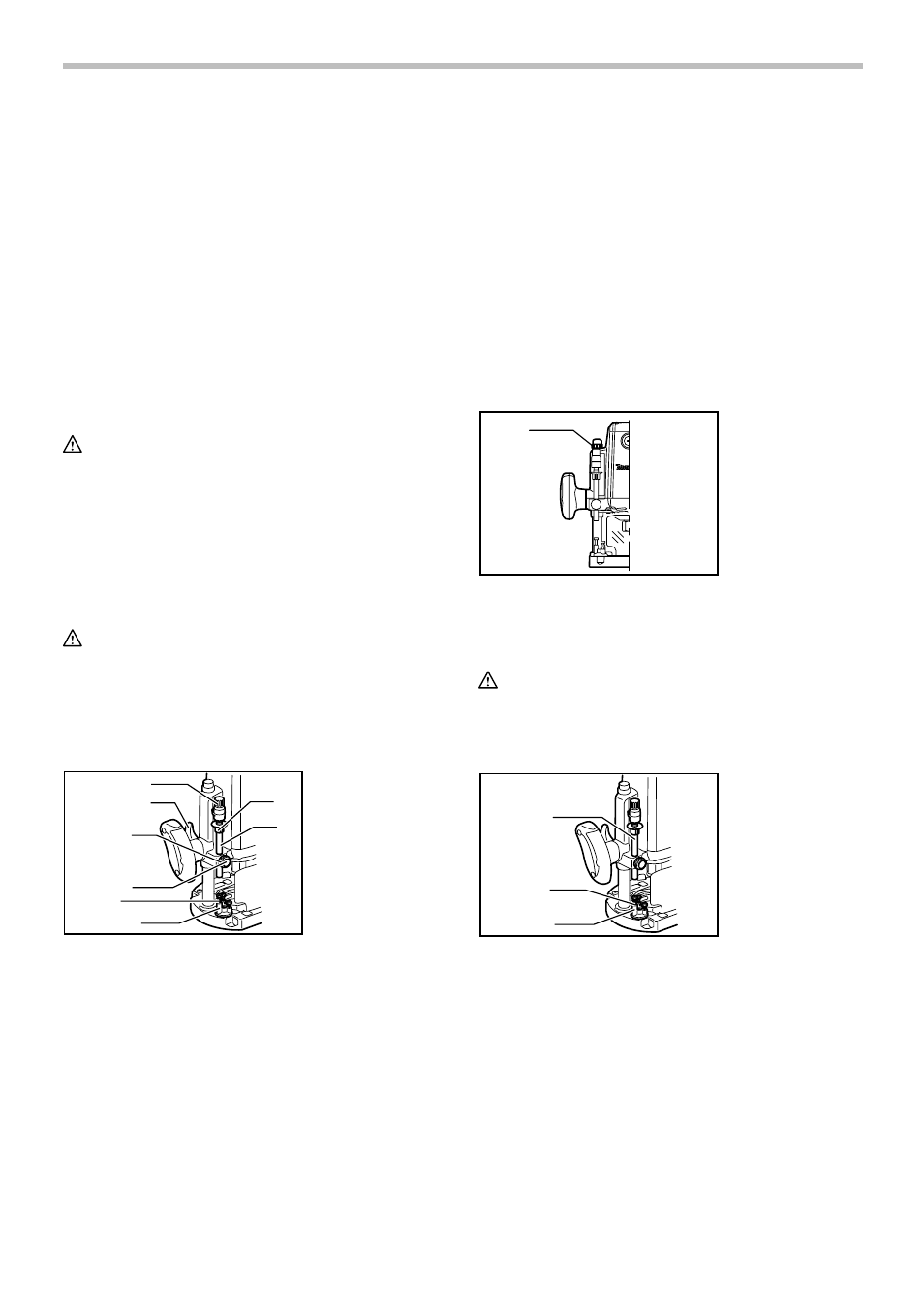

Регулировка глубины резки
1
2
3
4
5
6
7
8
009857
Установите инструмент на плоскую поверхность.
Ослабьте рычаг фиксации и опустите корпус
инструмента
так, чтобы насадка коснулась
поверхности. Затяните рычаг фиксации, чтобы
закрепить корпус инструмента.
Поверните гайку регулировки стопорной тяги против
часовой стрелки. Опустите стопорную тягу так, чтобы
она коснулась регулировочного болта. Совместите
указатель глубиномера с отметкой "0" на шкале.
Глубина резки указывается на шкале глубиномера.
Удерживая кнопку быстрой подачи нажатой,
поднимайте стопорную тягу до тех пор, пока не
установите необходимую глубину резки. Точно
отрегулировать глубину можно за счет поворота
стопорной тяги (1,5 мм на оборот).
Поворачивая по часовой стрелке регулировочную
гайку стопорной тяги, можно надежно зафиксировать
стопорную тягу.
Для установки предварительно настроенной глубины
резки ослабьте рычаг фиксации и опустите корпус
инструмента так, чтобы стопорная тяга коснулась
регулировочного болта с шестигранной головкой
ограничителя.
Нейлоновая гайка
1
009855
Верхний предел корпуса инструмента можно
регулировать поворотом нейлоновой гайки.
ПРЕДУПРЕЖДЕНИ:
Не опускайте нейлоновую гайку слишком низко. Бита
будет опасно выступать.
Стопорный блок
1
2
3
009858
Ограничитель оснащен тремя шестигранными
регулировочными
винтами, один оборот
соответствует подъему или опусканию на 0,8 мм. С
помощью этих регулировочных винтов можно легко
настроить три разные глубины резания без
изменения положения штифта ограничителя.
Отрегулируйте нижний винт на максимальную
глубину
резания, руководствуясь разделом
"Регулировка глубины резания". Отрегулируйте
остальные два винта на меньшие глубины резания.
Различия по высоте этих винтов соответствуют
различной глубине резания.
1. Стопорная
опора
2. Регулировочный
болт
3. Стопорный
блок
1. Нейлоновая
гайка
1. Регулировочная ручка
2. Рычаг блокировки
3. Установочная гайка
стопорной опоры
4. Кнопка быстрой подачи
5. Регулировочный болт
6. Стопорный блок
7. Указатель глубины
8. Стопорная опора
