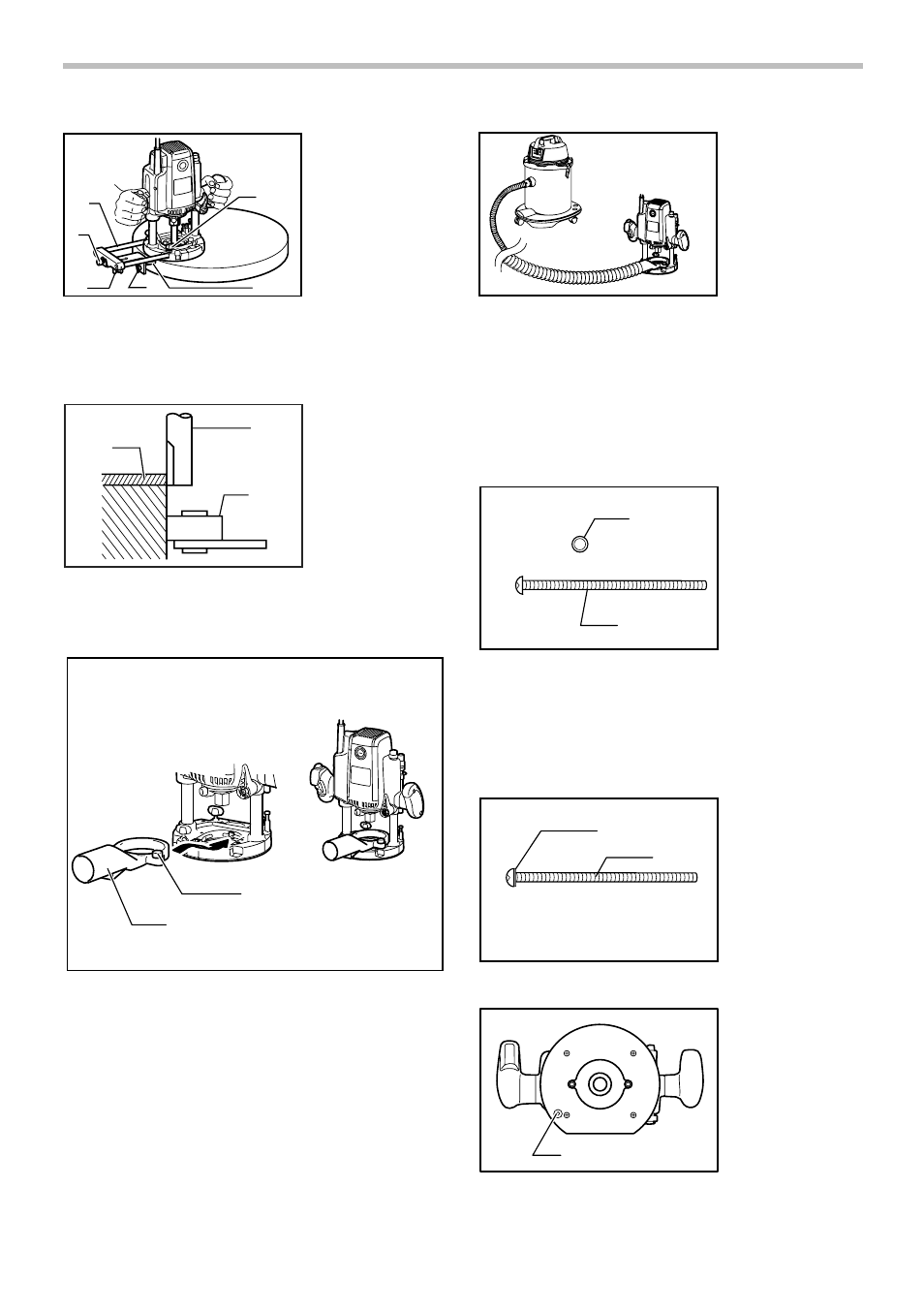

12
1
2
3 4 5
6
009868
При резке, перемещайте инструмент так, чтобы
ролик направляющей перемещался по боковой
стороне обрабатываемой детали.
3
1
2
003701
Противопылевая насадка (дополнительное
приспособление)
1
2
009878
Противопылевая
насадка используется для
удаления пыли. При помощи барашкового винта
установите противопылевую насадку на инструмент
так, чтобы выступ на противопылевой насадке вошел
в паз в основании инструмента.
Затем подсоедините пылесос к противопылевой
насадке.
009877
Использование винта M6 x 135 для
настройки глубины резки
В случае использования инструмента с
направляющим столом (из числа имеющихся в
продаже) использование этого винта позволяет
оператору выполнять небольшую регулировку
глубины резки над столом.
1
2
009934
1. Установка винта и шайбы на инструмент
•
Установите плоскую шайбу на этот винт.
•
Вставьте винт в отверстие основания
инструмента и завинтите резьбовую часть в
кронштейн двигателя.
1
2
009935
1
009929
1. Отверстие
1. Плоская шайба 6
2. Винт M6x135
1. Плоская шайба 6
2. Винт M6x135
1. Пылесборный патрубок
2. Зажимной винт
1. Бита
2. Направляюзий
ролик
3. Обрабатываемая
деталь
1. Держатель
направляющей
2. Регулировочный
винт
3. Зажимной винт (B)
4. Зажимной винт (С)
5. Кромкообрезная
направляющая
6. Зажимной винт (A)
