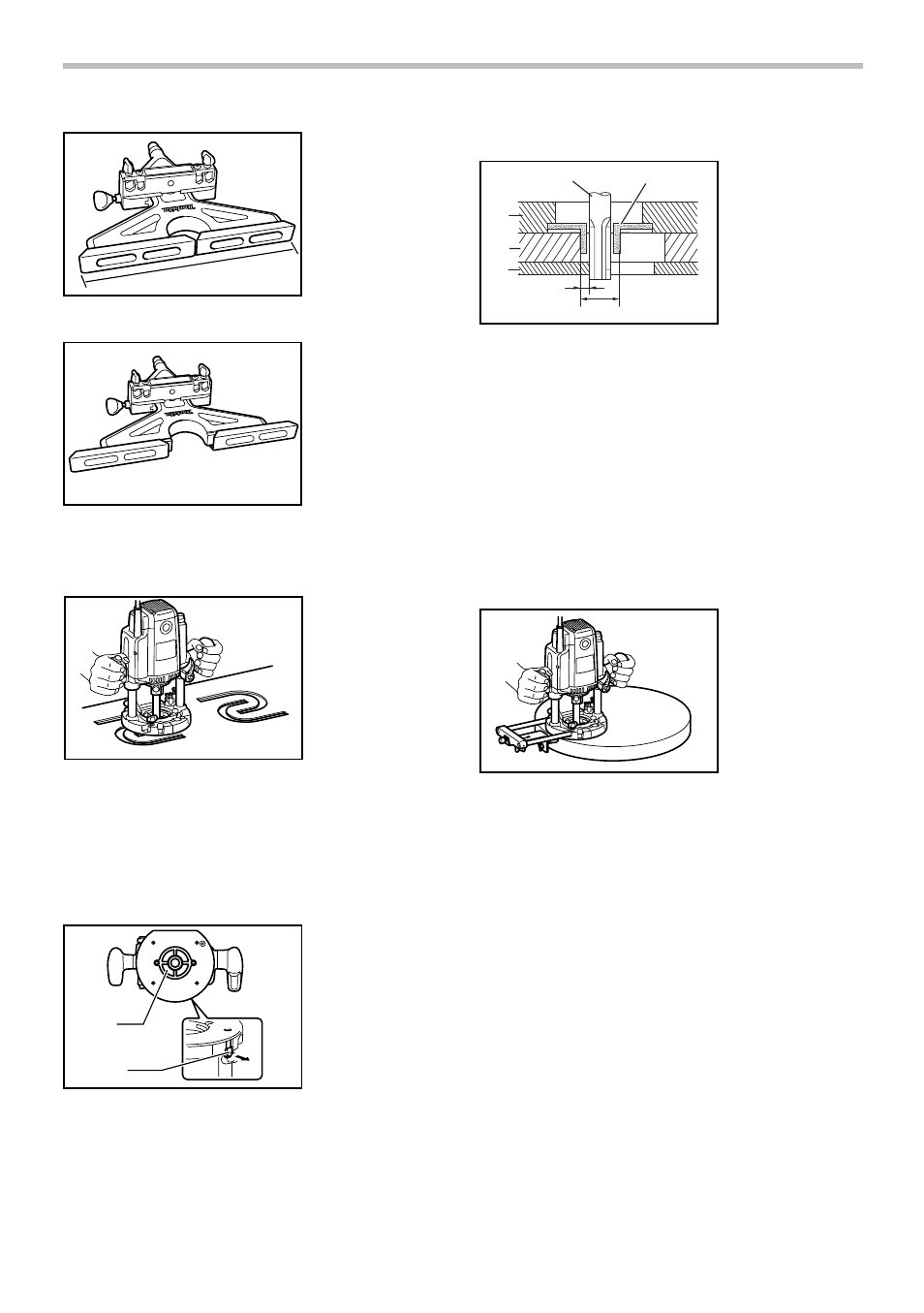

Шаблонная направляющая (поставляется
отдельно)
009862
Профильная направляющая имеет втулку, через
которую проходит бита, что позволяет использовать
инструмент с профильными шаблонами.
Для
установки
профильной
направляющей,
надавите на рычаг блокировочной плиты и вставьте
профильную направляющую.
1
2
009863
Прикрепите профиль к обрабатываемой детали.
Установите инструмент на профиль и перемещайте
его, продвигая профильную направляющую вдоль
боковой стороны профиля.
1
2
3
4
5
6
7
003695
Примечание:
•
Размер вырезанной обрабатываемой детали
будет немного отличаться от размера профиля.
Обеспечьте расстояние (X) между битой и
внешней стороной профильной направляющей.
Расстояние (X) можно вычислить при помощи
следующего уравнения:
Расстояние (X) = (наружный
диаметр
профильной направляющей - диаметр биты) / 2
Направляющая кромкообрезчика
(поставляется отдельно)
009867
С помощью кромкообрезной направляющей можно
осуществлять обрезку кромок, криволинейные
вырезы в шпоне для мебели и т.д. Ролик
направляющей идет по кривой и обеспечивает
точность резки.
При помощи зажимного винта (В) установите
направляющую кромкообрезчика на держатель.
Вставьте
держатель
в
отверстия
основания
инструмента и затяните зажимным винтом (A). Для
настройки расстояния между битой и направляющей
кромкообрезчика ослабьте зажимной винт (B) и
поверните винт точной настройки (шаг 1,5 мм на
один оборот). При вертикальной регулировке
направляющей ослабляйте зажимной винт (С).
После окончания регулировки надежно затяните
зажимные винты.
1. Бита
2. Основание
3. Профиль
4. Обрабатываемая
деталь
5. Расстояние (X)
6. Внешний диаметр
профильной
направляющей
7. Профильная
направляющая
1. Трафаретная
направляющая
2. Стопорная
пластина
1. При установке
максимальной
ширины
раскрытия
1. При установке
минимальной
ширины
раскрытия
