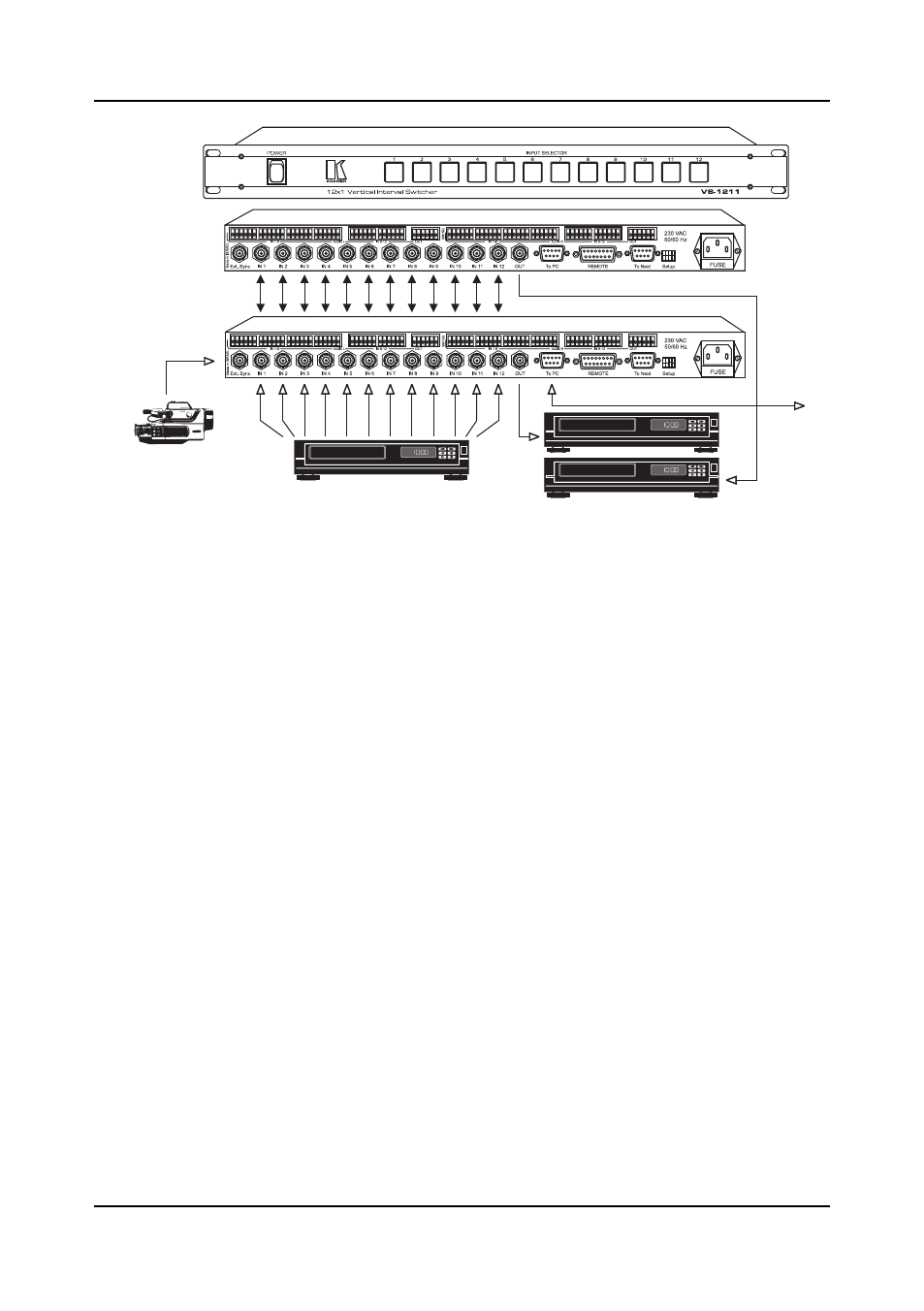

Рис. 5. Соединение двух коммутаторов для получения добавочных выходов
12.5 Добавление входов
Можно соединить два VS-1211 для работы в режиме 24х1 или 36х1, выпол-
нив следующую процедуру:
1. Убедитесь в том, что перемычка J35 хотя бы на одном из коммута-
торов находится в исходном положении, установленном на предпри-
ятии-изготовителе (см.рис. 3). При необходимости аккуратно снимите
крышку и переставьте перемычку.
2. Соедините разъем «To Next» типа DB-9 первого коммутатора с разъ-
емом «To Next» типа DB-9 второго коммутатора с помощью прямого
9-жильного кабеля, разъем второго коммутатора – с разъемом треть-
его и т.д., до соединения всех коммутаторов. Соединительные кабели
должны быть как можно короче.
3. Соедините порты RS-485 коммутаторов («А» к «А», «В» к «В»
и т.д.).
4. Присвойте каждому переключателю уникальный номер. Установите
DIP-переключатели в соответствии с таблицей «Установка DIP-пере-
ключателей» (см. раздел 9).
5. На всех коммутаторах установите DIP-переключатель «Ответ»
в состояние «ON».
6. Чтобы передать сигнал синхронизации с одного устройства на все
остальные, соедините их разъемы «To Next» кабелями с распайкой
один к одному. В данном случае в устройстве, которое является источ-
ником сигнала синхронизации, перемычка J34 должна находиться
в исходном состоянии, установленном на предприятии-изготовителе,
а на всех остальных — в другом положении.
Соедините входы обоих
переключателей и источники
с помощью
«Т»-разветвителей
(нагрузка — только
в последнем
переключателе)
Источник сигнала
внешней синхронизации
2 приемных устройств
звукового/видеосигнала
12 источников
звукового/видеосигнала
К порту
RS-232 PC
Работа с коммутаторами
