KRAMER ELECTRONICS, LTD.
10
5 КОММУТАТОРЫ
СЕРИИ
VS
КОМПАНИИ KRAMER
В данном разделе описаны все органы управления и соединители коммутаторa.
Понимание их функций поможет реализовать все возможности устройства.
Все описанные в настоящей инструкции коммутаторы оснащены разъемами
RS-232 (для управления с помощью РС). Распайка разъема приведена нарис. 1.
Коммутаторы в интервале кадрового гасящего импульса VS-1211, VS-1101,
VS-811, VS-611, VS-411, VS-1201xl, VS-1001xlm, VS-801xlm, VS-601xlm,
VS-401xlm обеспечивают действительно простую коммутацию 12, 10, 8, 6
или 4 видеосигналов и балансного/небалансного звукового сигнала на одним
выход (видео и аудио). Переключение происходит в промежутке кадрового
интервала — как при наличии сигнала от источника № 1, так и при его наличии
на входе внешней синхронизации. Управлять переключением можно тремя
путями: с помощью кнопок, посредством RS-232/RS-485 и путем замыкания
контактов входа дистанционного управления на задней панели устройства.

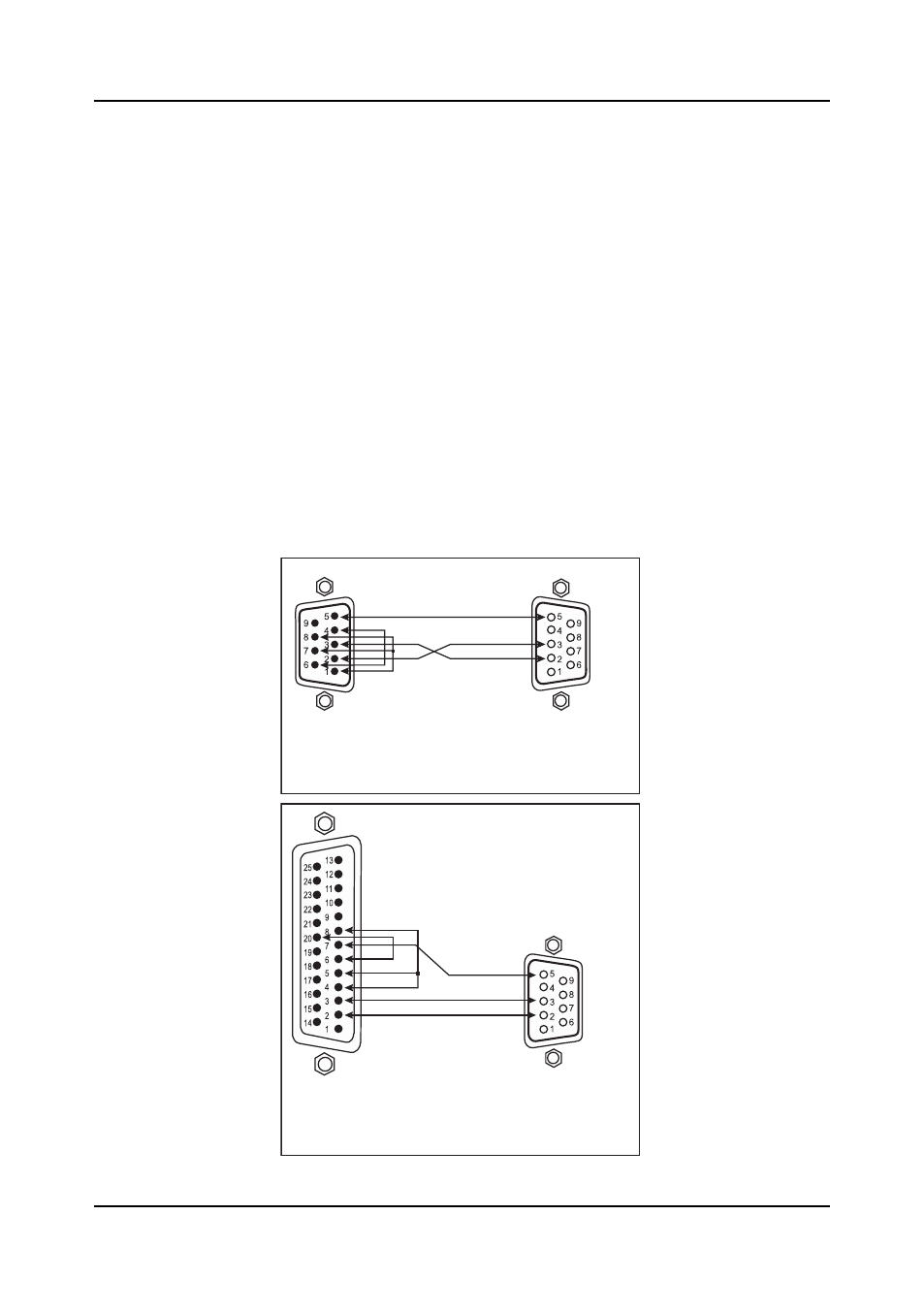

СХЕМА ПОДКЛЮЧЕНИЯ RS-232
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к переключателю)
Контакт 7 — к контакту 5 (Земля)
Контакт 2 — к контакту 2
Контакт 3 — к контакту 3
Розетка DB25 (к РС)
Контакт 20 — на контакт 6
Контакты 8, 5, 4 объединить
Вилка DB9 (к переключателю)
Если используется экранированный кабель, соедините экран
с контактом 7 (DB25) и 5 (DB9)
Рис. 1. Распайка разъема управления RS-232
Коммутаторы серии VS компании Kramer
