Все устройства данного модельного ряда могут соединяться между собой и
образовывать каскады (из двух устройств VS-1211 формируется коммутатор
компонентного видеосигнала 24 х 3, и т.п.). Полоса видеосигнала — 250 МГц
(типовая), что позволяет применять эти устройства для решения большинства
насущных задач.

5.1 Органы управления коммутатора

Большинство органов управления и соединителей одинаковы для рас-
сматриваемых в настоящем Руководстве коммутаторов, поэтому описаны
только VS-1211 и VS-1201xl. Основным отличием группы «11» являются
блочные терминалы на зажимах для балансного звукового сигнала,
а группы «01xl» — разъемы RCA для небалансного звукового сигнала.
Передняя и задняя панели VS-1211 и VS-1201xl/VS-1001xlm изображены
нарис. 2 и описаны в таблицах 1 и 2.

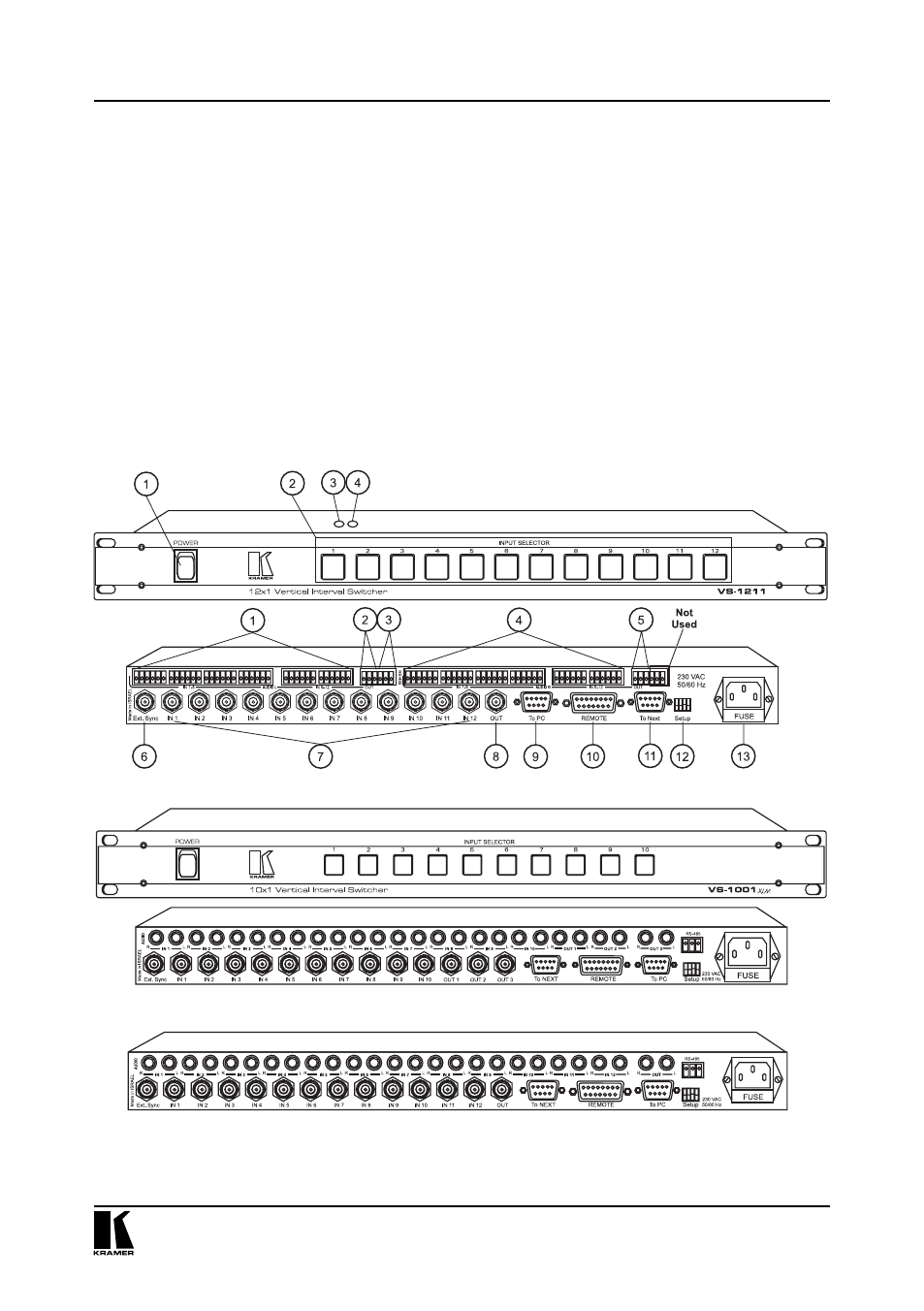

Рис. 2. Передняя и задняя панели VS-1011xlm/VS-1201xl

Передняя и задняя панели VS-1001xlm

Передняя и задняя панели VS-1211

Задняя панель VS-1201xlm
