5 ПОДКЛЮЧЕНИЕ МАСШТАБАТОРА И
КОММУТАТОРА ВИДЕОГРАФИКИ VP-740
VP-740 позволяет выбрать сигнал с одного из восьми входов и выдать его
на выход в требуемом разрешении.
Выключите питание VP-740 и всех подключаемых к нему устройств. Вы-
полните соединения в соответствии с рис. 5 в следующем порядке:
1. Подключите один или два источника композитного видеосигнала к
входным RCA-разъемам CV 1 è CV 2.
2. Подключите один или два источника видеосигнала s-Video к входным
четырехконтактным разъемам YC 1 è YC 2.
3. Подключите источник сигнала RGBHV, например, видеокарту высокого
разрешения, к пяти RCA-разъемам Y/G, Pb/Cb/B, Pr/Cr/R, Hs è Vs сек-
ции входов «Comp 1»
1
.
4. Подключите источник сигнала RGB или компонентного видео к трем
RCA-разъемам Y/G, Pb/Cb/B è Pr/Cr/R секции входов «Comp 2»:
• RGB-камеру ко входам Y/G, Pb/Cb/B, Pr/Cr/R;
• видеомагнитофон системы Betacam с компонентным сигналом YUV ко
входам Y/G, Pb/Cb/B, Pr/Cr/R;
• другой источник видеосигнала, использующий цветовое пространство
RGB (например, компьютер или приемник HDTV) ко входам Y/G, Pb/Cb/
B, Pr/Cr/R, соответствие которых каналам RGB показано на рис. 3.

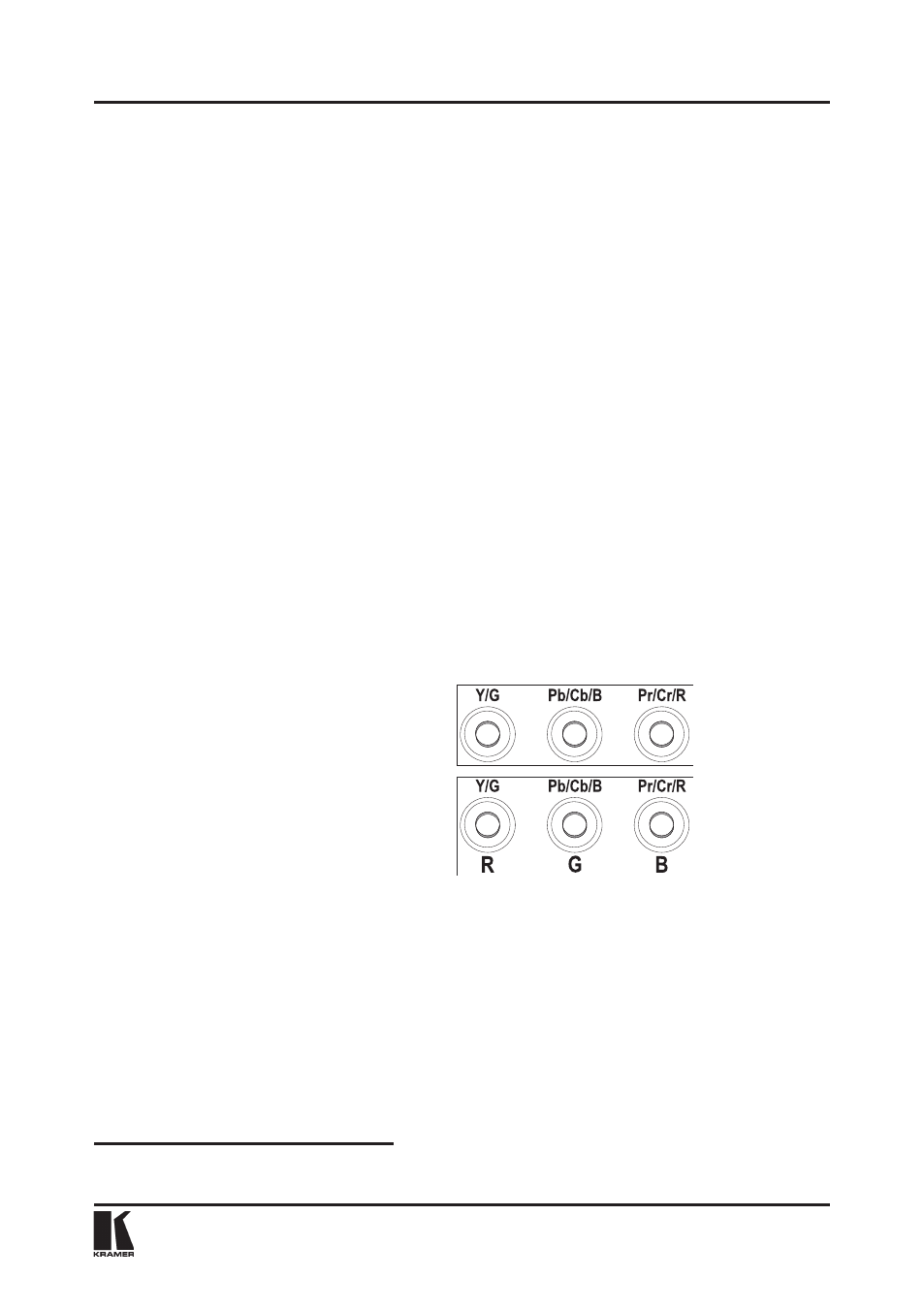

Надписи на задней панели VP-740
Соответствие входов каналам RGB
Рис. 3. Подключение источника компонентного видеосигнала
5. Подключите источник аналогового сигнала VGA к входному разъему
HD15 «VGA».
6. Подключите источник сигнала DVI (цифровой видеоинтерфейс) ко
входному разъему DVI.
7. Подключите пять выходных BNC-разъемов R, G, B, Hs è Vs к приемнику
видеосигнала (например, к плазменному монитору.
8. Подключите выходной разъем DVI к приемнику видеосигнала, напри-
мер, к проектору.
1
Секции входов «Comp 1» è «Comp 1» взаимозаменяемы, к любой из них можно подключить источник
сигнала RGBHV èëè RGB.
