9. Подключите сетевой шнур 1 .
10. Подключите разъем питания другого прибора (с рабочим напряжением
12 В) к разъему «12VDC OUT».
11. При необходимости подключите VP-740 к компьютеру в соответствии с
разделом 5.1.
Выполнив все подключения, включите питание VP-740, а затем питание
подключенных к нему приборов.
5.1 Подключение к компьютеру
Для дистанционного управления и обновления микропрограммы VP-740
через порт RS-232 можно подключить к компьютеру или другому управ-
ляющему устройству.
Для подключения VP-740 к компьютеру рекомендуется использовать нуль-
модемный адаптер, входящий в комплект поставки прибора.
• Подключите нуль-модемный адаптер с девятижильным кабелем c рас-
пайкой «один к одному» к разъему DB9 «RS-232» на задней панели
VP-740 и к разъему последовательного порта компьютера.
Для подключения VP-740 к компьютеру без использования нуль-модем-
ного адаптера:
• соедините разъем DB9 «RS-232» на задней панели VP-740 и разъем
последовательного порта компьютера крест-накрест (так называемое

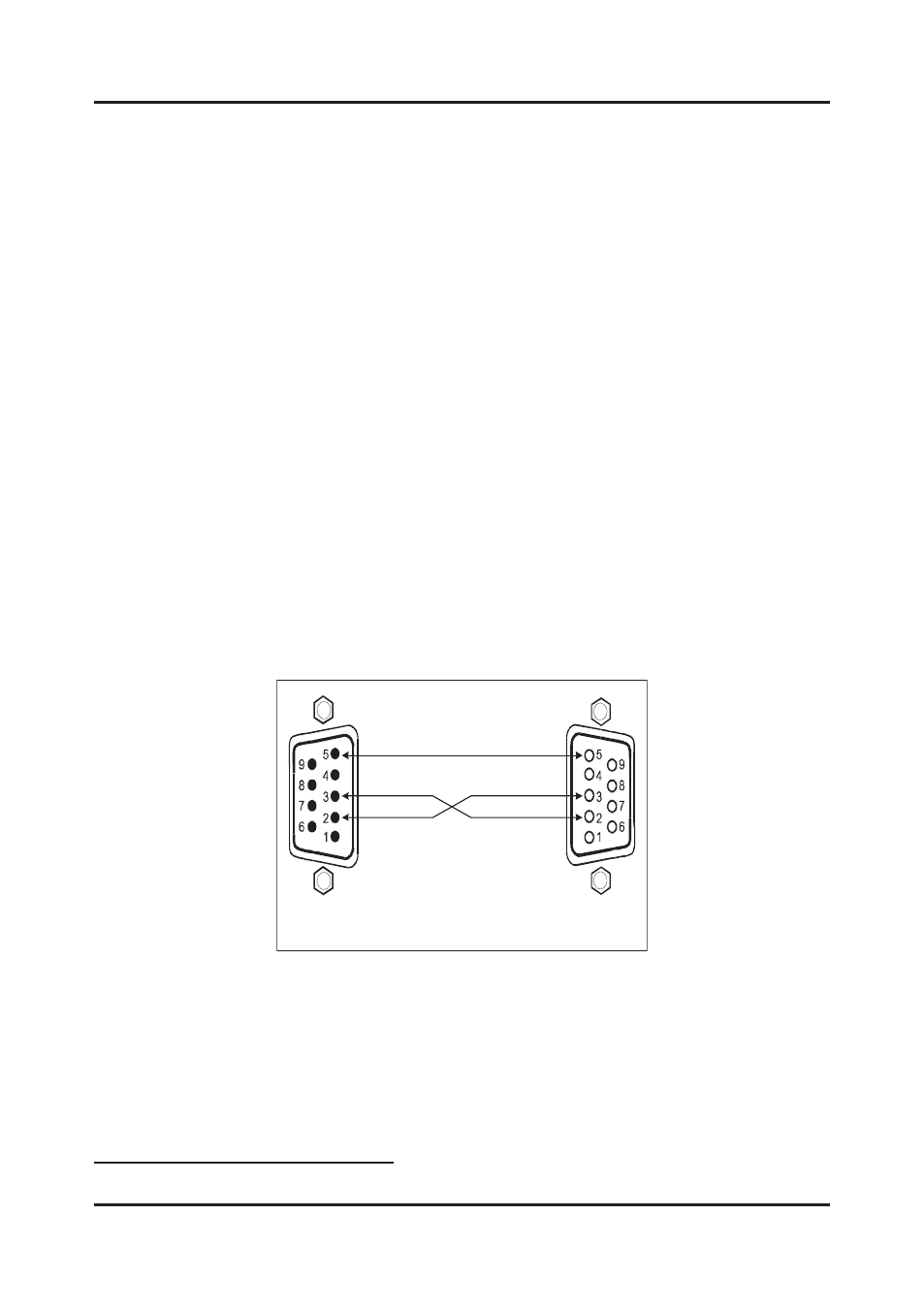

нуль-модемное подключение), как показано на рис. 4.
Конт. 5 соединен с конт. 5 (земля)
Конт. 3 соединен с конт. 2
Конт. 2 соединен с конт. 3
При использовании экранированного кабеля,
соедините экран с конт. 5
Разъем DB9 (ê VP-740) Разъем DB9 (от компьютера)
Рис. 4. Подключение к компьютеру
