Инструкция по эксплуатации Kramer VP-740

Страница 7

Advertising
background image

7

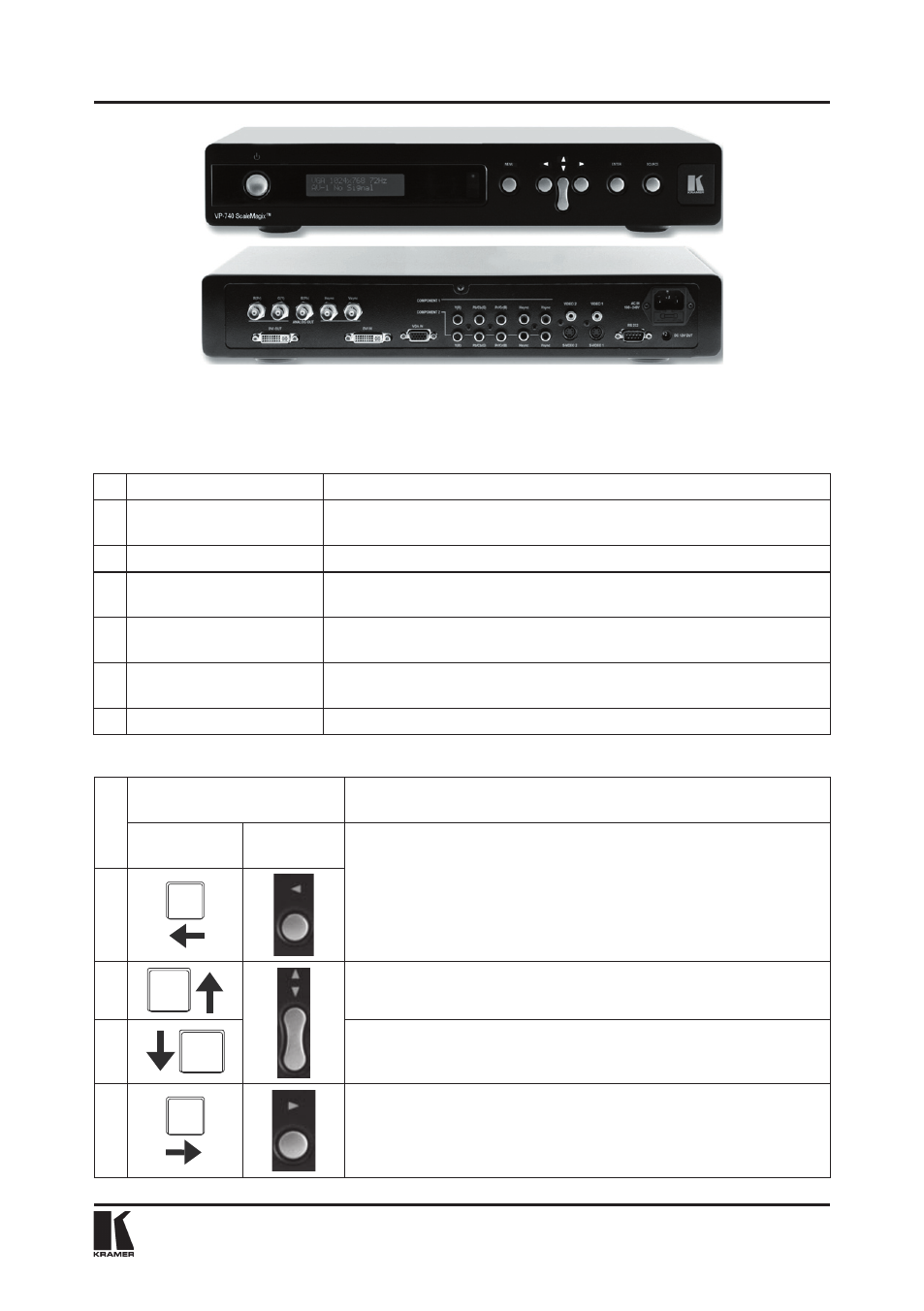

Рис. 2. Масштабатор и коммутатор видеографики VP-740 в домашнем исполнении

Таблица 1. Органы управления, расположенные на передней панели VP-740

¹

Орган управления

Назначение

1 Выключатель POWER

Включение и выключение питания, световая индикация подачи

питания.

2 Дисплей

Отображение состояния прибора (см. раздел 7).

3 Фотоприемник и свето-

диод IR

Прием сигналов инфракрасного пульта дистанционного управления

(при этом загорается красный светодиод).

4 Кнопка MENU

Включение экранного меню (или переход на его предыдущий уро-

вень); блокирование и разблокирование передней панели.

5 Кнопка SOURCE

Запуск опроса входов (AV-1, AV-2, YC-1, YC-2, Comp 1, Comp 2,

VGA, DVI) до нахождения активного источника (источников).

6 Кнопка ENTER

Переход на следующий уровень экранного меню.

¹

Кнопки перемещения на

приборах

Назначение

студийного

исполнения

домашнего

исполнения

7

Уменьшение значения параметра, выбранного в экранном меню,

на одну ступень.

8

Перемещение на один шаг вверх в пределах одного уровня эк-

ранного меню.

9

Перемещение на один шаг вниз в пределах одного уровня экран-

ного меню.

10

Увеличение значения параметра, выбранного в экранном меню,

на одну ступень.

Масштабатор и коммутатор видеографики VP-740
