KRAMER ELECTRONICS, LTD.
18
Подключение VP-727T
7.2 Подключение к ПК через RS-232
Для обновления микропрограммного обеспечения VP-727T можно под-
ключить его к компьютеру (или другому устройству управления) через
порт RS-232.
Для подключения ПК к VP-727T используется нуль-модемный адаптер,
который поставляется в комплекте с устройством (рекомендуется):
Подключить порт RS-232 (разъем DB9) на задней панели прибора
•
VP-727T через нуль-модемный адаптер с помощью 9-жильного
кабеля с распайкой контактов «один к одному» к порту RS-232 на
ПК.
Чтобы подключить ПК к прибору VP-727T без применения нуль-модемного
адаптера:
Подключите порт RS-232 на ПК к порту RS-232 на задней панели
•
прибора VP-727T согласно схеме
1
, показанной на рис. 9
Контакт 5 соединен с контактом 5 (заземление)
Контакт 3 соединен с контактом 2
Контакт 2 соединен с контактом 3
При использовании экранированного кабеля соедините экран с контактом 5.

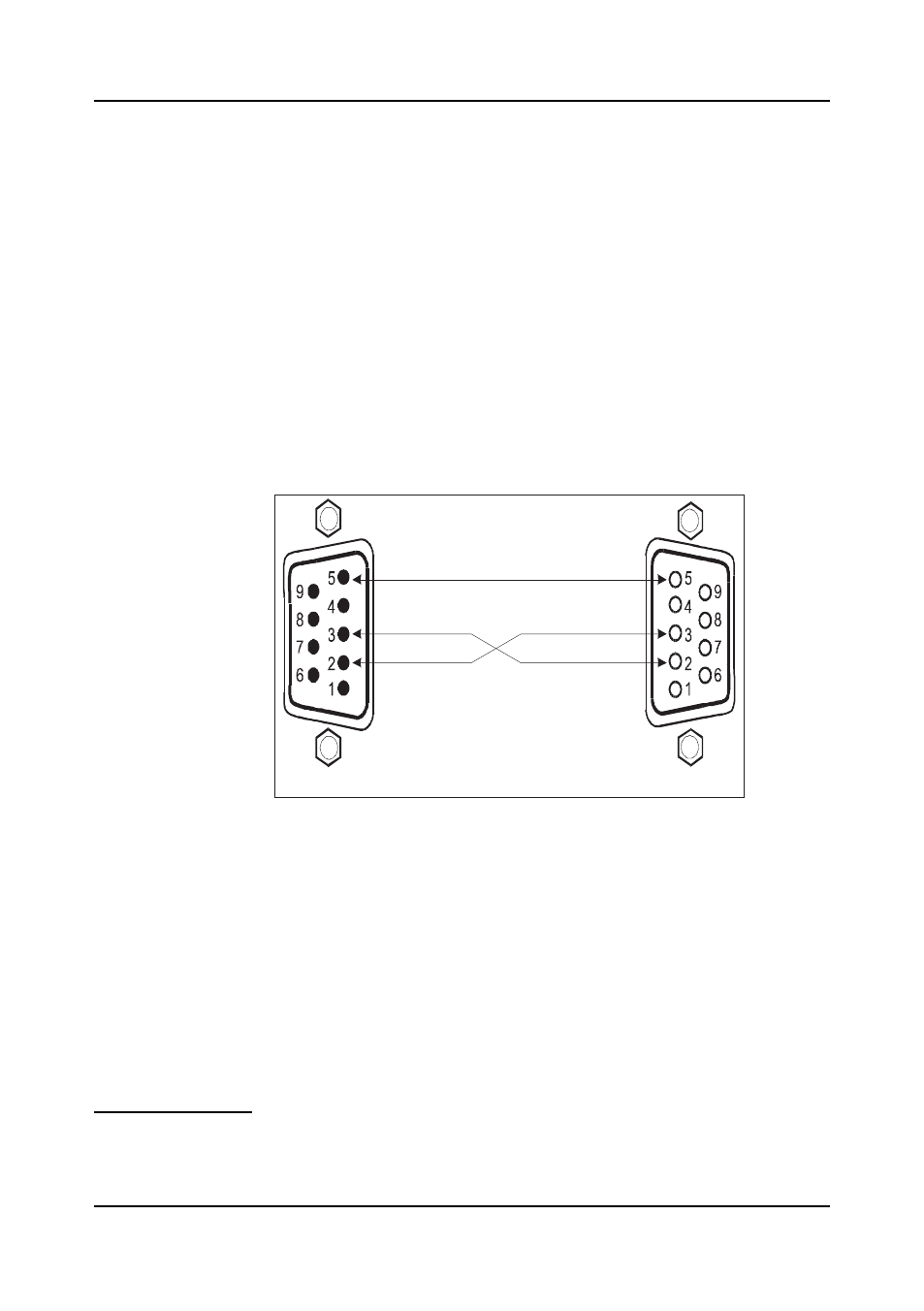

Рис. 9. Подключение к ПК
7.3 Установка номера устройства
Прибор VP-727T автоматически распознает номер прибора для каждого
устройства VP-727.
Например, устройство VP-727, которое подключено к порту RS 485 группы
«TO VP-727» с обозначением MACH. # 3, распознается как третий прибор
VP-727: MACHINE # 3.
Для получения доступа к этому конкретному прибору VP-727 с пульта
управления VP-727T нужно нажимать кнопку MACHINE #
2
, пока на
7-сегментном светодиодном дисплее
3
не появится цифра 3.
1
Также известной, как нуль-модемное подключение
2
Позиция 32 на рис. 1 и в табл. 1
3
Позиция 33 на рис. 1 и в табл. 1
Двойной интерфейс
DB9 (от ПК)
Двойной интерфейс DB9 (к
коммутатору/масштабатору)
