Инструкция по эксплуатации Kramer VP-727T
Страница 11
11
Описание пульта управления VP-727T
Размещение и назначение разъемов, расположенных на боковой панели
VP-727T, показано на рис. 2 и описано в табл. 2:

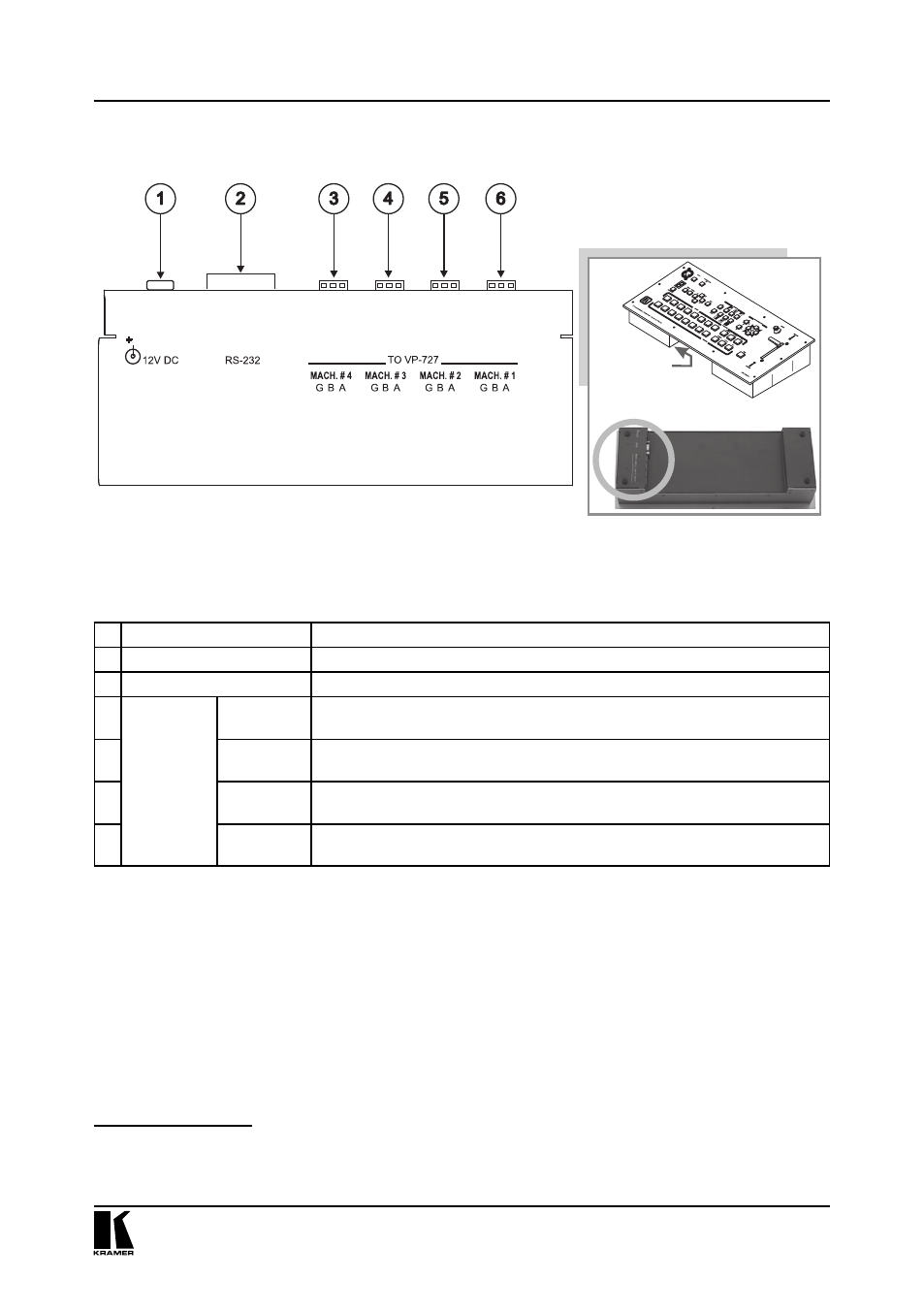

Рис. 2. Внешний вид пульта управления VP-727T (вид сбоку)
Таблица 2. Разъемы на боковой панели VP-727T
№ Элемент
Назначение
1
12V DC
Подключение источника питания (постоянное напряжение 12 В)
2
Разъем DB9 порта RS-232
Подключение компьютера для обновления микропрограммного обеспечения
3
Группа
3-контактных
клеммных
блоков TO
VP-727
MACH. # 4
Подключение к порту RS-485
1
на VP-727, который распознается как прибор
№ 4
4
MACH. # 3
Подключение к порту RS-485
1
на VP-727, который распознается как прибор
№ 3
5
MACH. # 2
Подключение к порту RS-485
1
на VP-727, который распознается как прибор
№ 2
6
MACH. # 1
Подключение к порту RS-485
1
на VP-727, который распознается как прибор
№ 1
1
Контакт G служит для подключения заземления, которое иногда подключается к экрану кабеля RS-485. В большин-
стве приложений заземление не подключается; контакты B (–) и A (+) применяются в интерфейсе RS-485. Разводка
контактов порта RS-485: На некоторых устройствах VP-727T могут не наноситься обозначения GBA
Боковая
панель
Подключения
