17
Подключение VP-727T
7.1 Подключение через RS-485
При подключении портов RS 485 «TO VP-727» на 3-контактных клеммных
блоках прибора VP-727T к соответствующим приборам VP-727 следует
соблюдать полярность:
Клемму «A» (+) на
•
VP-727T подключить к клемме «A» (+) на
VP-727.
Клемму «B» (–) на
•
VP-727T подключить к клемме «B» (–) на
VP-727.
Если используется экранированный кабель витой пары, экран можно
•
соединить с контактом «G» (заземление) на одном из устройств (или
на обоих).

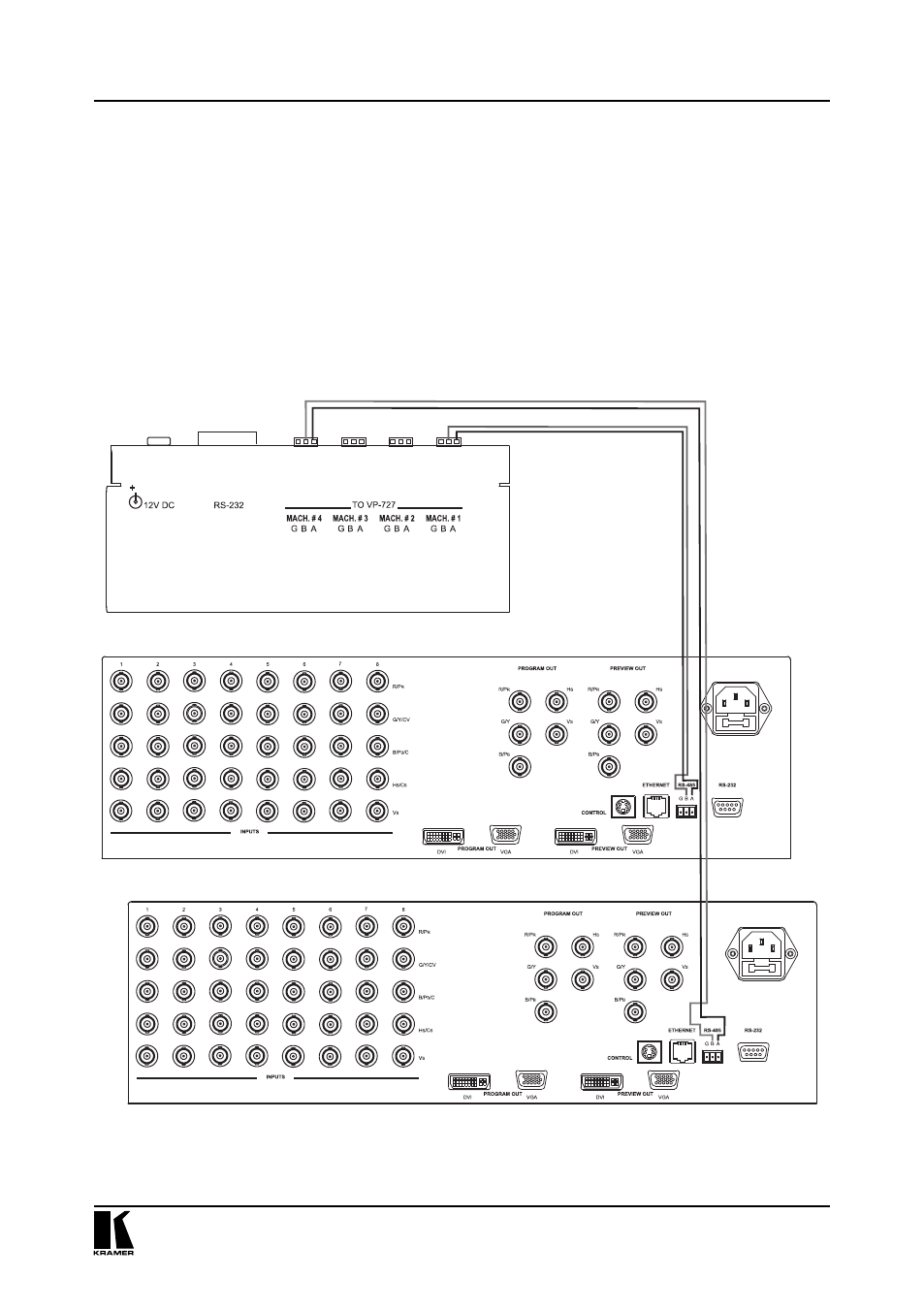

Рис. 8. Подключение портов RS-485 на VP-727T
VP-727 устройство 4
VP-727 устройство 1
