KRAMER ELECTRONICS, LTD.
20

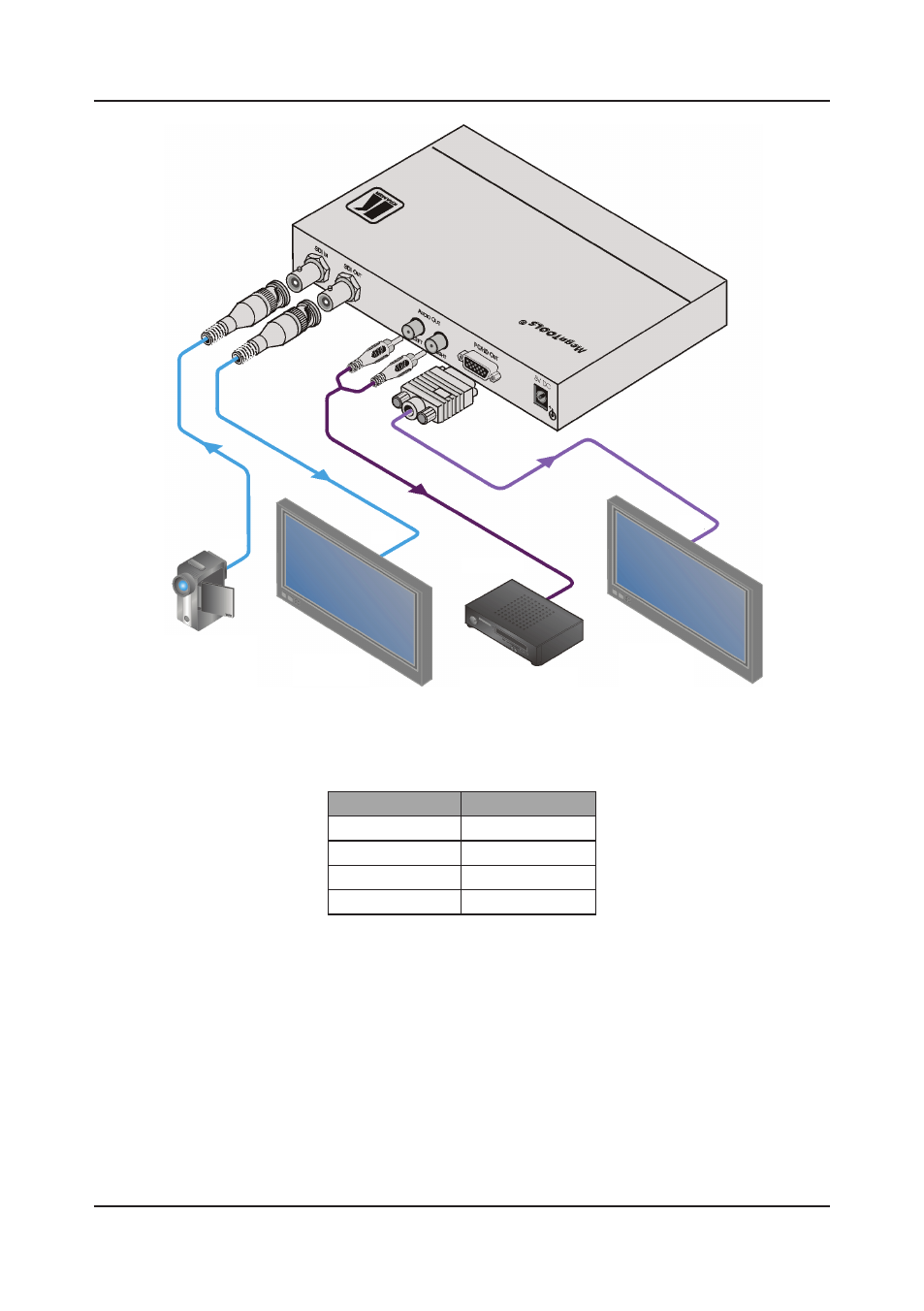

Рис. 9. Подсоединение масштабатора видеосигнала 3G HD-SDI в сигналы VGA VP-473
Таблица 7. Соединение 15-контактный разъем HD — компонентный разъем
номер контакта
Сигнал
1..(R)
Pr.
2..(G)
Y.
3..(B)
Pb.
6,.7,.8.
Заземление.
Подсоединение.масштабаторов.видеосигнала.SDI
SDI
Цифровая.
камера
Дисплей
Усилитель.
VGA.
Звуковой.
сигнал.Л/П
SDI
Плазменный
дисплей
