Инструкция по эксплуатации Kramer VP-473
Страница 18
KRAMER ELECTRONICS, LTD.
18
5.2 Подсоединение масштабатора видеосигнала 3G HD-SDI в
сигналы HDMI VP-472
Чтобы.подсоединить.
VP-472.в.соответствии.с.примером,.приведенном.на.
рис..8:
1.. Подсоедините.источник.сигнала.SDI.(например,.камеру.SDI).к.разъему.
SDI.IN.типа.BNC.
2.. Подсоедините.разъем.SDI.OUT.типа.BNC.к.приемнику.SDI.(например,.к.
дисплею.SDI).
3.. Подсоедините. разъем. HDMI. OUT. к. приемнику. HDMI. (например,. к.
плазменному. дисплею)..
VP-472. выдает. сигнал. одновременно. и. на.
выход.SDI,.и.на.выход.HDMI.
4.. Подсоедините.сетевой.адаптер.5.В.постоянного.тока.к.розетке.входа.
электропитания,. а. адаптер. подсоедините. к. розетке. электросети. (на.
рис..8.не.показан).

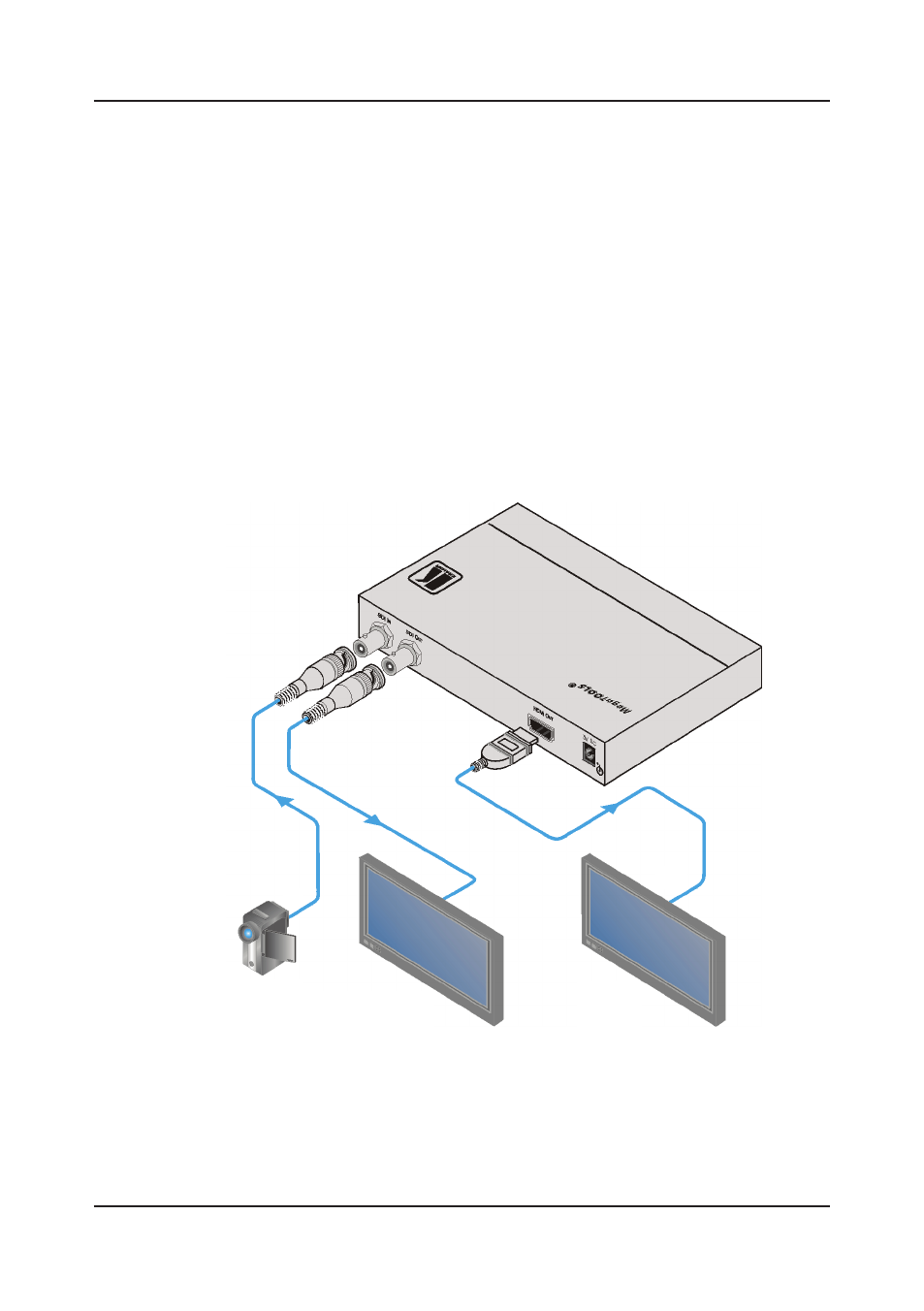

Рис. 8. Подсоединение масштабатора видеосигнала 3G HD-SDI в сигналы HDMI VP-472
Подсоединение.масштабаторов.видеосигнала.SDI
SDI
SDI
HDMI
Цифровая.
камера
Дисплей
Плазменный.
дисплей.
