Масштабаторы.видеосигнала.SDI.VP-471/VP-472/VP-473
4 МАСшТАБАТОРы ВИДЕОСИГНАЛА
SDI VP-471/VP-472/VP-473
4.1 Масштабатор видеосигнала 3G HD-SDI в сигналы DVI
VP-471
На.рис..1.и.в.таблице.1.дано.определение.элементов.управления.и.контроля.
передней.панели.
VP-471.

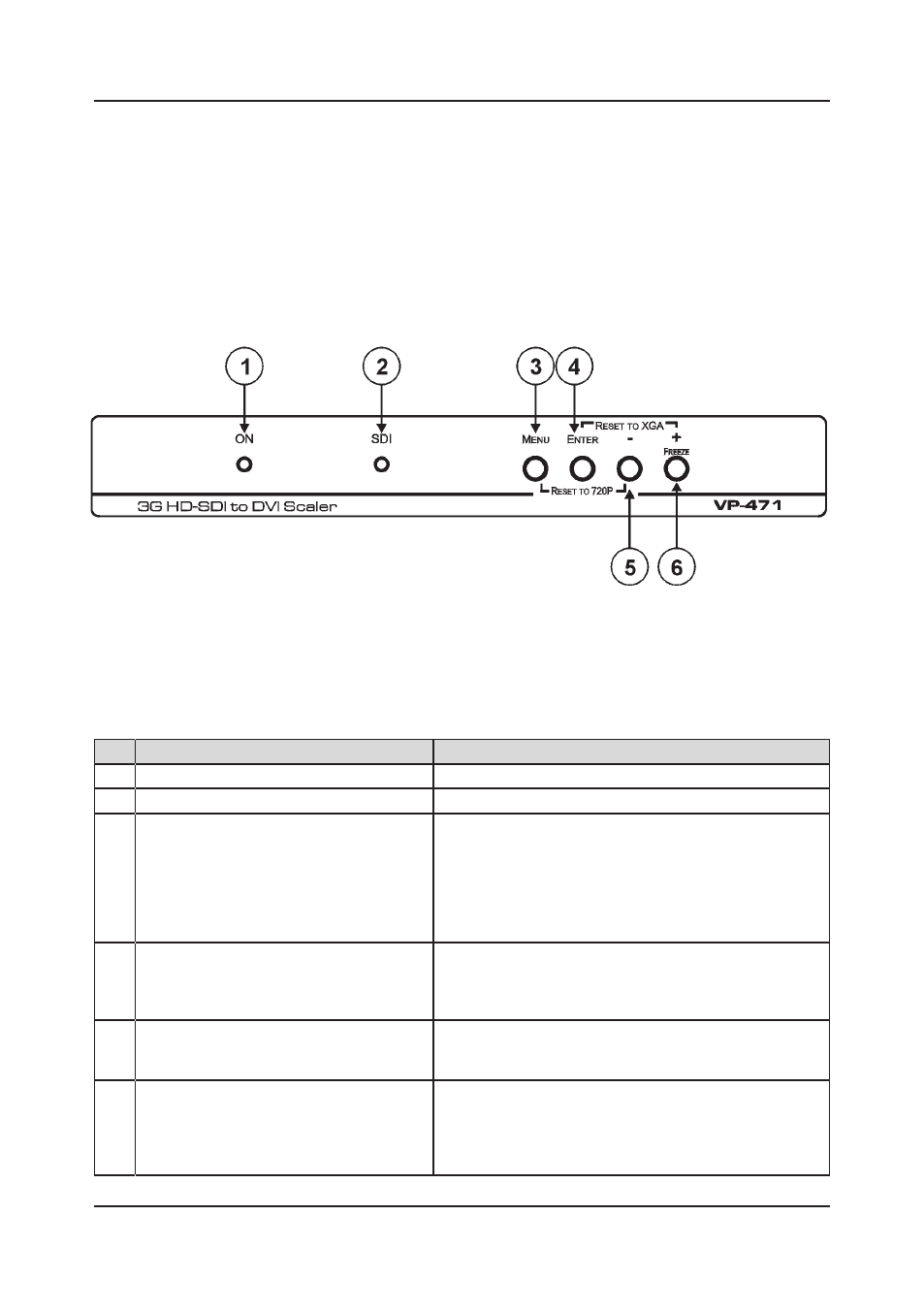

Рис. 1. Масштабатор видеосигнала 3G HD-SDI в сигналы DVI
VP-471 — элементы
управления и контроля
Таблица 1. Элементы управления и контроля масштабатора видеосигнала 3G HD-SDI в
сигналы DVI
VP-471
№
Элемент управления
назначение
1
Светодиодный.индикатор.ON
Подсвечивается.при.подаче.электропитания.
2
Светодиодный.индикатор.SDI
Подсвечивается.при.поступлении.на.вход.сигнала.SDI.
3
Кнопка.MENU
Нажимайте.для.вызова/отмены.экранного.меню.OSD.
Нажмите.одновременно.с.кнопкой.«–».для.сброса.к.
выходному.разрешению.720p.(1280х720).
4
Кнопка.ENTER
Нажимайте.для.переключения.между.выделенными.
подсветкой.позициями.меню.в.режиме.OSD.
Нажмите.одновременно.с.кнопкой.«+».для.сброса.к.
выходному.разрешению.XGA.
5
Кнопка..–
Нажимайте.для.перемещения.по.спискам.в.обратном.
направлении.или.для.уменьшения.значения.параметра.в.
режиме.OSD..
6
Кнопка.+/FREEZE.
Нажимайте.для.перемещения.по.спискам.в.прямом.
направлении.или.для.увеличения.значения.параметра.в.
режиме.OSD..
Если.режим.OSD.не.включен,.нажмите.для.включения.
стоп-кадра.
