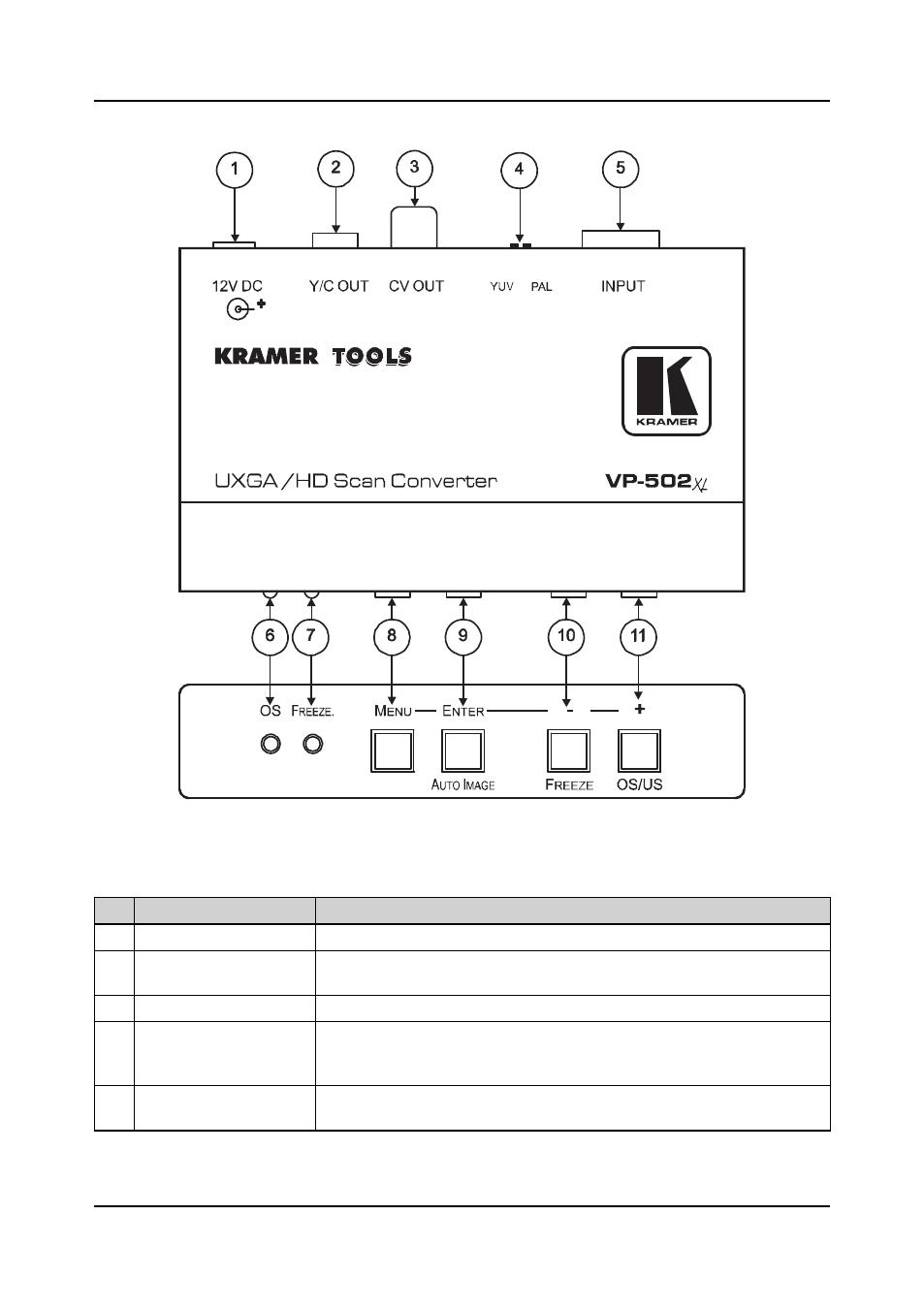

Рис. 2. Преобразователь частоты VP-502xl
Таблица 2. Назначение органов управления и разъемов VP-502xl
№
Элемент
Назначение
1
Разъем 12V DC
Подключение источника питания (постоянное напряжение 12 В)
2
Разъем мини-DIN Y/C
OUT
Подключение приемника сигнала s-Video
3
BNC-разъем CV OUT
Подключение приемника композитного видеосигнала
4
DIP-переключатели
YUV, PAL
Переключение стандартов видеосигнала (в положении ON — PAL,
OFF — NTSC) и цветового пространства (в положении ON — YUV,
OFF — RGB)
5
Разъем HD15F INPUT
Подключение источника сигнала компьютерной графики или сигна-
ла HD
