11

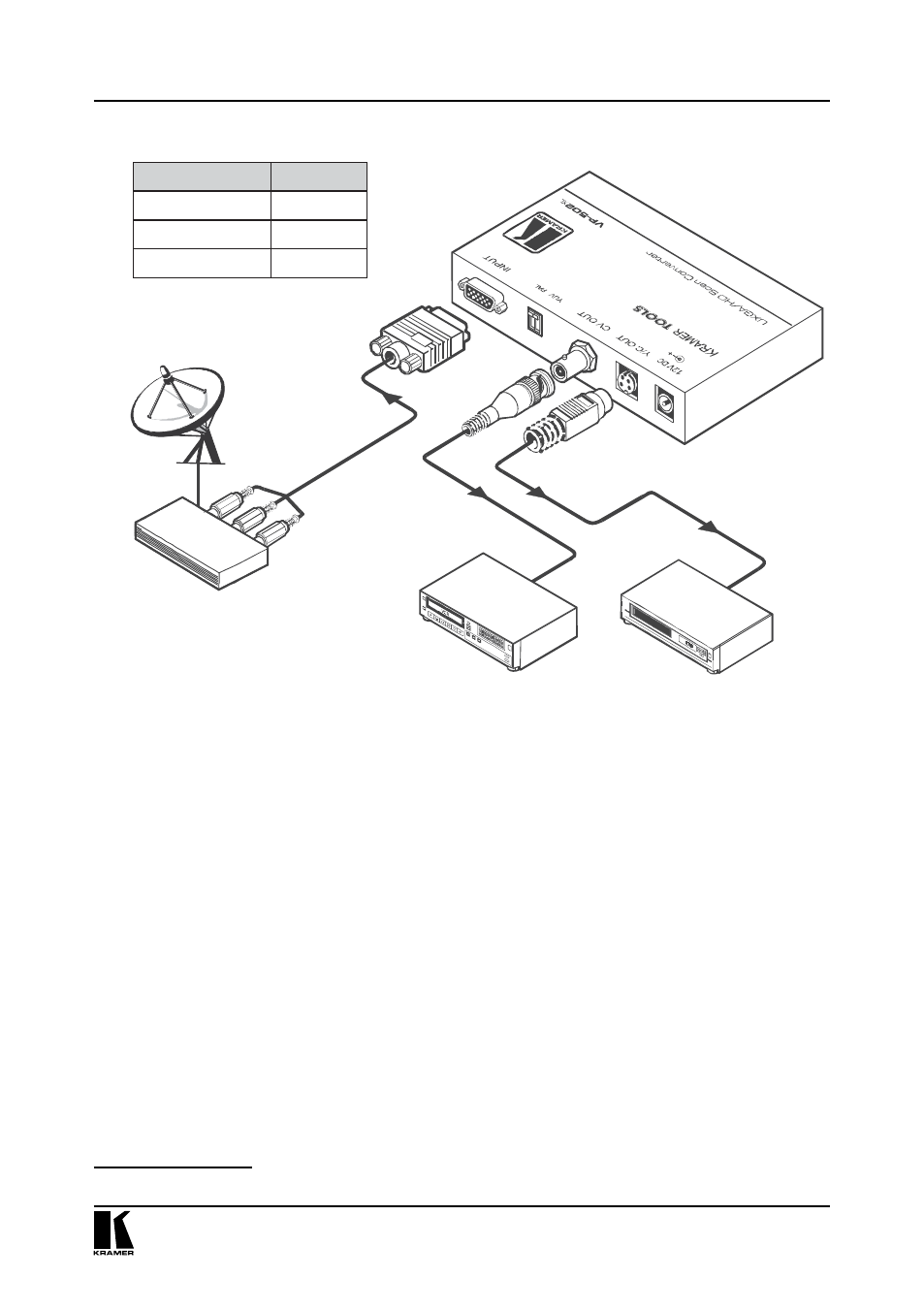

Рис. 4. Подключение VP-502xl к источнику HD
6 ИСПОЛЬЗОВАНИЕ
ПРИБОРОВ
VP-501XL/VP-502XL
Управлять приборами VP-501xl/VP-502xl можно с помощью кнопок на
передней панели, имеющих по две функции
1
:
Кнопки быстрой настройки: AUTO IMAGE, FREEZE и OS/US.
•
Кнопки меню: MENU, ENTER, – и +.
•
В данном разделе описываются следующие действия:
Использование кнопок быстрой настройки (см. раздел 6.1).
•
Использование кнопок меню (см. раздел 6.2).
•
Использование экранного меню (см. раздел 6.3).
•
Установка DIP-переключателей (раздел 6.4).
•
1
За исключением кнопки MENU.
Использование приборов VP-501xl/VP-502xl
Контакт (земля)
Сигнал
1 (6)
Pr (U)
2
(7)
Y
3 (8)
Pb (V)
Разводка контактов разъема INPUT
Приставка-источник сигнала
Композитный
видеомагнитофон
Видеомагнитофон
s-Video
