KRAMER ELECTRONICS, LTD.
10

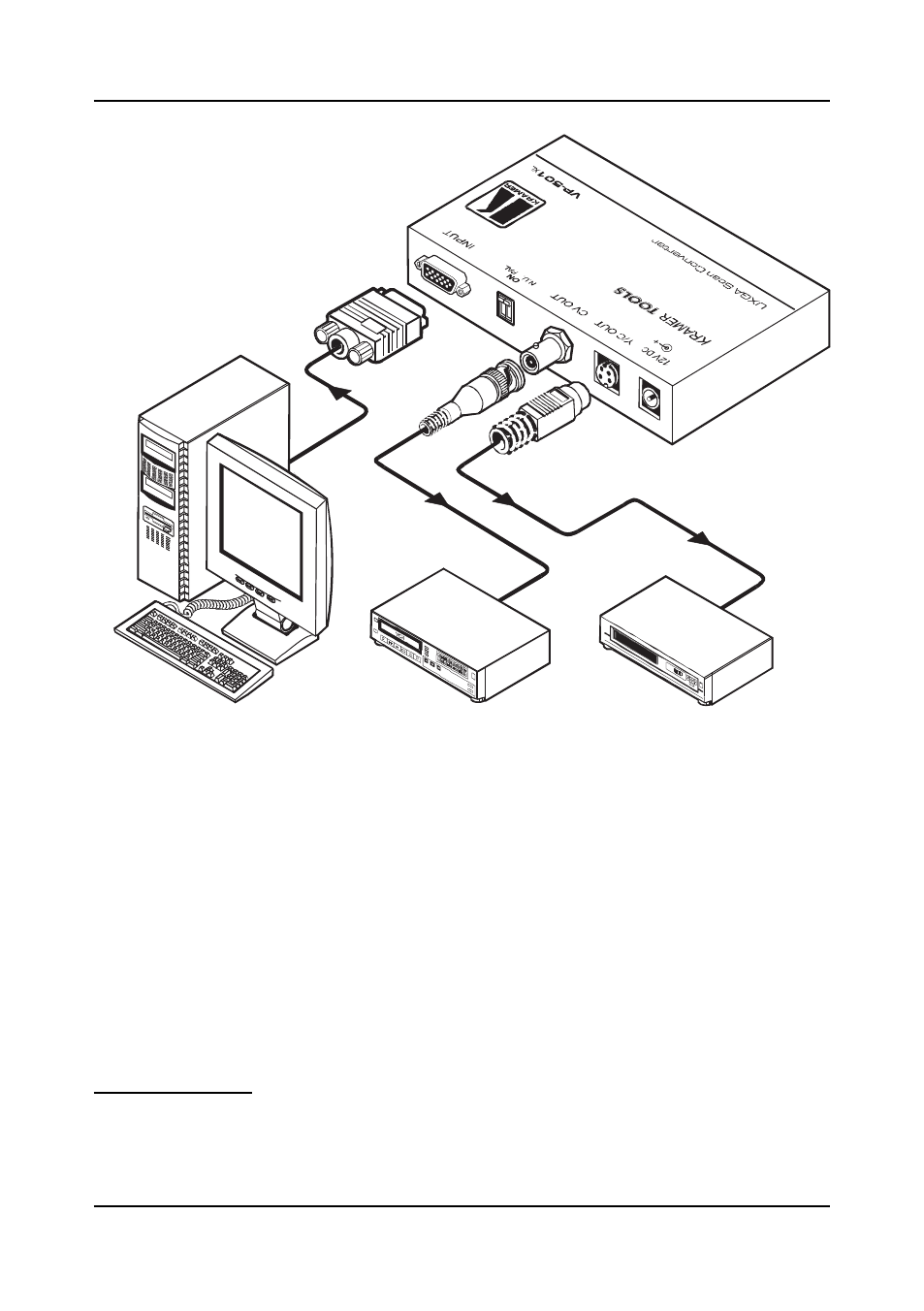

Рис. 3. Подключение VP-501xl
Подключение источника сигнала HD к VP-502xl
Пример подключения источников и приемника сигнала к VP-502xl показан
на рис. 4. Для подключения выполните следующее
1
:
1. Подключить источник компонентного сигнала высокого разрешения
(YUV, Y/Pb/Pr — вроде телевизионной приставки)
2
к разъему HD15F
INPUT — например, кабелем Kramer C-GM/3RVF либо изготовленным
самостоятельно кабелем-переходником (схема распайки см. на рис. 4).
2. Следуйте инструкциям, приведенным в шаге 2, 3 и 4 на стр. 9, и
настройте свойства преобразователя развертки согласно Вашим тре-
бованиям (см. раздел 6.3).
1
Перед подключением к преобразователю развертки VP-502xl нужно выключить все устройства. После
подключения подать питание на VP-502xl, затем включить остальные приборы.
2
Для подключения источника сигнала высокого разрешения используется кабель Kramer C-GM/3RVF
или аналогичный. Если у Вас имеется кабель VGA на 5BNC, используйте только линии RGB. Для раз-
водки один-к-одному используйте данные из таблицы на рис. 4.
Подключение приборов VP-501xl/VP-502xl
Источник компьютерного
графического сигнала
Композитный
видеомагнитофон
Видеомагнитофон
s-Video
