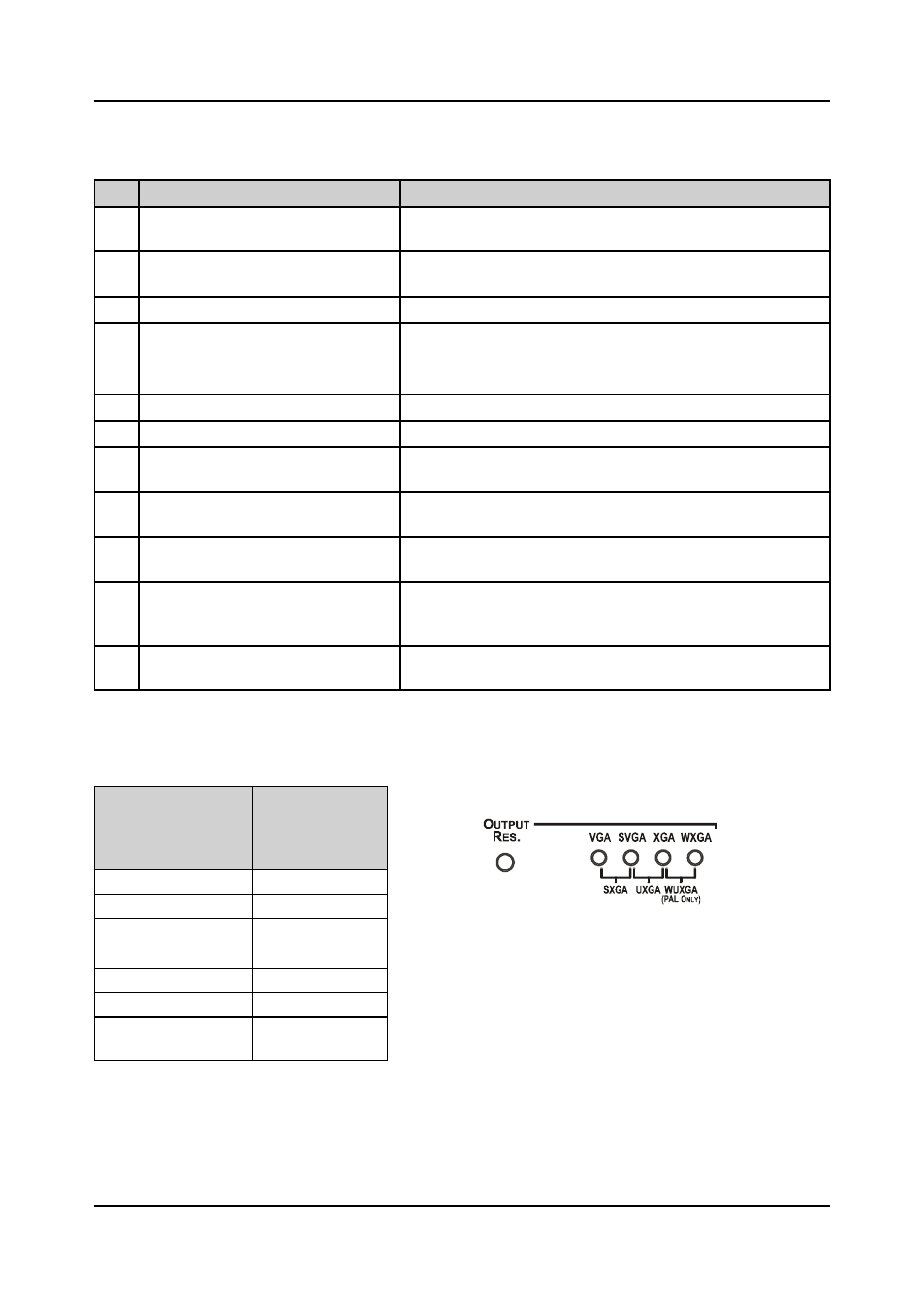

KRAMER ELECTRONICS, LTD.
8
Масшатабор видеосигнала
Таблица 1. Органы управления и контроля
масштабатора видеосигнала в WUXGA VP-413xl
№
Компонент
Назначение
1
5 В постоянного тока
Разъем +5 В постоянного тока для электропитания
устройства.
2
Разъем CV IN типа RCA
Для подсоединения источника композитного видео-
сигнала.
3
4-контактный разъем Y/C IN
Для подсоединения источника видеосигнала s-Video.
4
Выход VGA-WUXGA OUT на 15-
контактном разъеме типа HD
Для подсоединения приемника видеосигнала VGA-
WUXGA.
5
Кнопки INPUT SELECTOR
Нажимайте для переключения между входами.
6
Светодиодный индикатор CV
Подсвечивается при выборе входа CV.
7
Светодиодный индикатор Y/C
Подсвечивается при выборе входа Y/C.
8
Кнопка OUTPUT RES.
Нажимайте для выбора нужного разрешения выходно-
го видеосигнала.
9
Светодиодный индикатор VGA
Подсвечивается при выборе разрешения VGA, а также
разрешения SXGA или UXGA (см. таблицу 3).
10
Светодиодный индикатор SVGA
Подсвечивается при выборе разрешения SVGA, а также
разрешения SXGA (см. таблицу 3).
11
Светодиодный индикатор XGA
Подсвечивается при выборе разрешения XGA, а также
разрешения UXGA или WUXGA (только для PAL) (см.
таблицу 3).
12
Светодиодный индикатор WXGA
Подсвечивается при выборе разрешения WXGA, а также
разрешения WUXGA (только для PAL) (см. таблицу 3).
На рис. 2 и в таблице 3 дано определение разрешающей способности
выходного видеосигнала:
Таблица 3. Варианты разрешающей способности выходного видеосигнала VP-413xl
Подсвеченные
светодиодные
индикаторы
Разрешающая
способность
выходного
видеосигнала
VGA
VGA
SVGA
SVGA
XGA
XGA
WXGA
WXGA
VGA и SVGA
SXGA
SVGA и XGA
UXGA
XGA и WXGA
WUXGA (только
для PAL)
Рис. 2. Настройки разрешающей способности
выходного сигнала VP-413xl
