7
4 МАСШТАБАТОР
ВИДЕОСИГНАЛА
В данном разделе описаны VP-413xl (см. раздел 4.1) и VP-414xl (см.
раздел 4.2).
4.1 Масштабатор видеосигнала в WUXGA VP-413xl
Крышка VP-413xl перфорирована для предотвращения перегрева
микросхем.
На рис. 1 и в таблице 2 дано определение органов управления и контроля
масштабатора видеосигнала в WUXGA VP-413xl.
Масшатабор видеосигнала

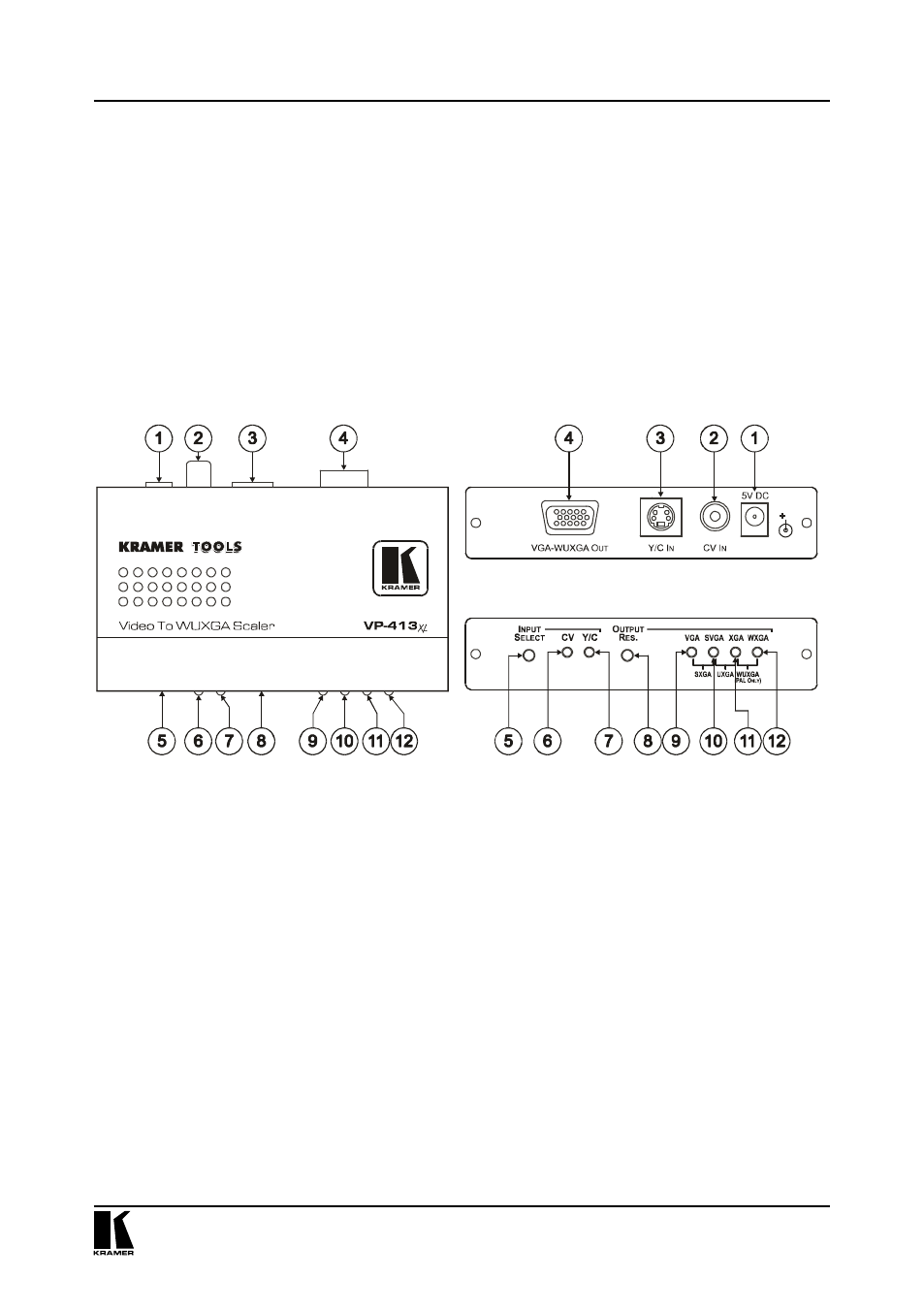

Рис. 1. Масштабатор видеосигнала в WUXGA VP-413xl — органы управления и контроля
