5.3 Подсоединение контактов устройства дистанционного
управления замыканием контактов
Селектор входа дистанционного управления REMOTE INPUT SELECTOR
позволяет выбирать нужный вход с помощью контактов устройства
дистанционного управления замыканием контактов.
Например, имеется возможность переопределить выбранный в данный
момент вход путем замыкания контактов устройства дистанционного
управления. Для этого кратковременно замкните контакт соответствующего
входа (Y/C или CV) на соединителе блока съемных клемм REMOTE на
контакт G (заземление), как это показано на рис. 7.
ЗАПРЕЩАЕТСЯ подсоединять более чем один контакт к контакту
заземления одновременно.

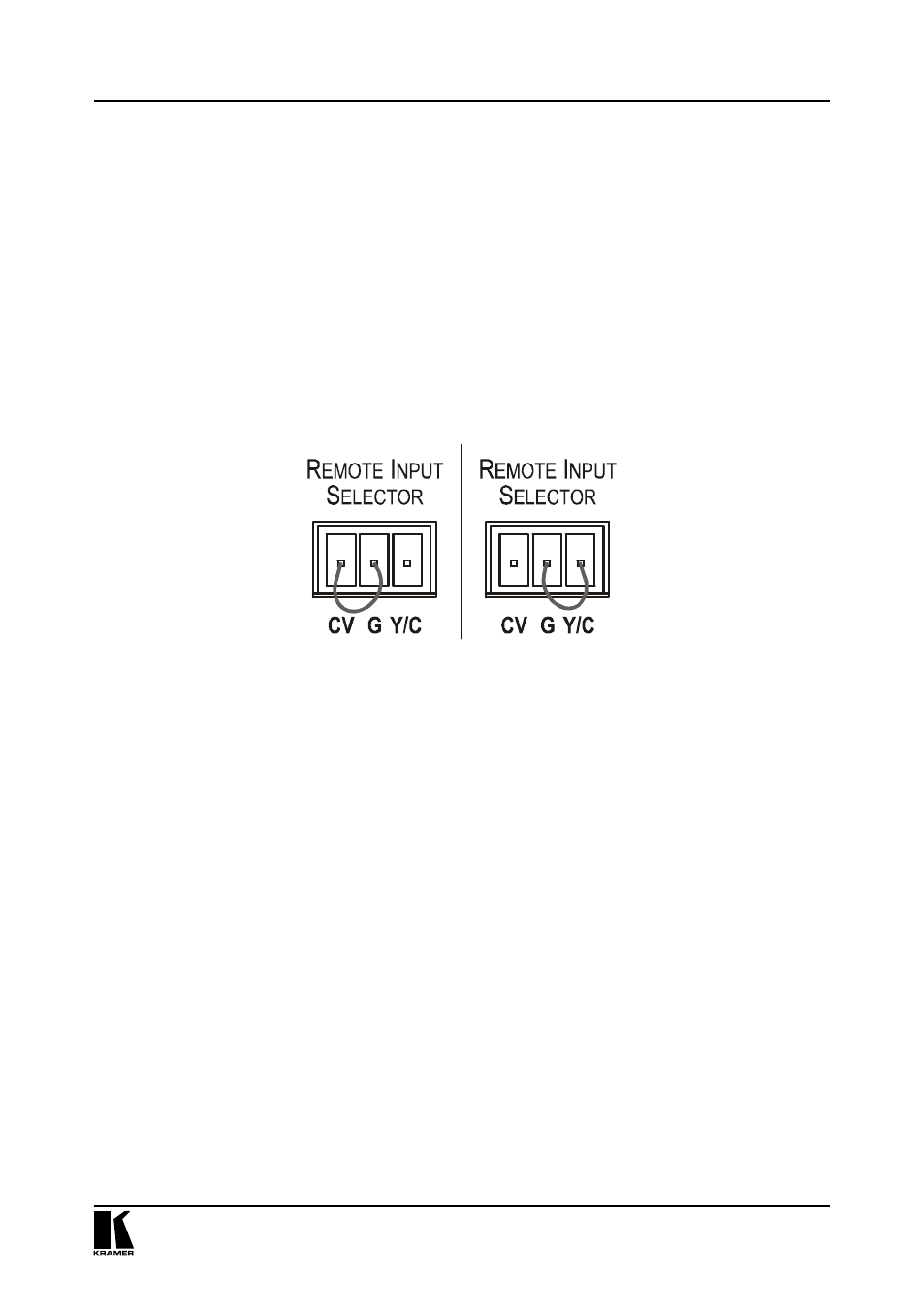

Рис. 7. Соединение контактов дистанционного устройства управлением замыкания контактов
Подсоединение масшатабора видеосигнала
Для выбора в
качестве входа Y/C
кратковременно
соедините контакт
Y/C с контактом G
Для выбора в качестве
входа CV кратковременно
соедините контакт
CV с контактом G
(заземление)
