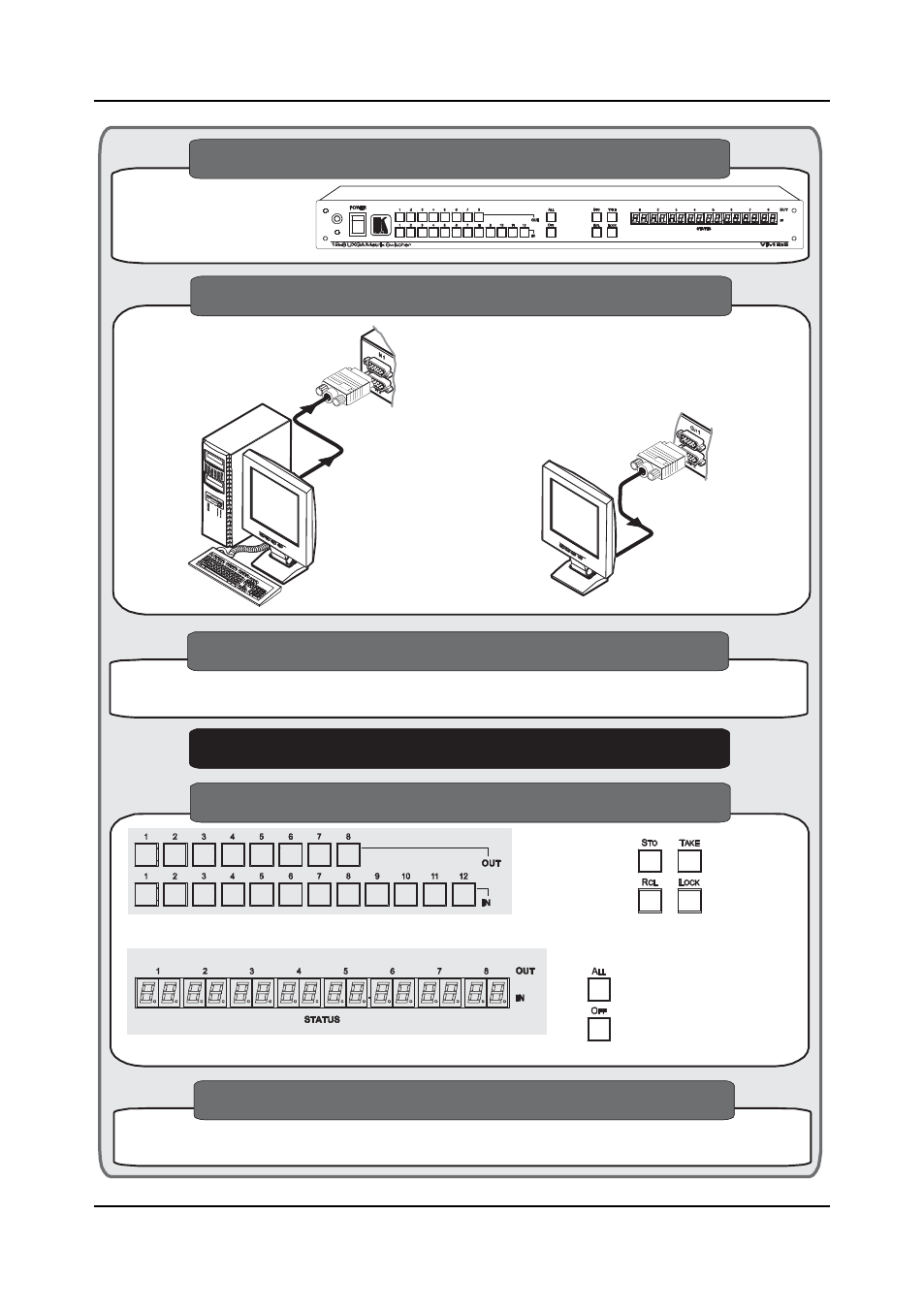

Подготовка к работе
Шаг 1. Установите устройство — см. раздел 5.
Вмонтируйте устройство в стойку
или установите на 4 резиновые
ножки, расположенные на его
нижней панели.
Шаг 2. Подключите входы и выходы — см. раздел 6.
Подсоедините до 12
входов
Подсоедините до
8 выходов
Источник
компьютерного
графического сигнала
Дисплей
Шаг 3: Подключите порт управления — см. раздел 6.
Шаг 4: Подключите электропитание.
При необходимости подсоедините порт RS-232 и/или порт Ethernet
Шаг 5: Настройте устройство - см раздел 7.
Шаг 6: Управляйте устройством — см. раздел 6.
Нажимайте кнопки OUT IN, чтобы коммутировать входы и выходы.
Контролируйте состояние по 7-разрядному дисплею
Сохраняйте (STO)
и вызывайте (RCL)
состояние
Подтвердите
действие
Нажмите кнопку
LOCK, чтобы
заблокировать
переднюю
панель
Подсоединение выбранного
входа ко ВСЕМ выходам
Отсоединение выхода
Управляйте с помощью кнопок передней панели, ИК пульта дистанционного управления, RS-232 и Ethernet.
