19
Управление VP12х8
7 УПРАВЛЕНИЕ
VP-12x8
В настоящем разделе описаны параметры 7-разрядного дисплея (см.
раздел 7.1), а так же как:
• Подтверждать
настройки,
см. раздел 7.2
• Сохранять и вызвать настройки входов/выходов, см. раздел 7.3
• Блокировать кнопки передней панели, см. раздел 7.4
7.1 Отображение параметров устройства
На 7-разрядный дисплей выводятся различные наборы информации, в
соответствии с примерами, приведенными в таблице 5:

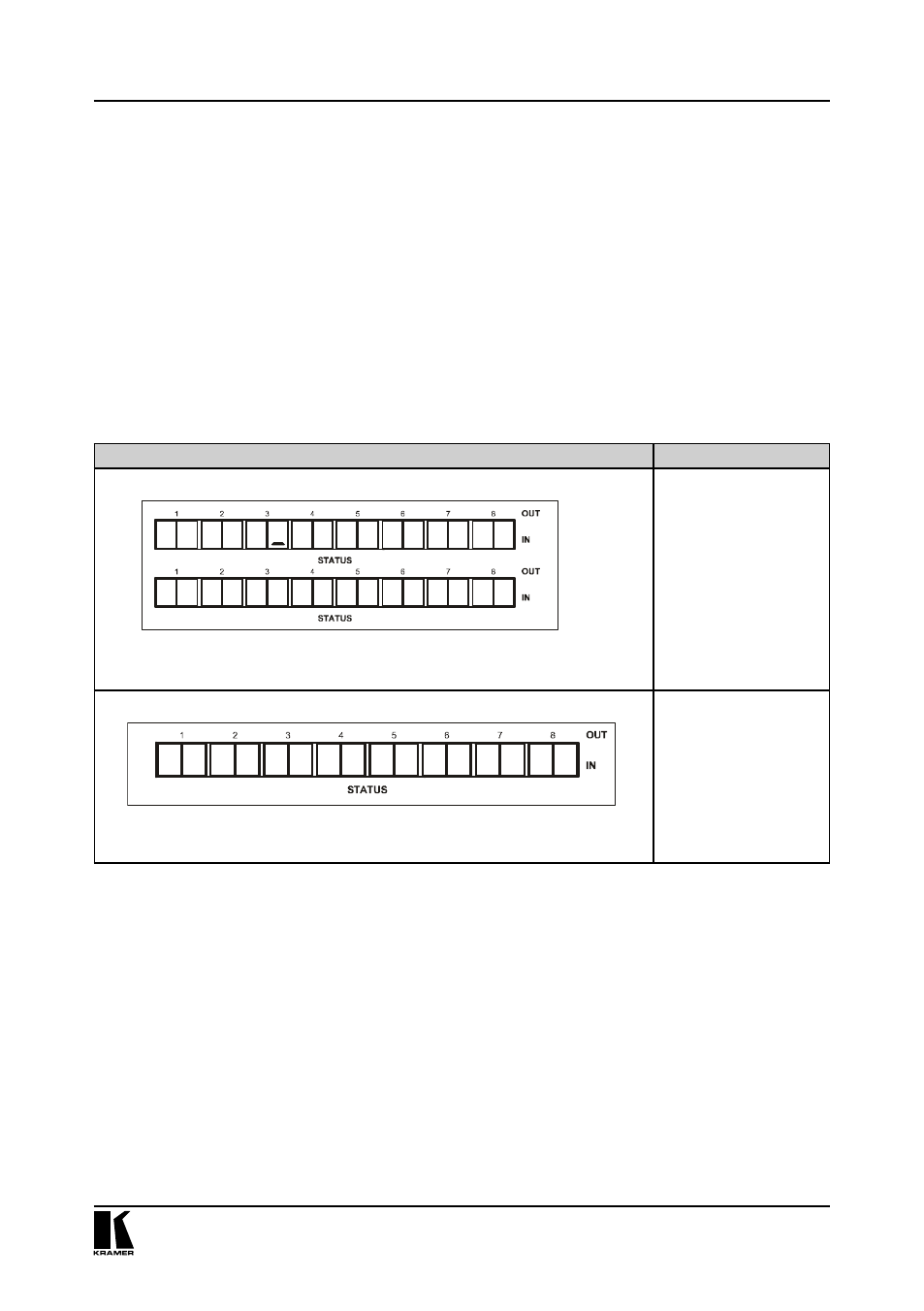

Таблица 5. 7-разрядный дисплей состояния STATUS
Дисплей STATUS
отображает:
Начальный вид дисплея:
Пример: версия встроенного
программного обеспечения 1.0, номер устройства 1.
Примерно через
2 секунды после
включения
выводится имя
устройства, а затем
номер версии
встроенного
программного
обеспечения и
номер устройства.
Обычный вид дисплея:
Пример: вход 7 соединен с выходом 1; вход 12 соединен с выходом 2;
вход 8 соединен с выходом 3 и т.д.
Обычный вид
дисплея (во время
обычной работы)
Входы,
подключенные к
выходам.
7.2 Подтверждение
настроек
Выберите режим работы AT ONCE (НЕМЕДЛЕННО) или CONFIRM (С
ПОДТВЕРЖДЕНИЕМ).
В режиме AT ONCE (кнопка TAKE не светится):
• Исполнение происходит немедленно после нажатия сочетания кнопок
OUT-IN.
• Экономится время, так как исполнение происходит немедленно, и
действие не требует подтверждения пользователем.
• Не предусмотрено никакой защиты путем изменения действия в случае
ошибки.
V
P 1
2 8
0
1 0
0 1
0
7 1
2 0 8 1 0
0 6 0 7 0 7 0 4
