Подсоединение VP-12x8
6.2 Управление посредством RS-232 (например, с помощью PC)
Чтобы подсоединить PC
к устройству VP-12x8, воспользуйтесь
нуль-модемным адаптером из комплекта поставки устройства
(рекомендуется):
• Подсоедините к порту RS-232 DB9 на задней панели устройства
VP-12x8 нуль-модемный адаптер и соедините его с помощью
9-жильного кабеля с распайкой «один к одному» с портом RS-232 DB9
на PC.
Чтобы подсоединить PC к устройству VP-12x8 без использования нуль-
модемного адаптера:
• Подсоедините порт RS-232 DB9 на PC к порту RS-232 DB9 на задней
панели устройства VP-12x8, как это показано на рис. 4.

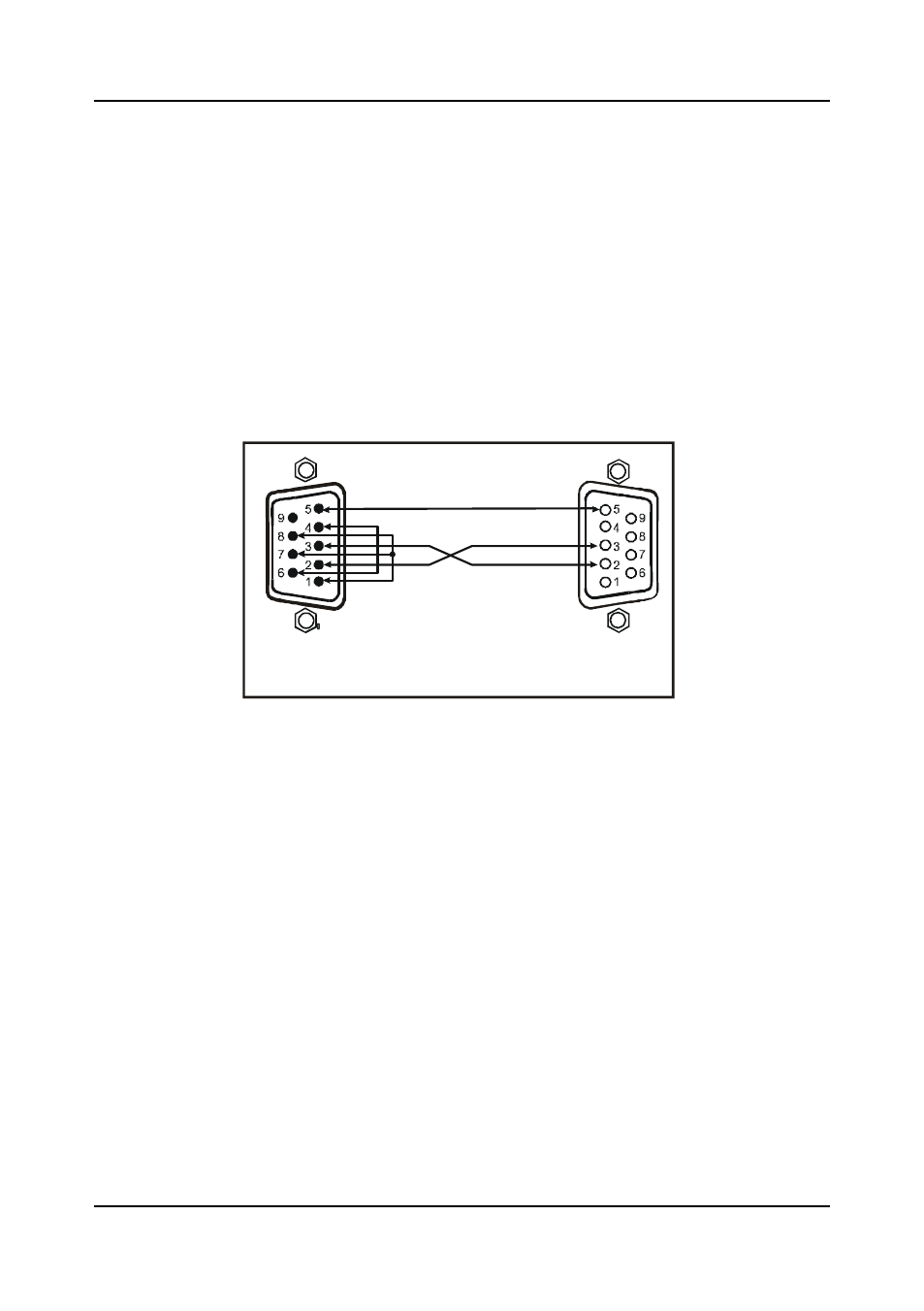

Рис. 4. Подключение к ПК без применения нуль-модемного адаптера
6.3 Настройка порта Ethernet
Чтобы настроить порт Ethernet, необходимо подключить VP-12x8 к Ethernet
одним из следующих способов:
• С помощью перекрестного кабеля (см. раздел 6.3.1) для
непосредственного соединения с PC
• С помощью прямого кабеля (см. раздел 6.3.2) для подсоединения
через сетевой концентратор или сетевой маршрутизатор.
6.3.1 Подсоединение порта ETHERNET непосредственно к PC
(перекрестный кабель)
Имеется возможность подсоединения порта Ethernet VP-12x8 к порту
Ethernet на PC посредством перекрестного кабеля с разъемами RJ-45.
Данный тип соединения рекомендуется для идентификации установленного
по умолчанию на предприятии-изготовителе IP адреса VP-12x8 во время
первоначальной настройки (192.168.1.39).
Контакт 5 соединен с контактом 5 (заземление)
Контакт 3 соединен с контактом 2
Контакт 2 соединен с контактом 3
Розетка DB9F
(на PC)
Вилка DB9M
Контакт 4 соединен с контактом 6
Контакты 8, 7, 1 соединены вместе
Если применяется экранированный кабель, соединить экран с контактом 5
