KRAMER ELECTRONICS, LTD.
16
5.3 разводка разъемов линейного входа / линейного выхода
CAT 5 типа RJ-45
Таблица. 3. и. рис.. 5. определяют. разводку. UTP. CAT. 5. (также. можно.
применять.кабель.типа.CAT.6.или.аналогичный,.UTP.или.STP/FTP).при.
использовании.прямого.кабеля.с.разъемами.RJ-45.
Внимание!.На.обоих.концах.кабеля.используется.одна.и.та.же.разводка..
Выберите. одну. из. схем. (например,. EIA. /TIA. 568В). и. придерживайтесь.
только.её.
Подсоединение.передатчика/приемника.сигнала.VGA/аудиосигнала.для.витой.пары
Таблица 3. Разводка CAT 5
EIA /TIA 568A
КонТаКТ
Цвет.провода
1
Зеленый/Белый
2
Зеленый
3
Оранжевый/Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
.
EIA /TIA 568B
КонТаКТ
Цвет.провода
1
Оранжевый/Белый
2
Оранжевый
3
Зеленый/Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
36
78
12
5
4
1
45 78
6
3
2

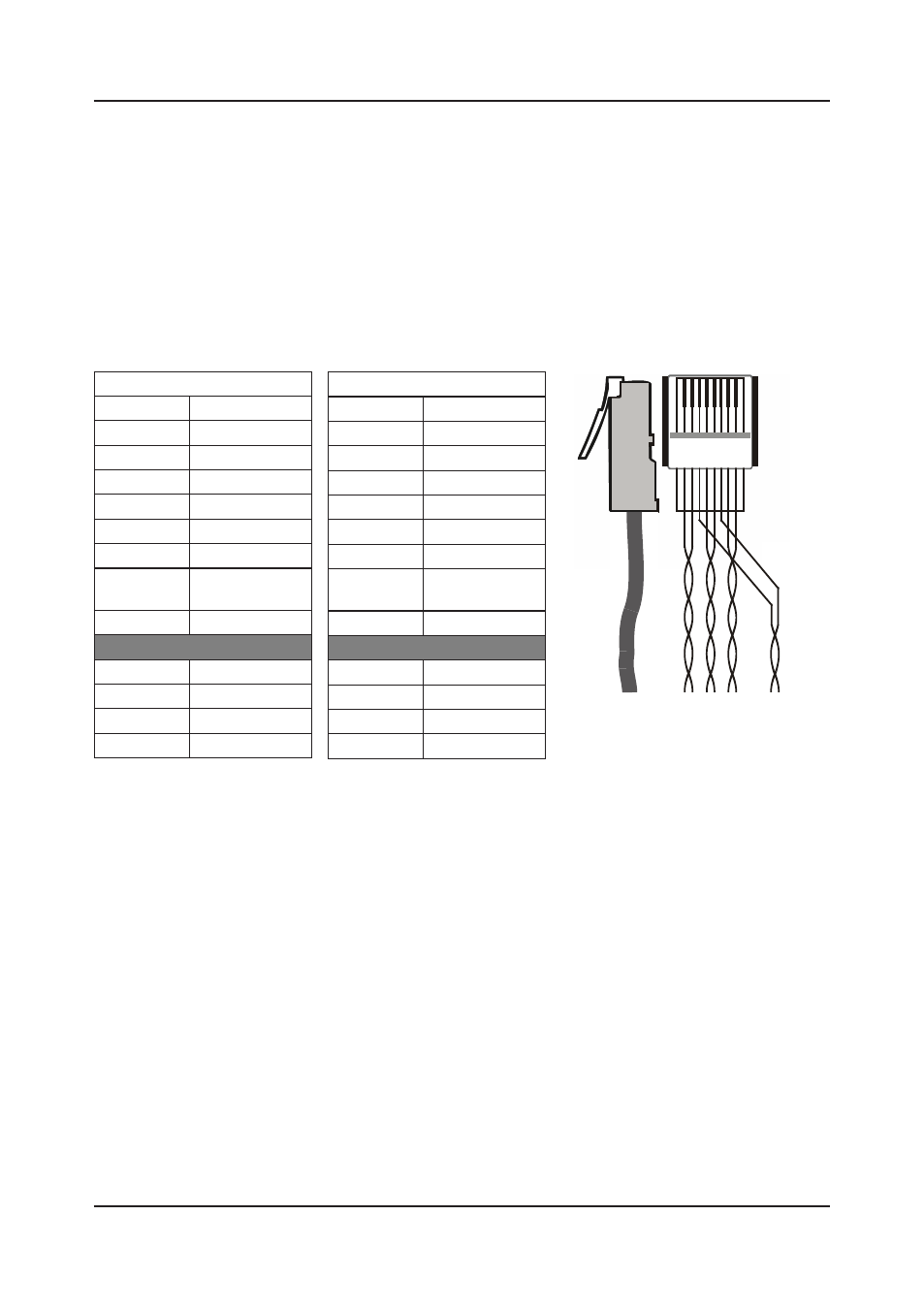

Рис. 5. Разводка CAT 5
