Передатчик/приемник.TP-100AXR/TP-100AXR
Таблица 1. Компоненты передатчика сигналов VGA/аудиосигнала в кабель витой пары
TP-100AXR
№
Компонент
назначение
1
Светодиодный.индикатор.ON
Подсвечивается.при.наличии.электропитания.
2
15-контактный.разъем.PC IN
типа.HD.(розетка).
Для.подключения.к.источнику.сигнала.VGA.
3
15-контактный.разъем.PC LOOP
OUT типа.HD.(розетка).
Для.подключения.к.приемнику.сигнала.VGA.
4
Разъем.LINE OUT 1 типа.RJ-45
Для.соединения.с.разъемом.LINE.IN.типа.RJ-45.на.приемнике.
сигнала.VGA/аудиосигнала.
TP-200AXR..Пользуйтесь.кабелем.UTP.
CAT.5.с.разъемами.RJ-45.на.обоих.концах.(разводка.определена.
таблицей.3.и.рис..5)
.
..
5
Разъем.LINE OUT 2 типа.RJ-45
Для.соединения.с.разъемом.LINE.IN.типа.RJ-45.на.втором.
приемнике.сигнала.VGA/аудиосигнала.
TP-200AXR..Пользуйтесь.
кабелем.UTP.CAT.5.с.разъемами.RJ-45.на.обоих.концах.(разводка.
определена.таблицей.3.и.рис..5)
.
..
6
Вход.AUDIO IN типа.3,5-мм.
мини-гнездо
Для.подключения.к.источнику.аудиосигнала.
7
Вход.AUDIO LOOP OUT типа.3,5-
мм.мини-гнездо
Для.подключения.к.приемнику.аудиосигнала.
8
12V DC
Разъем.+12.В.постоянного.тока.для.электропитания.устройства.
4.2 Приемник сигналов VGA/аудиосигнала из кабеля витой
пары TP-200AXR
На.рис..2.и.в.таблице.2.дано.определение.компонентов.
TP-200AXR.

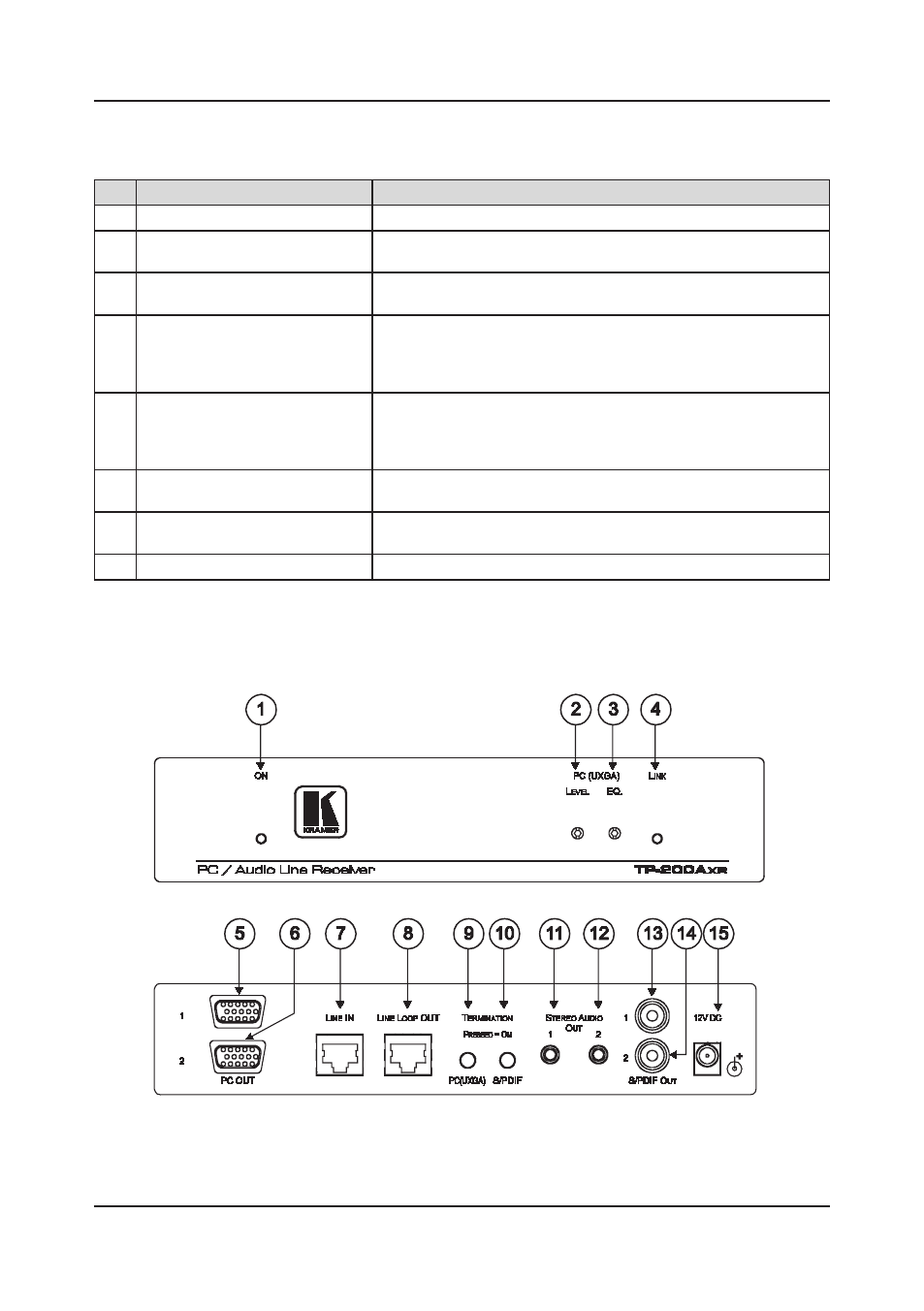

Рис. 2. Приемник сигналов VGA/аудиосигнала из кабеля витой пары TP-200AXR
