13
5.. Отрегулируйте.на.
TP-200AXR уровень.выходного.видеосигнала.и/или.
уровень.эквализации.для.компенсации.потерь.в.кабеле.и.убедитесь.в.
том,.что.кнопка.терминатора.установлена.в.нажатое.положение.
6.. Включите.всю.остальную.аппаратуру.

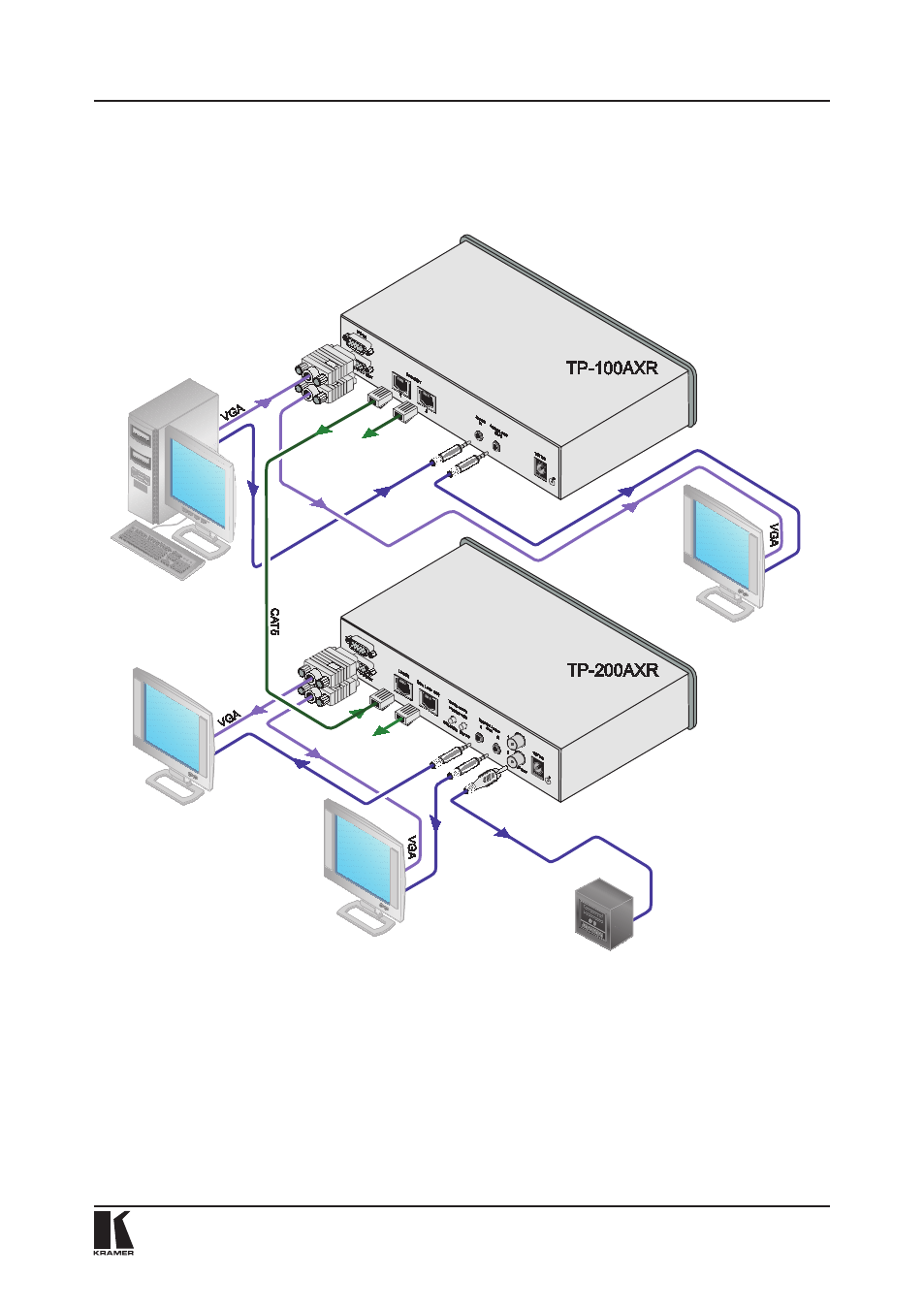

Рис. 3. Подсоединение приемо-передающей системы VGA/аудиосигнала
Подсоединение.передатчика/приемника.сигнала.VGA/аудиосигнала.для.витой.пары
На.другое.
устройство.
TP-200AXR
Источник.
сигнала.VGA
Звук
Звук
Звук
Дисплей.с.
акустической.
системой
Дисплей.с.
акустической.
системой
На.другое.
устройство.
TP-200AXR
Дисплей.с.
акустической.
системой
Звук
DAT-проигрыватель/рекордер
Звук
Звук
