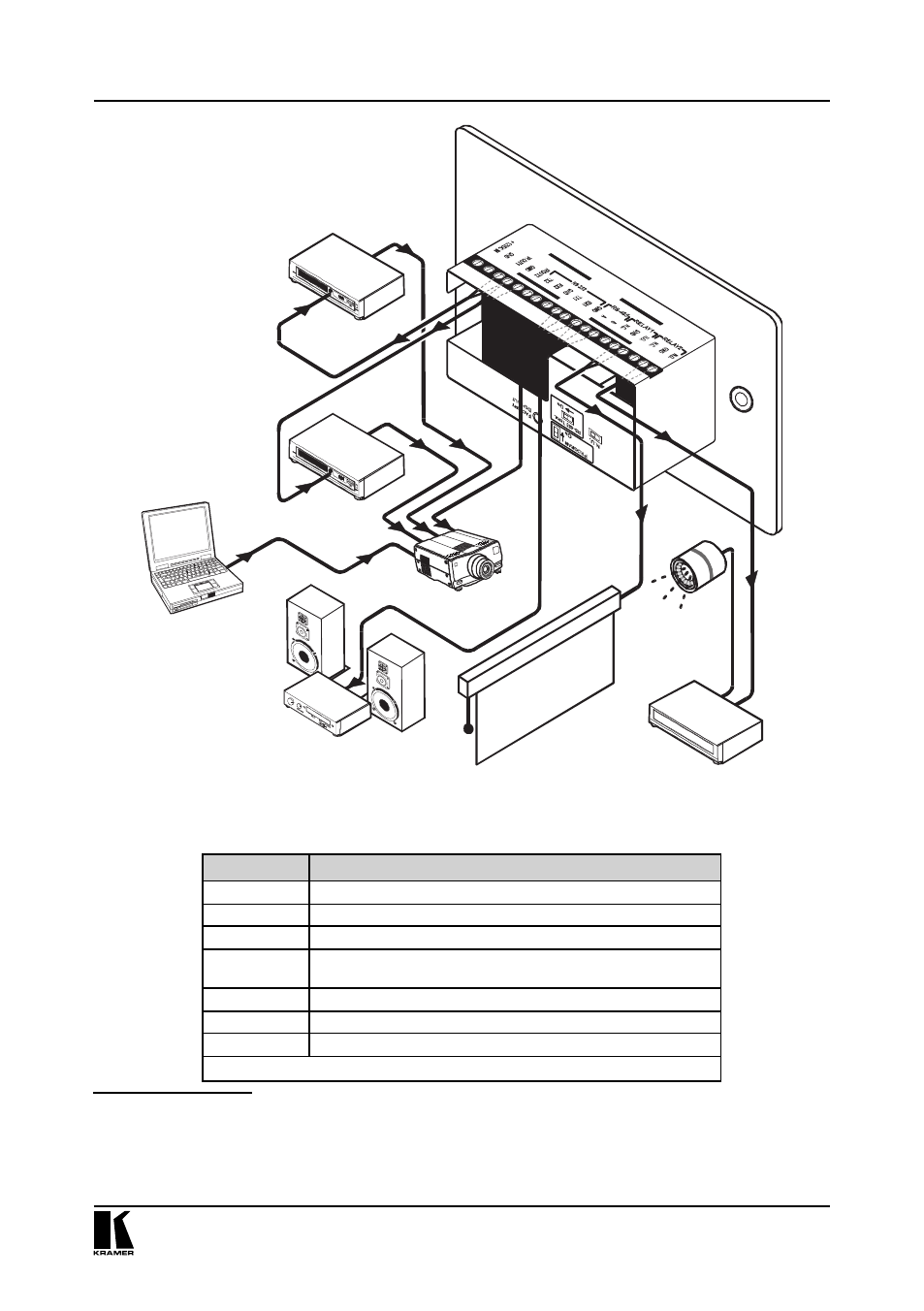

Рис. 3. Пример использования RC-8IR
Таблица 3. Схема подключений для примера на рис. 3
Разъем
Объект управления
RELAY2
Освещение
RELAY1
Экран
RS-485
Усилитель аудиосигнала с акустическими системами
RS-232 (TX1,
RX1)
Проектор
1
IR OUT1
DVD-плейер
2
IR OUT2
Видеомагнитофон
Ethernet
Сам контроллер RC-8IR от компьютера
Портативный компьютер подключен к проектору
Использование универсального устройства управления презентационным залом
DVD-плейер
Видеоплейер
Портативный
компьютер
Аудиоусилитель
с акустическими системами
Проектор
Экран
Освещение
1
Второй порт RS-232 можно использовать для управления другим аудиовизуальным устройством.
2
К каждому разъему IR OUT можно подключить кабель с двумя ИК-излучателями, с помощью кото-
рого можно управлять двумя различными приборами, например, DVD-плейером и документ-камерой
(не показана на рис. 3). Возможно и раздельное управление двумя одинаковыми приборами через
разъемы IR OUT1 и IR OUT2.
