Инструкция по эксплуатации Kramer RC-81R
Страница 7
7
№
Орган управления, разъем или
конструктивный элемент
Назначение
4
Программируемые кнопки
Управление аудиовизуальным оборудованием и вспомога-
тельной аппаратурой презентационного зала
5
Клеммный блок RELAY2
Релейные выходы для подключения ламп освещения,
электромоторов привода экрана и штор и т.п. (см. пример
на рис. 3)
6
Клеммный блок RELAY1
7
Клеммный блок RS-485
Подключение к порту RS-485 коммутатора или компьютера
8
Клеммные блоки RS-232
Подключение аудиовизуального оборудования, компьютера
или контроллера с последовательным интерфейсом
9
Контакт IR OUT1
Подключение инфракрасных излучателей
Контакт GND
Контакт IR OUT2
10 Контакт GND
Подключение источника питания
11 Контакт + 12VDC IN
Органы управления, расположенные на задней панели RC-8IR, показаны
на рис. 2, их назначение описано в табл. 2.

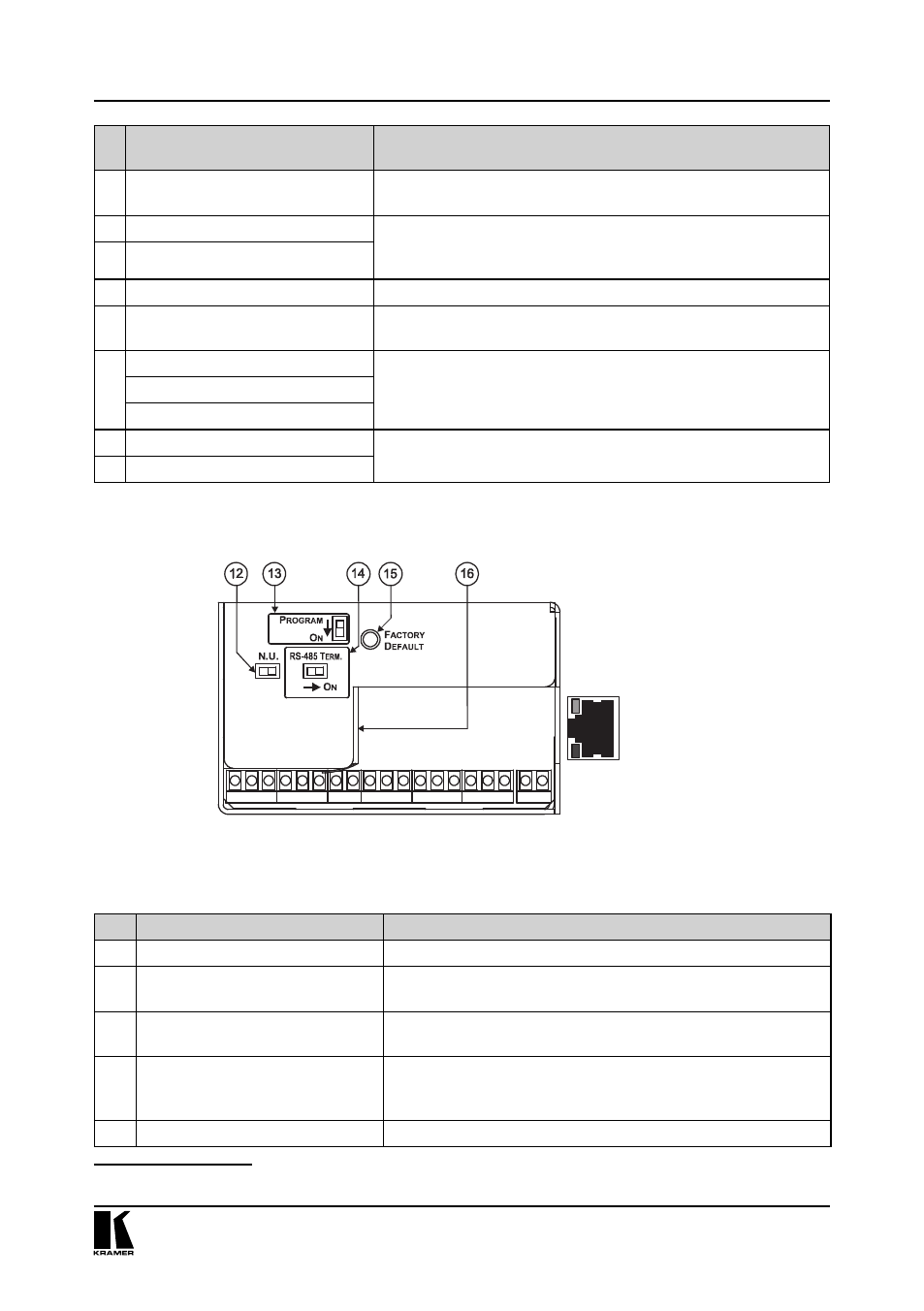

Рис. 2. RC-8IR (задняя панель)
Таблица 2. Назначение органов управления и разъемов,
расположенных на задней панели RC-8IR
№
Орган управления или разъем
Назначение
12
Переключатель N. U.
Не используется
13
Переключатель PROGRAM
В положении ON включение режима загрузки микропро-
граммы, в положении OFF нормальная работа прибора
14
Переключатель RS-485 TERM.
Подключение (в положении ON) терминатора к линии
RS-485
15
Кнопка FACTORY DEFAULT
Сброс настроек к заводским установкам (включая функ-
ции, назначенные кнопкам, и настройки сетевого интер-
фейса
1
)
16
Порт Ethernet
Подключение к компьютеру или локальной сети
Органы управления и разъемы
Порт Ethernet
(вид сбоку)
1
Устанавливается IP-адрес 192.168.1.39.
