4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
Здесь рассматривается расположение и назначение органов управления и
разъемов универсальных устройств управления презентационным залом:
RC-8IR (раздел 4.1), RC-8 (раздел 4.2), RC-6IR (раздел 4.3) и RC-6 (раз-
дел 4.4).
4.1 RC-8IR
Расположение органов управления, разъемов и конструктивных элемен-
тов, расположенных на передней и правой боковой панелях RC-8IR, пока-
зано на рис. 1, их назначение описано в табл. 1.

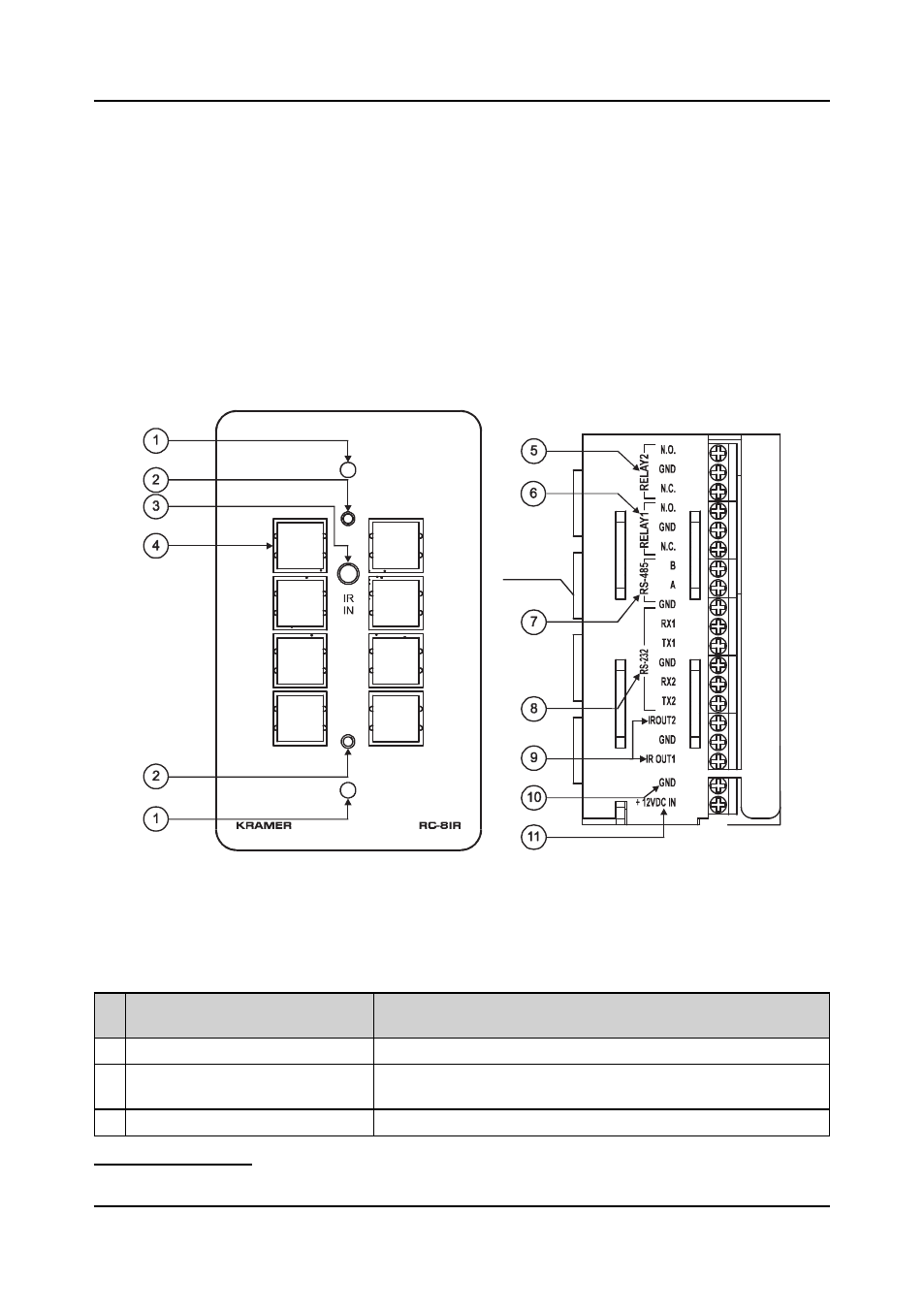

Рис. 1. RC-8IR (передняя и правая боковая панели)
Таблица 1. Назначение органов управления, разъемов
и конструктивных элементов RC-8IR
№
Орган управления, разъем или
конструктивный элемент
Назначение
1
Монтажные отверстия (2 шт.)
Фиксация контроллера на месте установки
2
Отверстия для крепления лице-
вой панели
Крепление лицевой панели к контроллеру
1
3
Инфракрасный приемник IR IN
Прием команд пультов дистанционного управления
Органы управления и разъемы
Кнопки
передней
панели
1
Эти винты не следует удалять во время установки или после нее.
