Инструкция по эксплуатации Kramer PT-572+
Страница 9
9
Приемо-передающая система PT-571 / PT-572 (PT-572+)
Таблица 1. Органы управления и контроля линейного передатчика HDMI PT-571
№
Компонент
Назначение
1
12V DC
Разъем +12 В постоянного тока для электропитания устройства.
2
Разъем HDMI IN
Для подключения к источнику сигнала HDMI.
3
Светодиодный индикатор ON
Подсвечивается красным при наличии только электропитания,
оранжевым — при подсоединении входа и подаче электропитания,
желтым — при подсоединении входа и выхода и подаче
электропитания.
4
Разъем OUT типа RJ-45
Для соединения с разъемом IN типа RJ-45 на PT-572 / PT-572+.
4.2 Линейный приемник HDMI PT-572 / PT-572+
PT-572 / PT-572+ оснащен:
• Выходным разъемом HDMI
• Входным разъемом CAT 5 типа RJ-45
• Одним светодиодным индикатором наличия электропитания
На рис. 2, рис. 3 и в таблицах 2 и 3 дано определение органов управления
и контроля PT-572 / PT-572+.

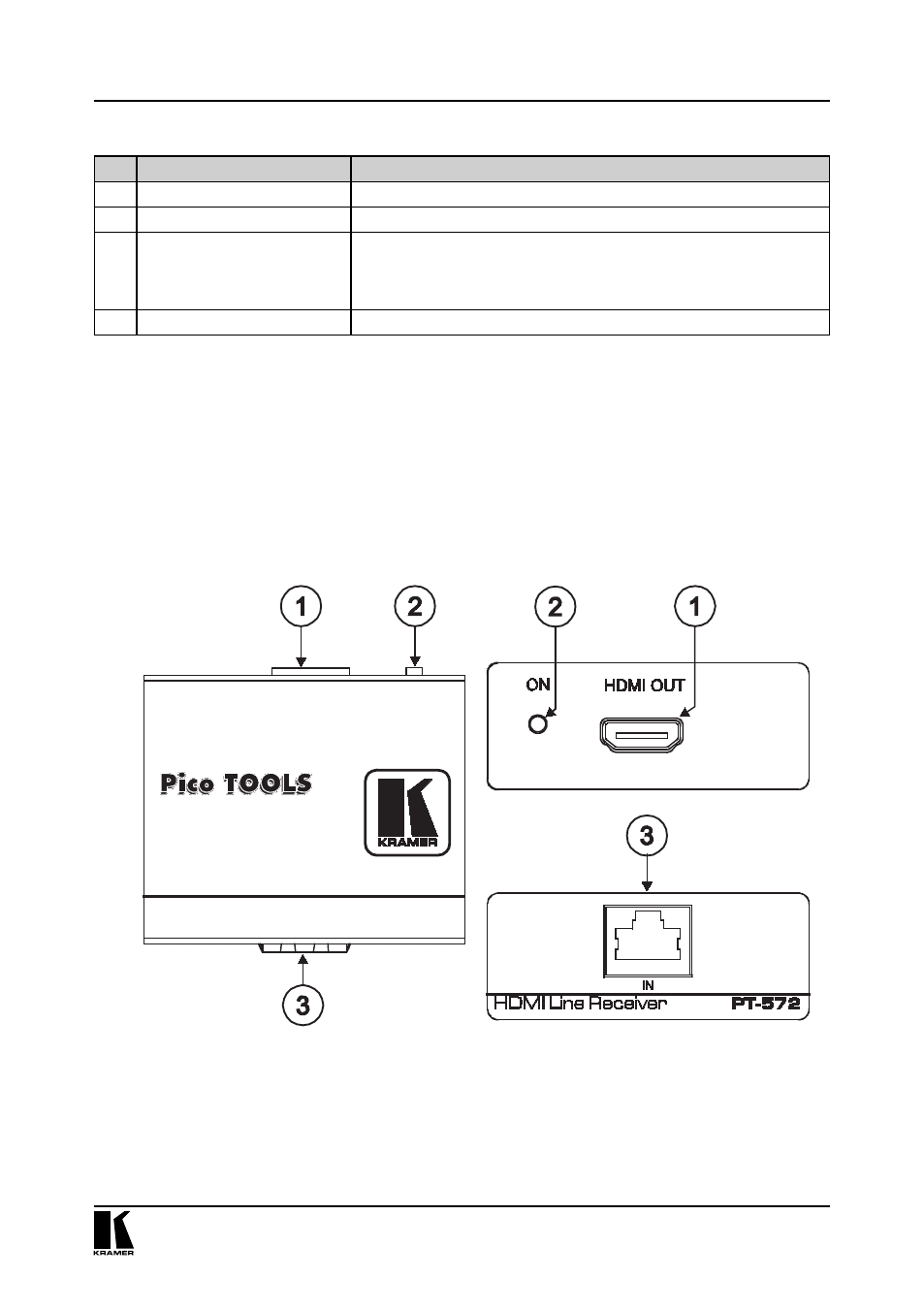

Рис. 2. Линейный приемник HDMI PT-572 — органы управления и контроля
