KRAMER ELECTRONICS, LTD.
8
Приемо-передающая система PT-571 / PT-572 (PT-572+)
4 ПРИЕМО-ПЕРЕДАЮЩАЯ
СИСТЕМА
PT-571, PT-572 / PT-572+
В настоящем разделе описаны:
• линейный передатчик HDMI PT-571 (см. раздел 4.1)
• линейный приемник HDMI PT-572 / PT-572+ (см. раздел 4.2)
4.1 Линейный передатчик HDMI PT-571
Линейный передатчик HDMI Kramer Pico TOOLS PT-571 принимает сигнал
HDMI, кодирует его и передает его по кабелю CAT 5 в приемник PT-572 /
PT-572+. PT-571 оснащен:
• Входным разъемом HDMI
• Выходным разъемом CAT 5 типа RJ-45
• Одним светодиодным индикатором наличия электропитания
На рис. 1 и в таблице 1 дано определение органов управления и контроля
модуля передатчика.

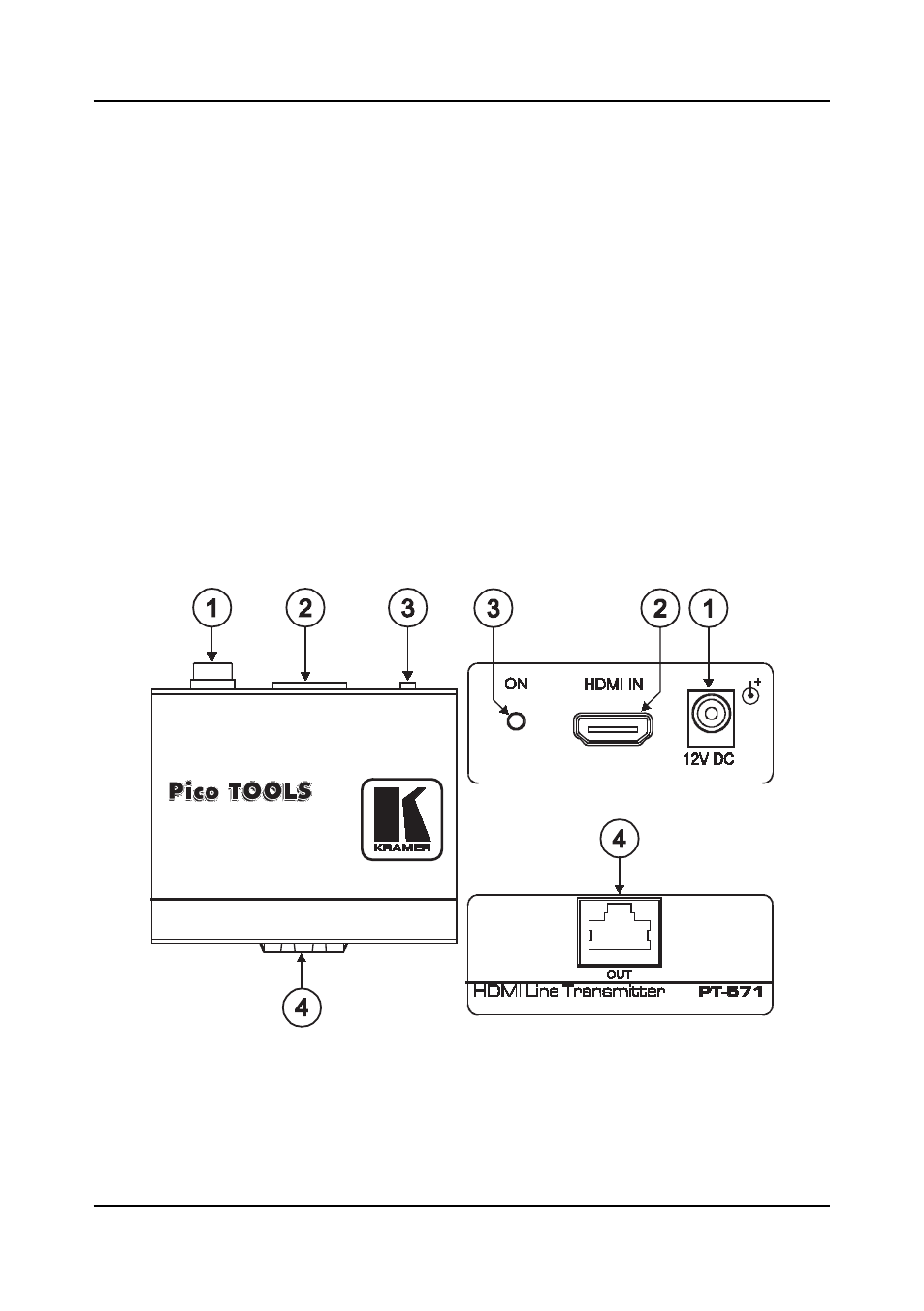

Рис. 1. Линейный передатчик HDMI PT-571 — органы управления и контроля
