Подсоединение приемо-передающей системы PT-571 / PT-572 (PT-572+)
5.1 Разделка разъемов линейного входа / линейного выхода
CAT5 типа RJ-45
Таблица 4 и рис. 4 определяют разделку CAT 5 STP/FTP при использовании
прямого кабеля с разъемами RJ-45.
ВНИМАНИЕ! Использование экранированных разъёмов RJ-45 и
заземление кабеля на экран разъёма обязательно на обоих концах
кабеля. Для улучшения контакта рекомендуется пропаять место этого
соединения.
ВНИМАНИЕ! На обоих концах кабеля используется одна и та же разделка.
Выберите одну из схем (например, EIA /TIA 568В) и придерживайтесь
только её.
Таблица 4. Разделка CAT 5
EIA /TIA 568A
КОНТАКТ
Цвет провода
1
Зеленый/
Белый
2
Зеленый
3
Оранжевый/
Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/
Белый
8
Коричневый
Пара 1
4 и 5
Пара 2
3 и 6
Пара 3
1 и 2
Пара 4
7 и 8
EIA /TIA 568B
КОНТАКТ
Цвет провода
1
Оранжевый/
Белый
2
Оранжевый
3
Зеленый/
Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/
Белый
8
Коричневый
Пара 1
4 и 5
Пара 2
3 и 6
Пара 3
1 и 2
Пара 4
7 и 8

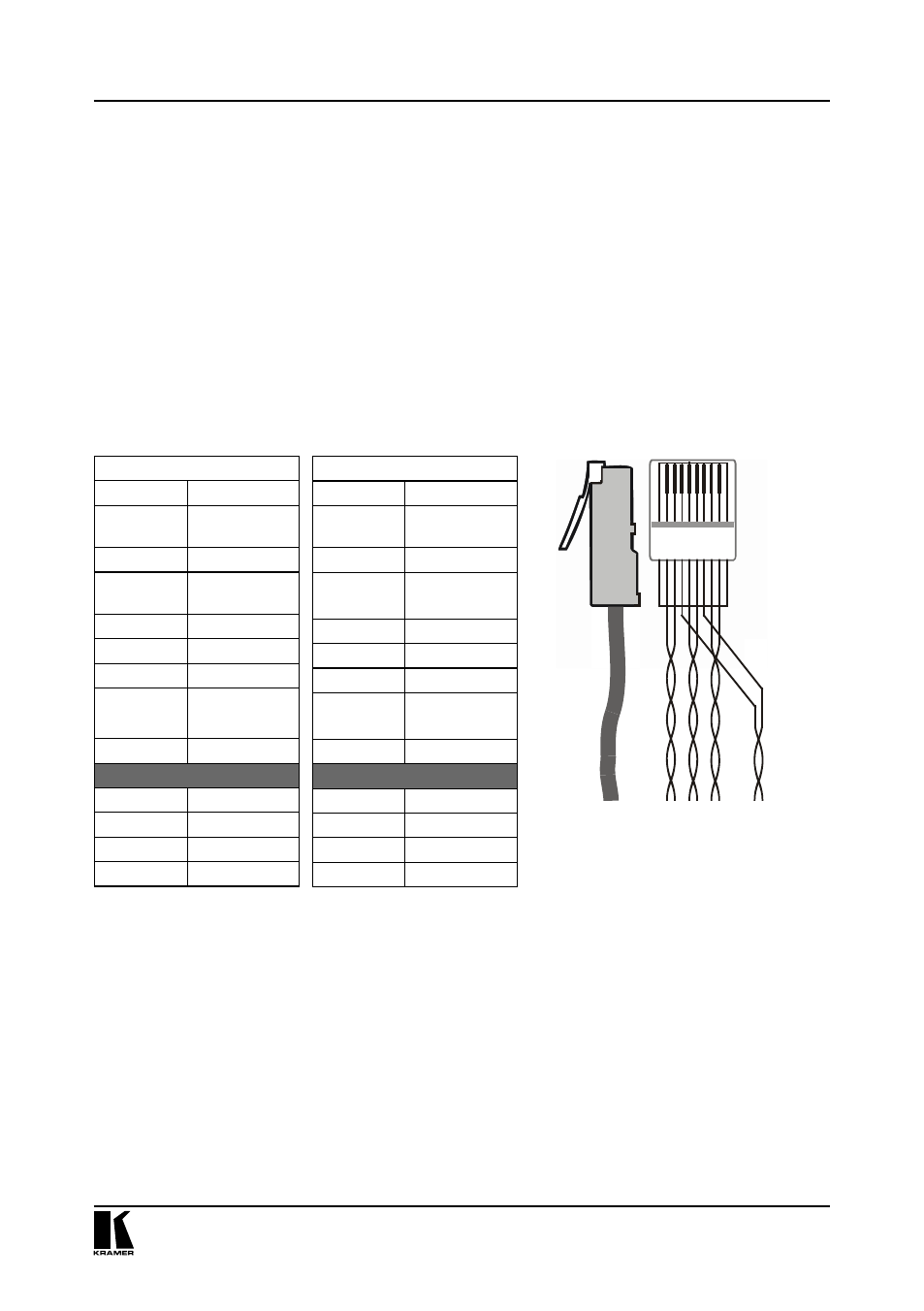

Рис. 4. Разделка CAT 5
36
78
12 5
4
1
45 78
6
3
2
