9
Приемо-передающая система PT-571HDCP/PT-572HDCP+
Таблица 1. Компоненты линейного передатчика DVI PT-571HDCP
№ Компонеет Назначение
1 12V DC Разъем +12 В постоянного тока для электропитания устройства.
2 Разъем DVI IN Предназначен для подключения к источнику сигнала DVI.
3 Разъем OUT типа RJ-45 Предназначен для соединения с разъемом IN типа RJ-45 на PT-572HDCP+.
4 Светодиодный индикатор
ON
Подсвечивается только при подаче на устройство электропитания
(поступающего напрямую от сетевого адаптера или PT-572HDCP+)
и подключении входа. Следует иметь в виду, что в случае, если ни
один вход не подключен, устройство автоматически переходит в
энергосберегающий режим, отключая электропитание.
4.2 Линейный приемник DVI PT-572HDCP+
Линейный приемник DVI PT-572HDCP+ принимает кодированный сигнал по
кабелю CAT 5 от передатчика PT-571HDCP, декодирует его и конвертирует
его на выход DVI.
PT-572HDCP+ оснащен:
• Выходным разъемом DVI;
• Входным разъемом CAT 5 типа RJ-45;
• Одним светодиодным индикатором электропитания.

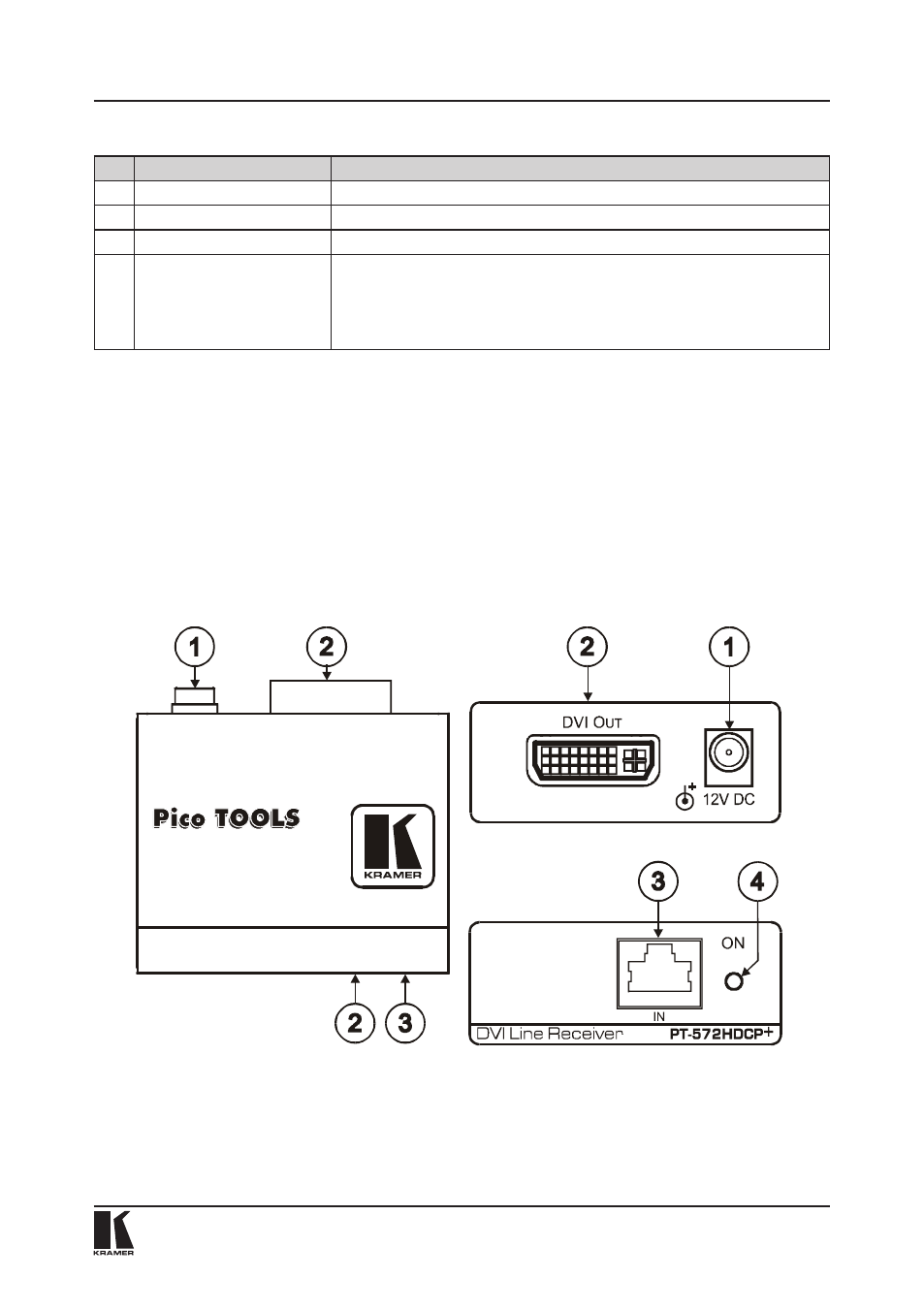

PT-572HDCP+ изображен на рис. 2 и описан в таблице 2.
Рис. 2. Линейный приемник DVI PT-572HDCP+
