13
Подключение PT-571HDCP и PT-572HDCP+
5.1 Схема разводки разъемов линейного входа/линейного
выхода CAT 5 типа RJ-45
Разводка разъема CAT 5 при использовании прямого кабеля с разъемами
типа RJ-45 описана в таблице 3 и изображена на рис. 4 (
следует иметь
в виду, что экран кабеля должен быть подсоединен/припаян к экрану
разъема).
ВНИМАНИЕ! На обоих концах кабеля используется одна и та же разводка.
Выберите одну из схем (например, EIA /TIA 568В) и придерживайтесь
только её.

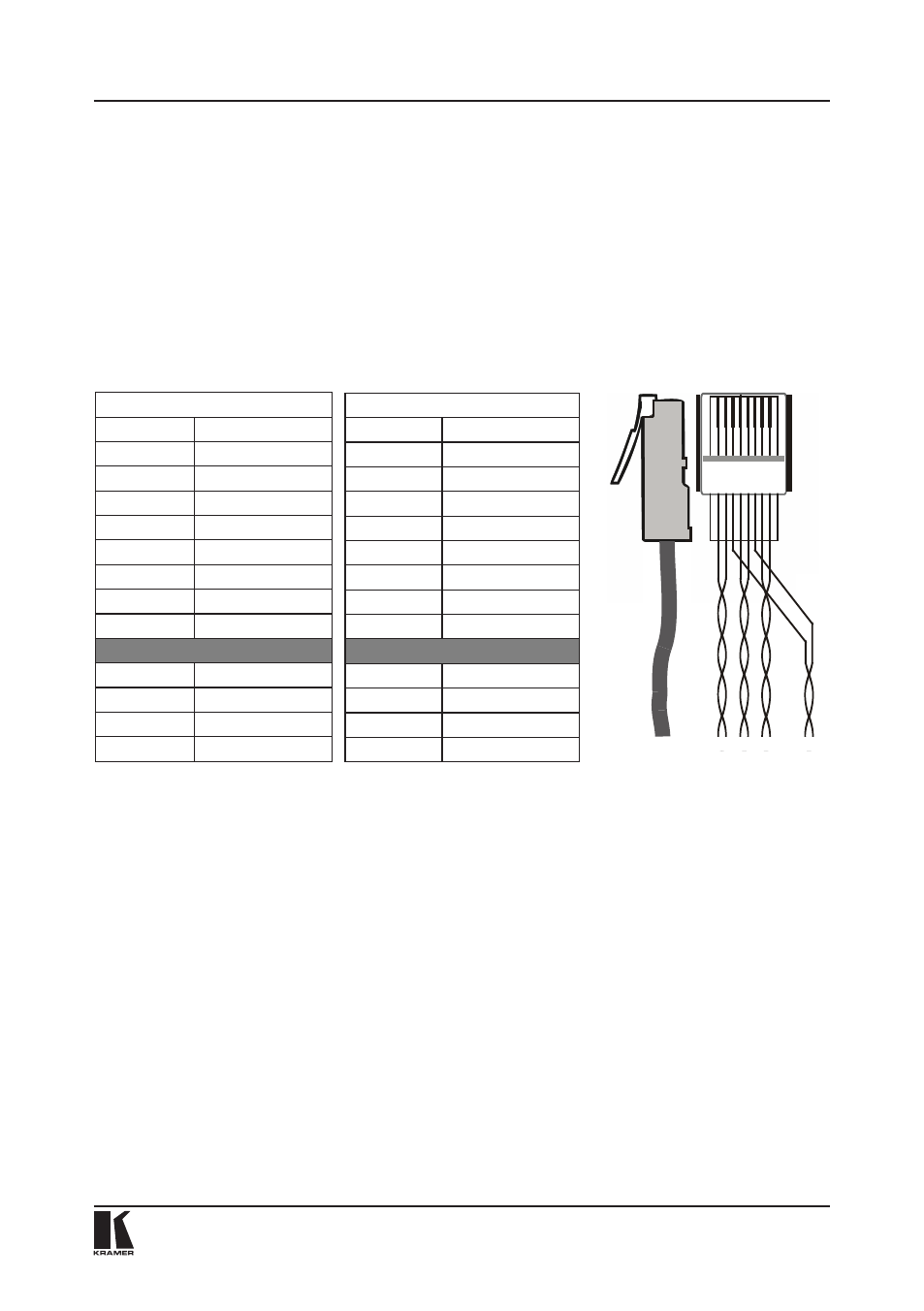

Таблица 3. Разводка CAT 5
EIA /TIA 568A
КОНТАКТ
Цвет провода
1
Зеленый/Белый
2
Зеленый
3
Оранжевый/Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/Белый
8
Коричневый
Пара 1
4 и 5
Пара 2
3 и 6
Пара 3
1 и 2
Пара 4
7 и 8
EIA /TIA 568B
КОНТАКТ
Цвет провода
1
Оранжевый/Белый
2
Оранжевый
3
Зеленый/Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/Белый
8
Коричневый
Пара 1
4 и 5
Пара 2
3 и 6
Пара 3
1 и 2
Пара 4
7 и 8
36
78
12 5
4
1 45 78
6
3
2
Рис. 4. Разводка CAT 5
Экран
