KRAMER ELECTRONICS, LTD.
8
Приемо-передающая система PT-571HDCP/PT-572HDCP+
4 ПРИеМО-ПеРеДАющАя СИСТеМА
PT-571HDCP/PT-572HDCP+
В настоящем разделе описаны:
• Линейный передатчик DVI
PT-571HDCP — см. подраздел 4.1;
• Линейный приемник DVI
PT-572HDCP+ — см. подраздел 4.2.
4.1 Линейный передатчик DVI PT-571HDCP
Линейный передатчик DVI
PT-571HDCP принимает сигнал DVI, кодирует
его и передает по кабелю CAT 5 в приемник
PT-572HDCP+. PT-571HDCP
оснащен:
• Входным разъемом DVI;
• Выходным разъемом CAT 5 типа RJ-45;
• Одним светодиодным индикатором электропитания.
PT-571HDCP изображен на рис. 1 и описан в таблице 1.

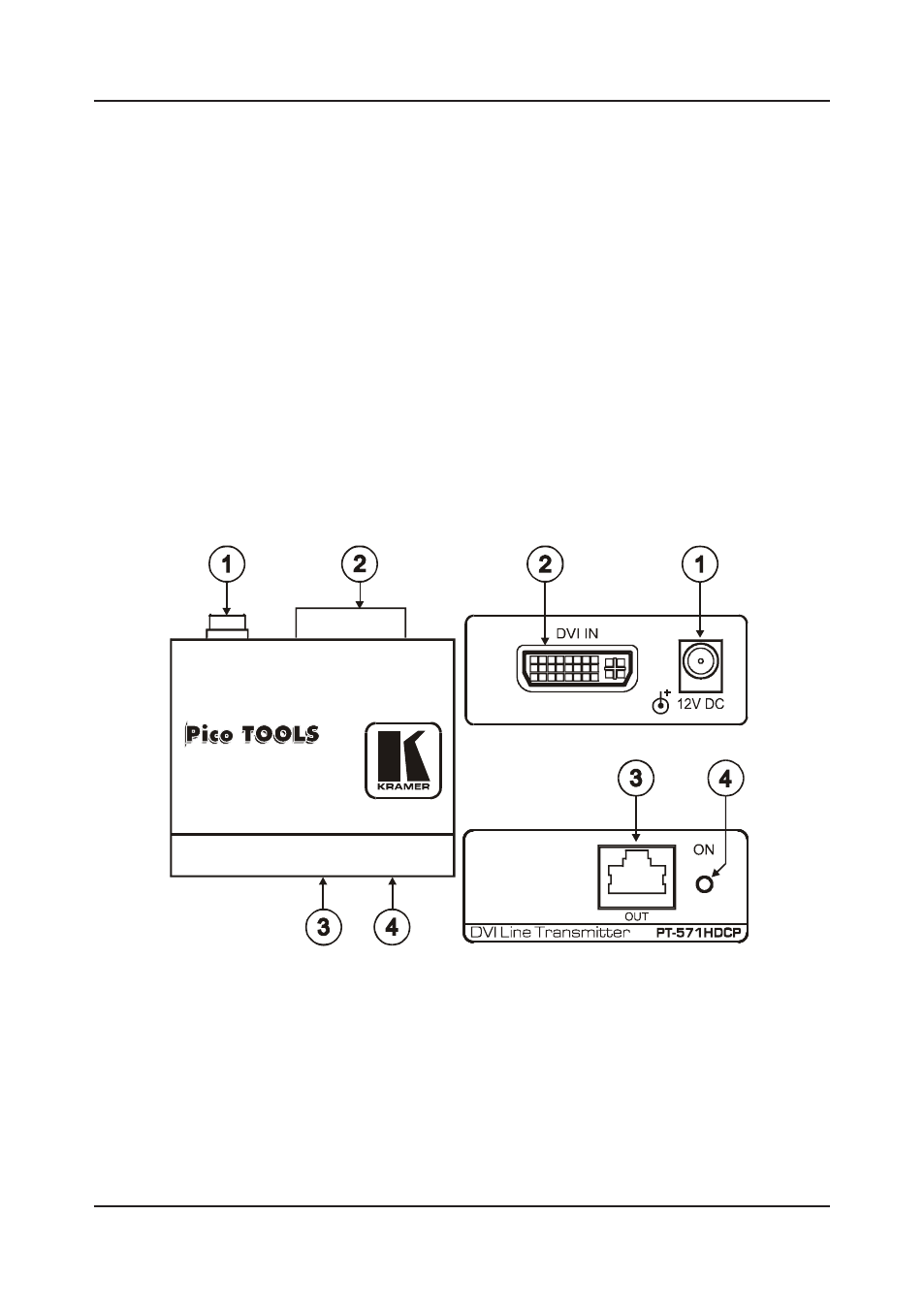

Рис. 1. Линейный передатчик DVI PT-571HDCP
