Ваш универсальный транскодер MultiCoder
®
4.1 Подключение универсального транскодера MultiCoder
®
FC-4040/FC-4045
Подсоедините
1
к разъемам на задней панели FC-4040/FC-4045 в соответ-
ствии с рис. 2:
• Кабель электропитания.
• Входные и выходные кабели цифрового (только для FC-4045) и анало-
гового видеосигнала.
• РС (при использовании управляющего программного обеспечения
Kramer или иного устройства управления) при необходимости в управ-
лении посредством интерфейса RS-232.
• Помимо этого, установите DIP-переключатели в соответствии с указа-
ниями раздела 4.1.2.
1
Прежде, чем приступить к подсоединению FC-4040/FC-4045, выключите все устройства.
После завершения подсоединения включите FC-4040/FC-4045, а затем — прочие устройства.
Монитор
Приемник S-Video Цифровой монитор
(только для FC-4045)
Компьютер под-
ключен к порту
RS-232 через
нуль-модемный
адаптер
Источник композитного видеосигнала
или генератор видеосигнала (75%
bar) для внешней синхронизации
Источник
S-Video
Цифровая камера
DVD
Кейер/микшер
Цифровой
проектор
УВЕЛИЧЕНО:

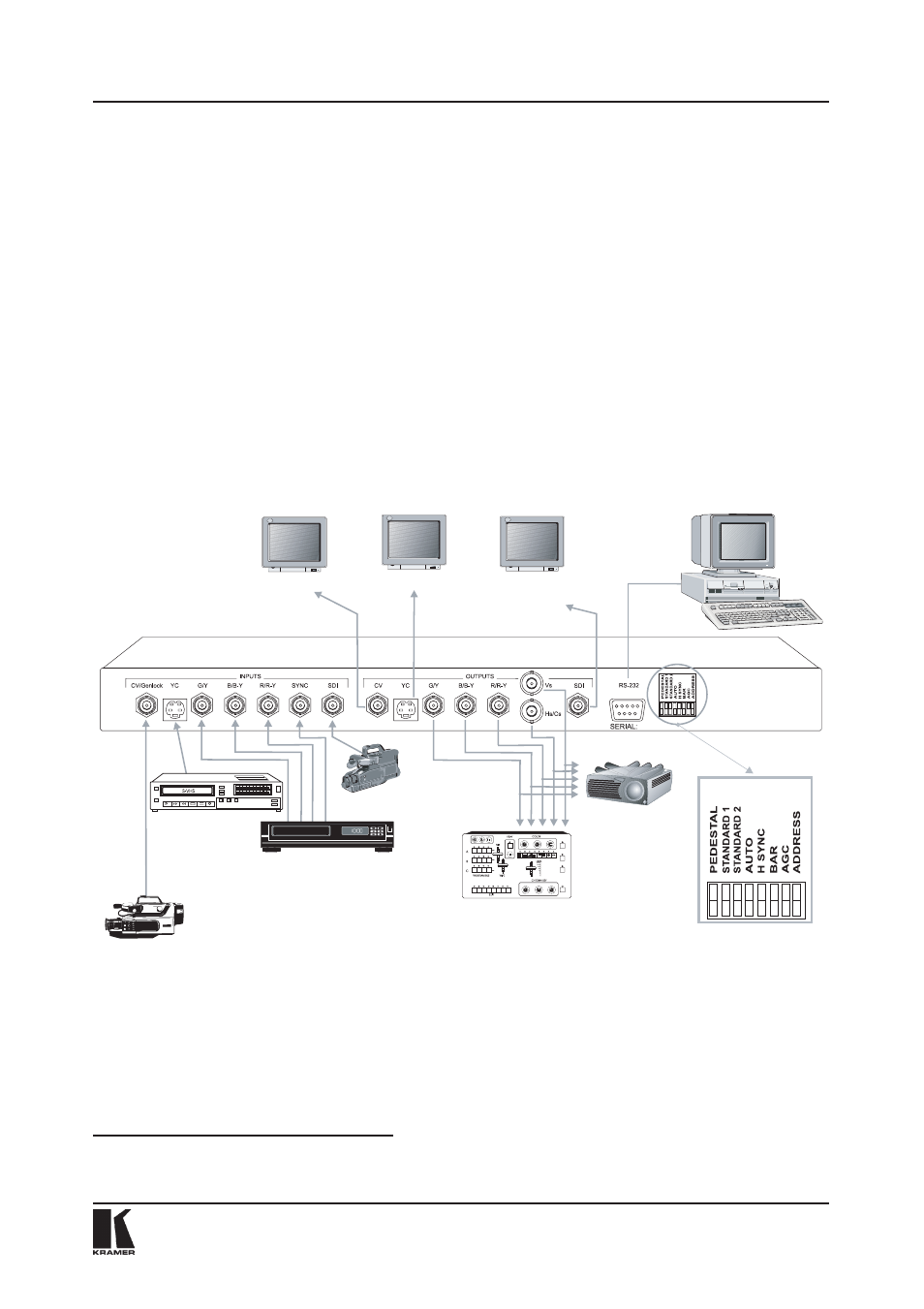

Рис. 2. Подсоединение FC-4040/FC-4045
