4.1.2 Установка DIP-переключателей
Настройте FC-4040/FC-4045, установив
1
8 DIP-переключателей в соответ-
ствии с Таблицей 3:

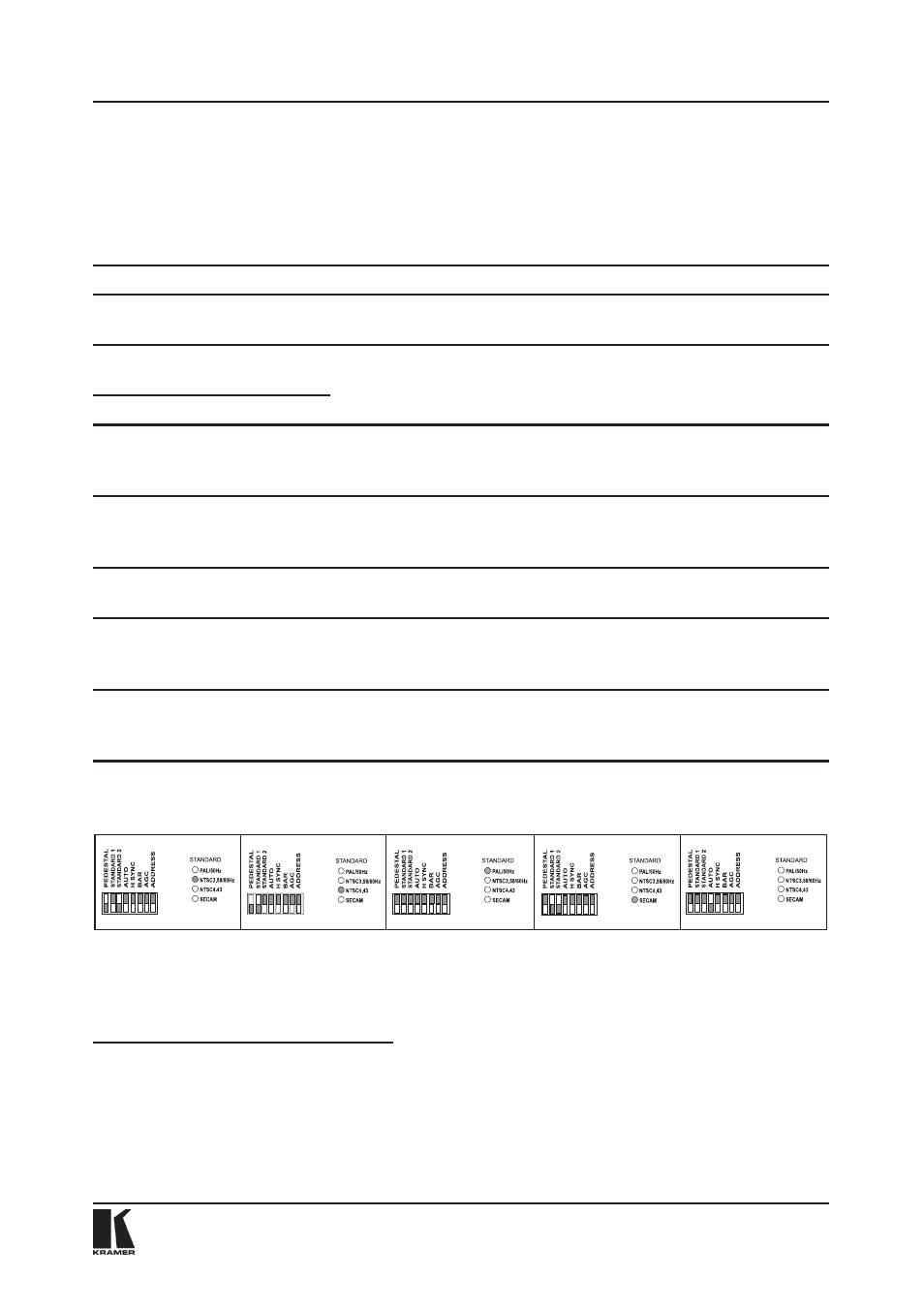

Таблица 3. Установка DIP-переключателей
DIP-переключатель
Установите:
1
PEDESTAL
2
ON — со смещением; OFF — без смещения (выбор
смещения 7.5 IRE äëÿ NTSC).
2
STANDARD 1
STANDARD1/STANRARD2:
OFF/OFF — Äëÿ PAL; OFF/ON — Äëÿ NTSC3;
3
STANDARD 2
ON/OFF — Äëÿ NTSC4; ON/ON — Äëÿ SECAM
4
AUTO
3
ON — для поддержки нескольких стандартов; OFF
— для заданного пользователем (фиксированно-
го) стандарта.
5
H SYNC
ON — для строчной синхронизации с разъема BNC
HS/CS; OFF — для выхода синхронизации компо-
зитного видеосигнала.
6
BAR
ON — для устройства, работающего с генератором
75% цветовой полосы.
7
AGC
4
ON — для автоматической регулировки усиления
(АРУ) на входах CV èëè YC; OFF — для фиксиро-
ванной регулировки усиления.
8
ADDRESS
5
OFF — для нижнего адреса (например, при исполь-
зовании управляющего программного обеспече-
ния Kramer для РС.
Итог, в зависимости от сигнала:
NTSC3.58/60 Ãö NTSC4.43
PAL 50 Ãö
SECAM
Мультисистемный
1
Нижнее положение DIP-переключателя соответствует состоянию ON (ВКЛ), верхнее положе-
ние — состоянию OFF (ВЫКЛ).
2
При выборе NTSC уровень черного в активном видеосигнале смещается на 7.5 IRE.
3
Если DIP-переключатель AUTO установлен в положение ON, DIP-переключатели STANDARD 1
è STANDARD 2 перестают действовать.
4
Automatic Gain Control — автоматическая регулировка усиления.
5
RS-232.
