KRAMER ELECTRONICS, LTD.
10
4.1.1 Подключение к РС
Чтобы подключить компьютер (РС) к FC-4040/FC-4045 с помощью нуль-
модемного адаптера (рекомендуется):
• Подсоедините к порту RS-232 (разъем DB9 на задней панели) ведущего
устройства FC-4040/FC-4045 нуль-модемный адаптер, а адаптер подсо-
едините с помощью 9-жильного кабеля с распайкой один к одному к
порту RS-232 (разъем DB9) РС.
Чтобы подключить РС к FC-4040/FC-4045 без нуль-модемного адаптера:
• Подсоедините к порту RS-232 (разъем DB9 на задней панели) ведущего
устройства FC-4040/FC-4045 порт RS-232 (разъем DB9 èëè DB25) РС в
соответствии с рис. 3.

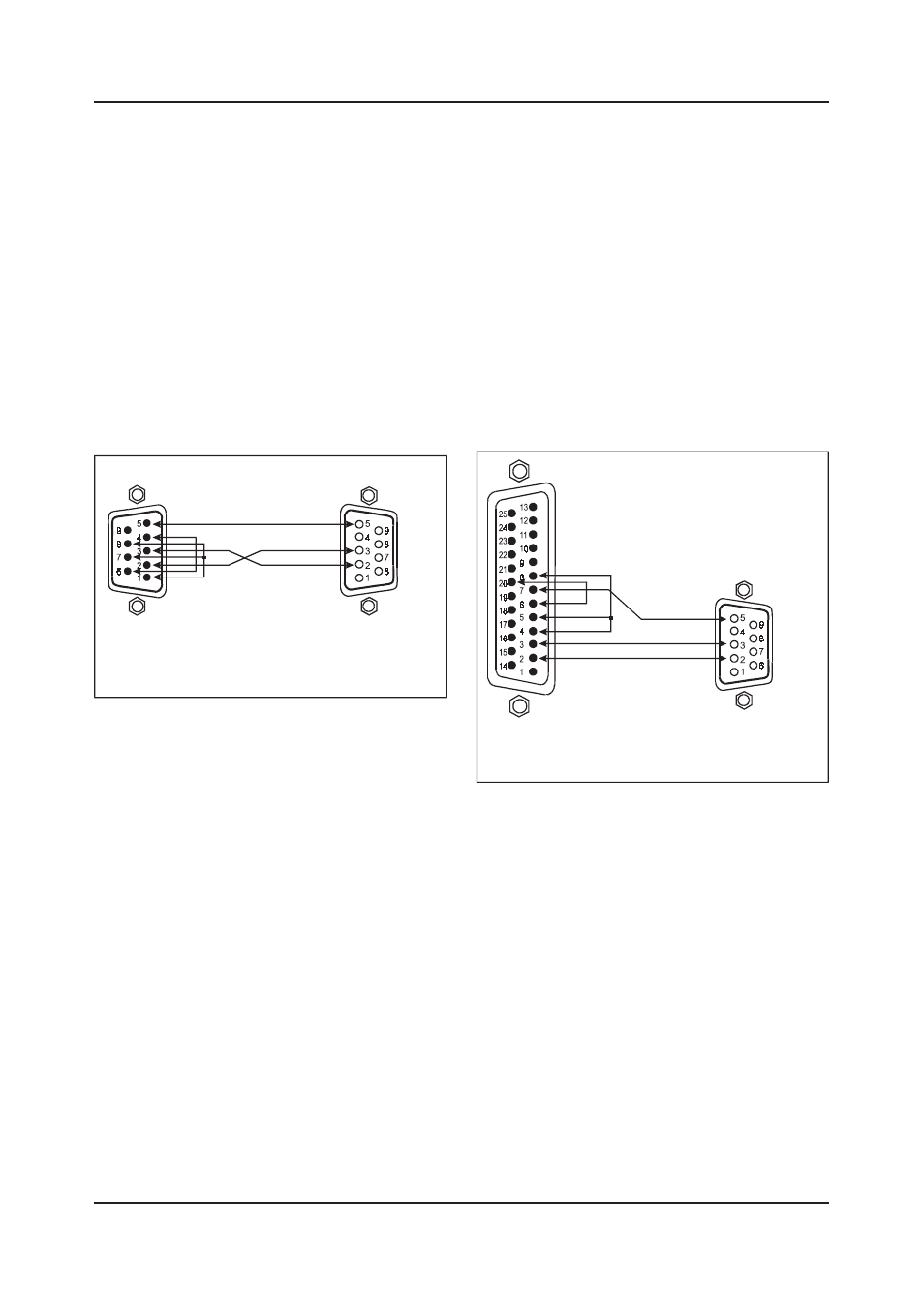

Рис. 3. Нуль-модемное подключение к
порту RS-232
Конт. 5 соединить с конт. 5 (земля)
Конт. 3 соединить с конт. 2
Конт. 2 соединить с конт. 3
Розетка DB9 (от компьютера)
Конт. 4 соединить с конт. 6
Соединить вместе конт. 8, 7 и 1
Вилка DB9 (от уст-
ройства)
При использовании экранированного кабеля соедините
экран с конт. 5
Конт. 7 соединить с конт. 5 (земля)
Конт. 2 соединить с конт. 2
Конт. 3 соединить с конт. 3
Розетка DB25 (от компьютера)
Конт. 20 соединить с конт. 6
Соединить вместе конт. 8, 5 и 4
Вилка DB9 (от
устройства)
При использовании экранированного кабеля соедините
экран с конт. 7 (DB25) и конт. 5 (DB9)
Ваш универсальный транскодер MultiCoder
®
