KRAMER ELECTRONICS, LTD.
6
4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
FC-4046

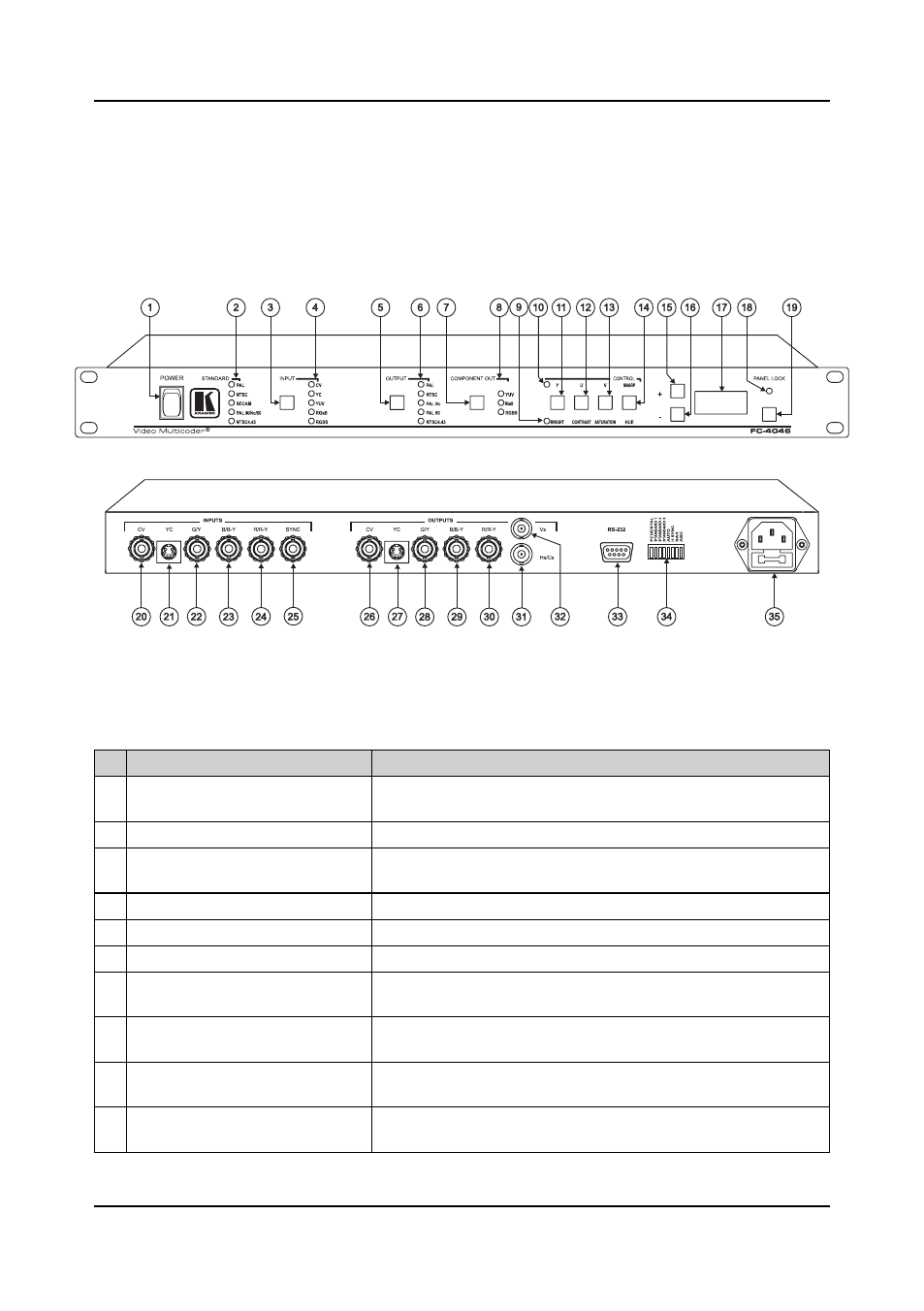

На рис. 1 показаны, а в табл. 1 и 2 описаны передняя и задняя панели
FC-4046.
Рис. 1. FC-4046 MultiCoder®
Таблица 1. Органы управления, расположенные на передней панели FC-4046
№
Орган управления или разъем
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация по-
дачи питания
2
Светодиоды STANDARD
Индикация телевизионной системы входного сигнала
3
Кнопка INPUT
Выбор формата входного сигнала (композитный, YC, YUV,
RGsB, или RGBS)
4
Светодиоды INPUT
Индикация входа, выбранного кнопкой INPUT
5
Кнопка OUTPUT
Выбор телевизионной системы сигнала на выходах CV и YC
6
Светодиоды OUTPUT
Индикация выхода, выбранного кнопкой OUTPUT
7
Кнопка COMPONENT OUT
Выбор выходного формата (YUV, RGsB или RGBS) на ком-
понентном выходе с разъемами BNC
8
Светодиоды COMPONENT OUT
Индикация компонентного выхода, выбранного кнопкой
OUTPUT
9
Нижний светодиод CONTROL
Индикация, совместно с подсветкой кнопки, выбранного для
регулировки параметра (нижний ряд надписей)
10 Верхний светодиод CONTROL
Индикация, совместно с подсветкой кнопки, выбранного для
регулировки параметра (верхний ряд надписей)
Органы управления и разъемы FC-4046
