Страница 11
11

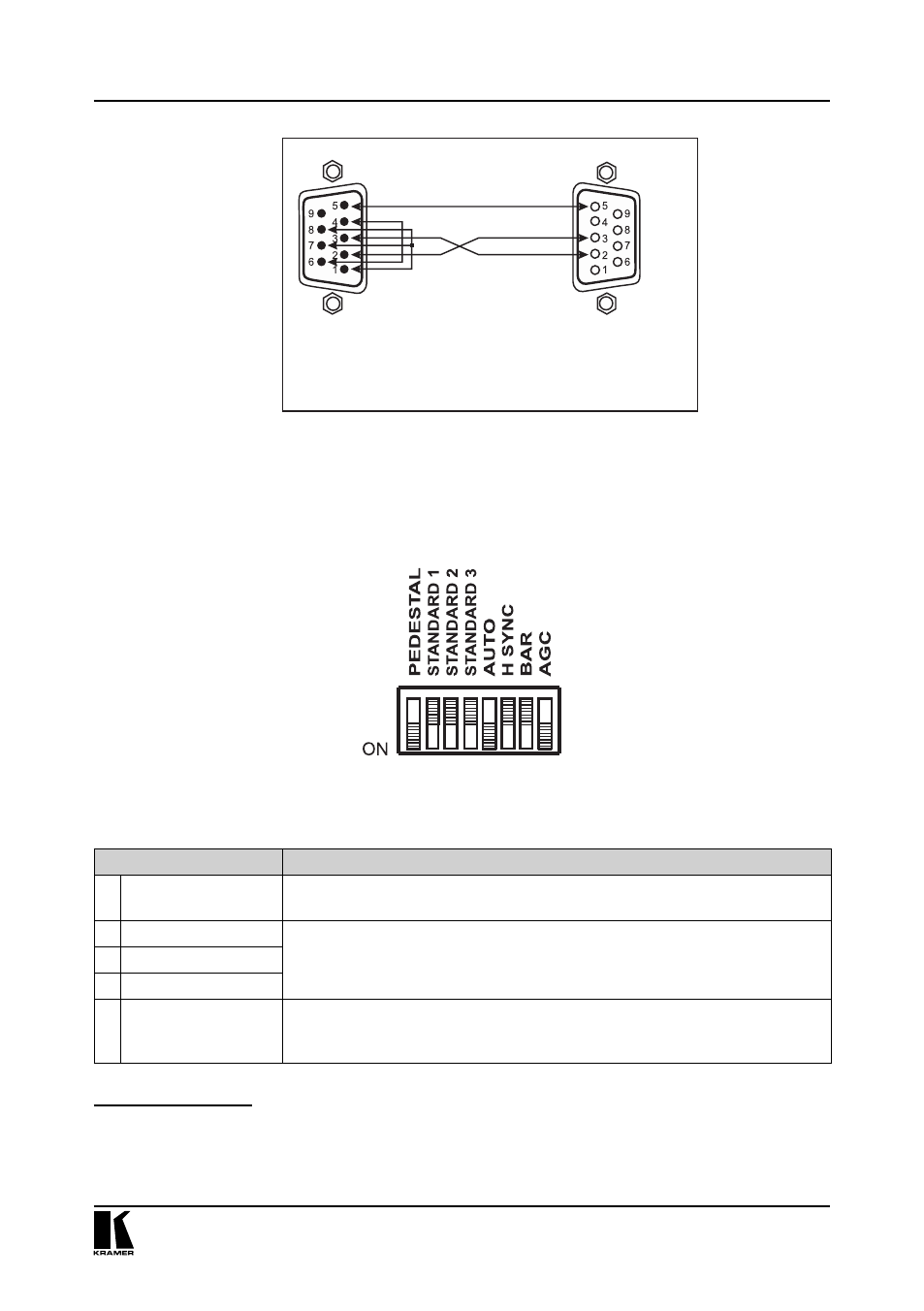

Рис. 3. Подключение компьютера без использования нуль-модемного адаптера
6.2 Назначение DIP-переключателей конфигурации
Восемь DIP-переключателей конфигурации показаны рис. 4, их назначе-
ние описывается в табл. 4.
Рис. 4. DIP-переключатели конфигурации в положении заводской установки
Таблица 4. Назначение DIP-переключателей конфигурации
Переключатель
Назначение
1 PEDESTAL
ON — пьедестал включен (сдвиг уровня черного на 7,5 ед. IRE для рабо-
ты в NTSC), OFF — пьедестал выключен
2 STANDARD 1
Выбор телевизионной системы входного сигнала (см. табл. 5)
3 STANDARD 2
4 STANDARD 3
5 AUTO
ON — автоопределение телевизионной системы (установки DIP-пере-
ключателей STANDARD 1 – STANDARD 3 игнорируются), OFF — задание
телевизионной системы DIP-переключателями
1
Подключение к FC-4046 источников и приемников сигнала
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к переключателю)
1
При включенном автоопределении выбор будет вестись между PAL, NTSC и SECAM, если все три
переключателя STANDARD находятся в положении OFF, и между всеми системами, если все три
переключателя находятся в положении ON. Однако в этой ситуации автоопределение может работать
ненадежно, поэтому использовать его таким образом не рекомендуется.
