KRAMER ELECTRONICS, LTD.
10

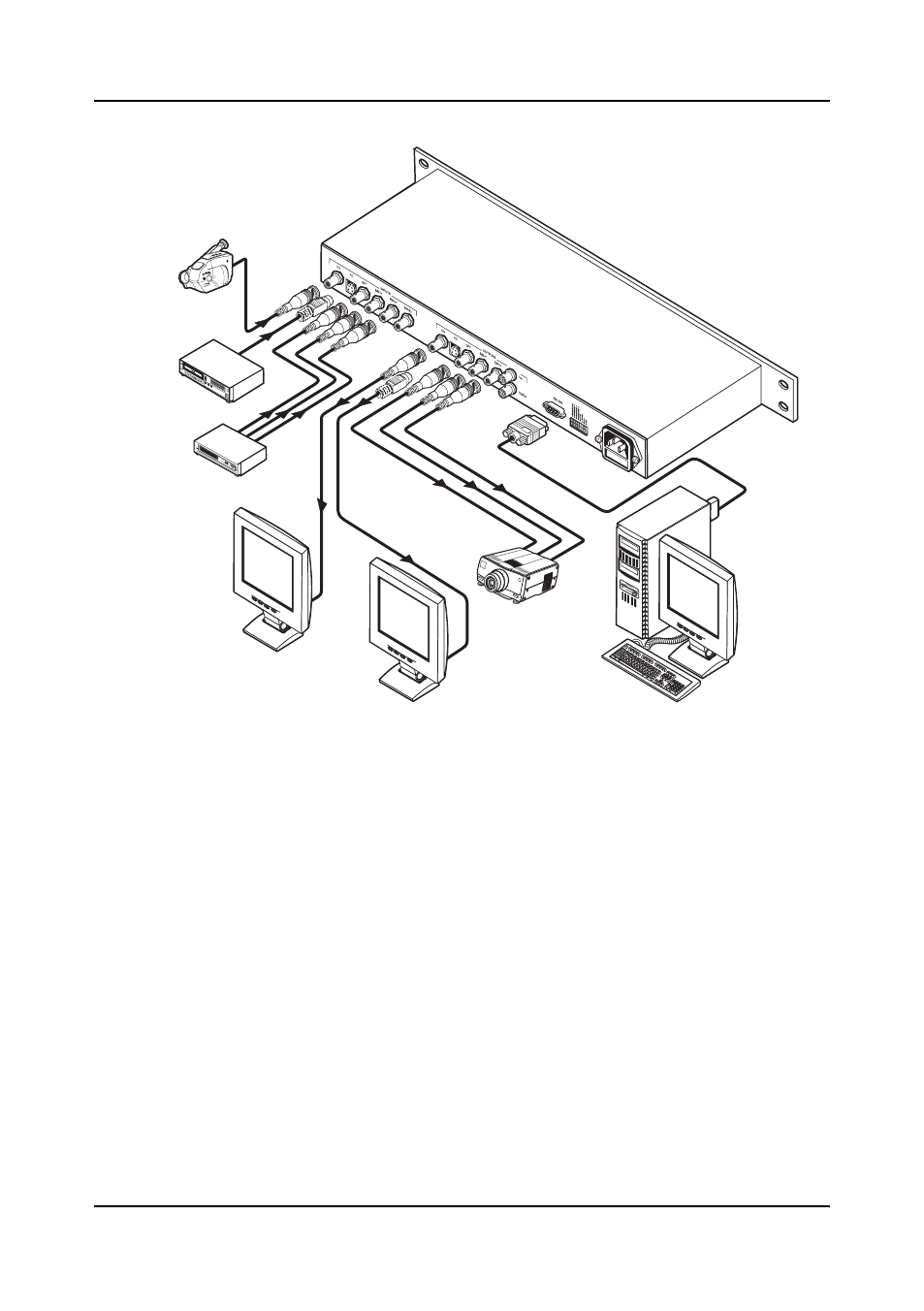

Рис. 2. Подключение источников и приемников сигнала к FC-4046
6.1 Подключение к компьютеру
Для подключения FC-4046 к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Вставьте
нуль-модемный адаптер в разъем DB9 RS-232 на задней панели FC-4046
и девятижильным кабелем с прямой разводкой соедините его с разъемом
порта RS-232 компьютера.
Для подключения FC-4046 к компьютеру без использования нуль-модем-
ного адаптера соедините разъем DB9 RS-232 на задней панели VP-4046
и разъем последовательного порта компьютера в соответствии со схемой
на рис. 3.
Подключение к FC-4046 источников и приемников сигнала
Источник
композитного
видеосигнала
Плейер
с выходом
s-Video
DVD-плейер
Композитный
видеодисплей
Дисплей
s-Video
Проектор
RS-232
