7
3. Подключите плазменный дисплей к выходным RCA-разъемам Y, C
B
и C
R
.
4. Подключите сетевой блок питания (=12 В) к разъему 12 V DC и вставьте
его в розетку электрической сети.
5. Включите питание FC-4, а затем питание источника и приемника
сигнала.

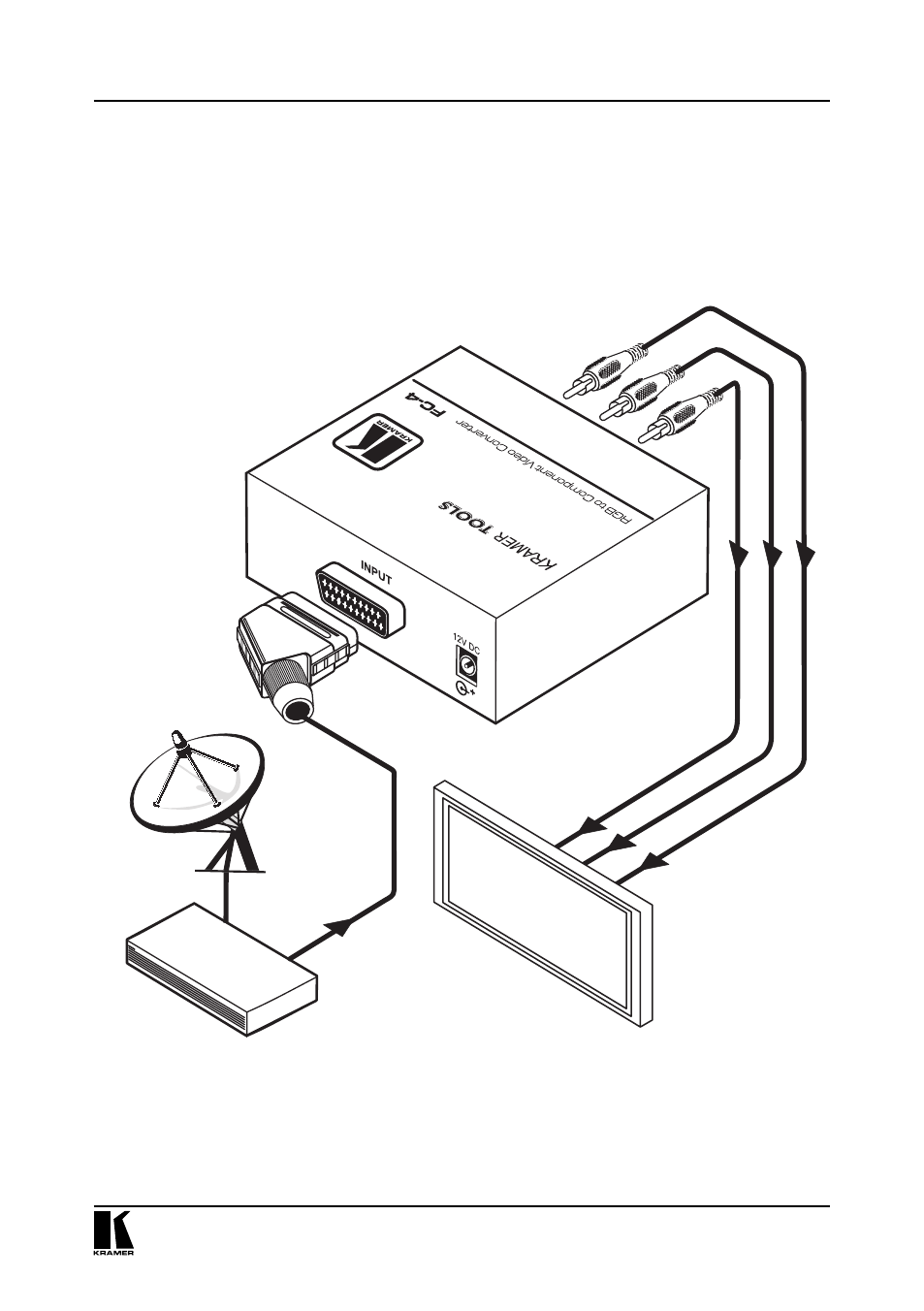

Рис. 4. Подключение источника и приемника сигнала к FC-4
Подключение источника и приемника сигнала
Спутниковый
приемник
Плазменный
дисплей со входами YUV
