3 ОБЗОР
Kramer FC-4 — высококачественный преобразователь сигнала RGBS, пос-
тупающего на 21-контактный разъем SCART
1 , в компонентный видеосиг-
нал (Y, C
B
, C
R
, иначе обозначаемый как Y, B-Y, R-Y или YUV).
В частности, этот прибор:
• дает возможность использовать для отображения видеосигнала RGBS плаз-
менные мониторы или другие устройства с компонентным видеовходом
• питается постоянным напряжением 12 В.
Чтобы получить наилучшие результаты:
• используйте только высококачественные кабели. Это позволит защититься
от помех, избежать потерь сигнала из-за плохого согласования, и не допус-
тить повышения уровня шума (что часто случается в плохих кабелях)
• обеспечьте отсутствие помех от находящихся рядом электроприборов,
которые могут серьезно повлиять на качество сигнала
• эксплуатируйте FC-4 в сухом месте без прямого солнечного света и пыли.
4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
На рис. 1-3 и в табл. 1 показано расположение и описано назначение орга-
нов управления и разъемов FC-4:

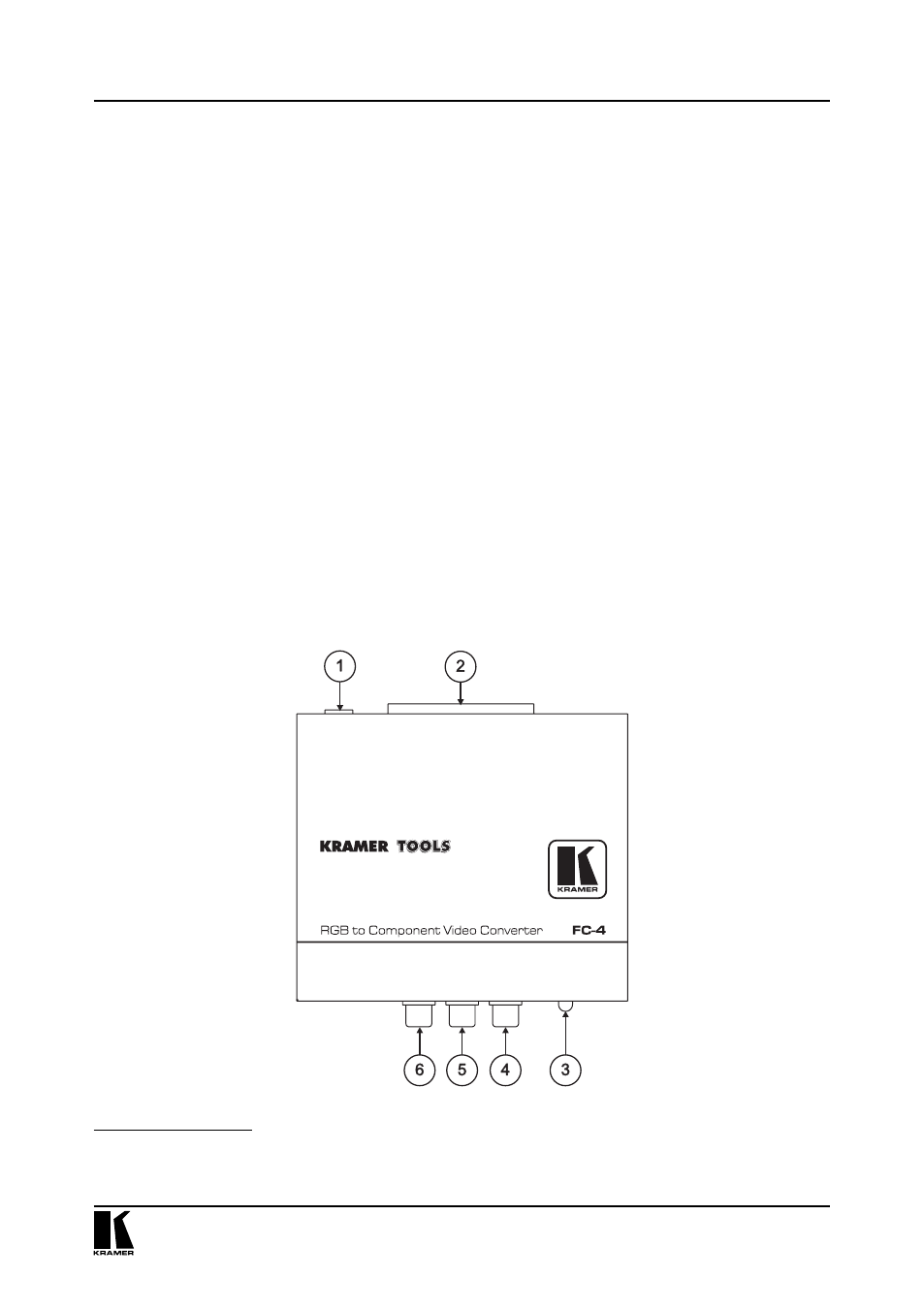

Рис. 1. Преобразователь видеосигнала RGBS в компонентный FC-4
1 Разъем SCART имеет 20 контактов и один контакт экрана. Через контакты передаются два канала
аудиосигнала (входы и выходы), видеосигнал (входы и выходы), сигналы RGBS, общий провод и
несколько управляющих сигналов.
Органы управления и разъемы
