KRAMER ELECTRONICS, LTD. 6

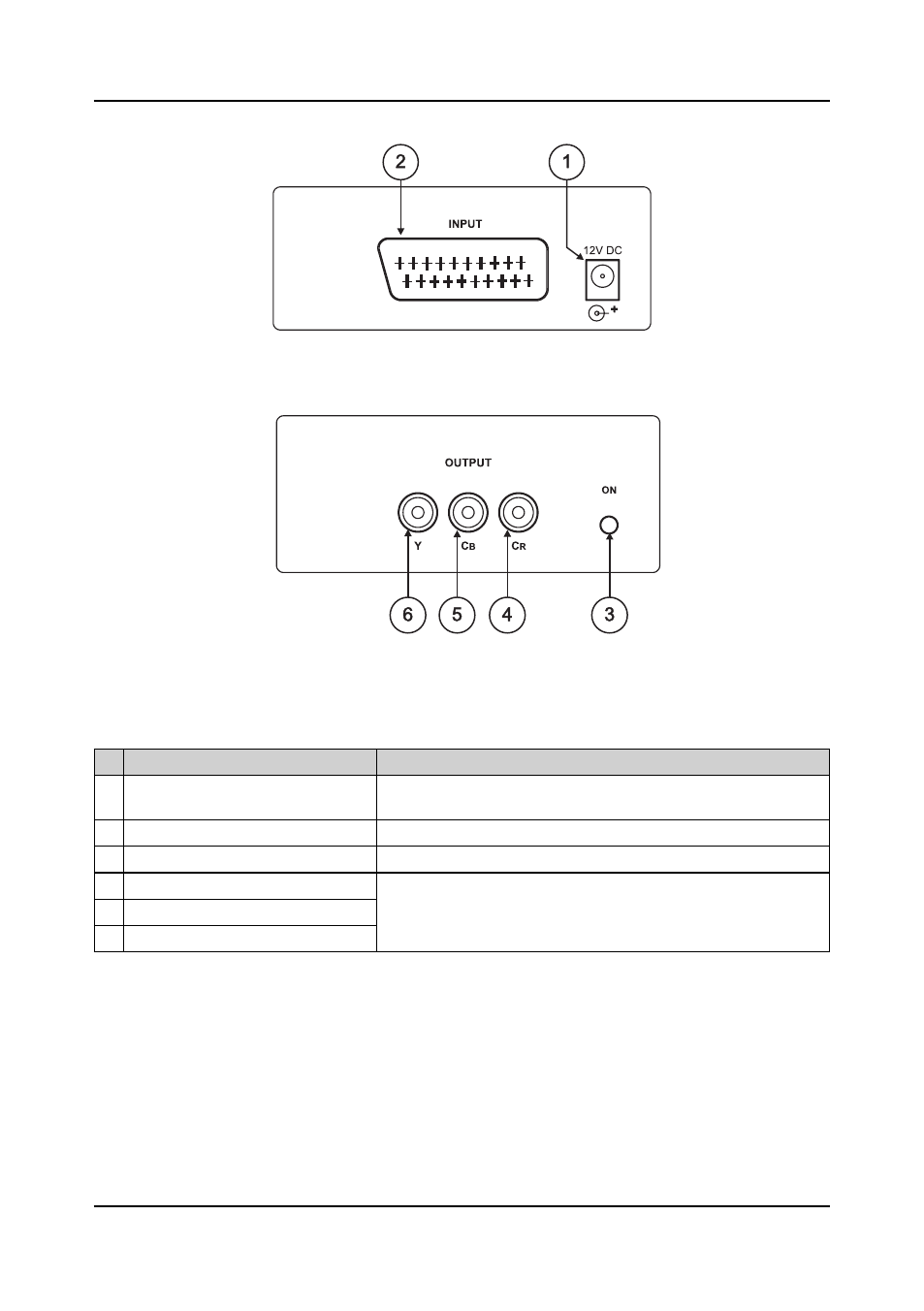

Рис. 2. Верхняя панель FC-4
Рис. 3. Нижняя панель FC-4
Таблица 1. Органы управления и разъемы FC-4
№ Орган управления или разъем Назначение
1 Разъем 12V DC
Подключение источника питания (постоянное напряжение
12 В)
2 SCART-разъем INPUT Подключение источника видеосигнала
3 Светодиод ON Индикация подачи напряжения питания
4 RCA-разъем CR OUTPUT
Подключение приемника сигнала YUV 5 RCA-разъем CB OUTPUT
6 RCA-разъем Y OUTPUT
5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА И
ПРИЕМНИКА СИГНАЛА
Для подключения к FC-4 источника и приемника сигнала (рис. 4):
1. Отключите питание FC-4 и всех подключаемых к нему устройств.
2. Подключите источник сигнала (например, спутниковый приемник),
к SCART-разъему INPUT.
Подключение источника и приемника сигнала
