Инструкция по эксплуатации INTRO CAN TAS-T2
Страница 6
6
Порядок установки и подключения на AUDI A4, A5, Q5:
1.

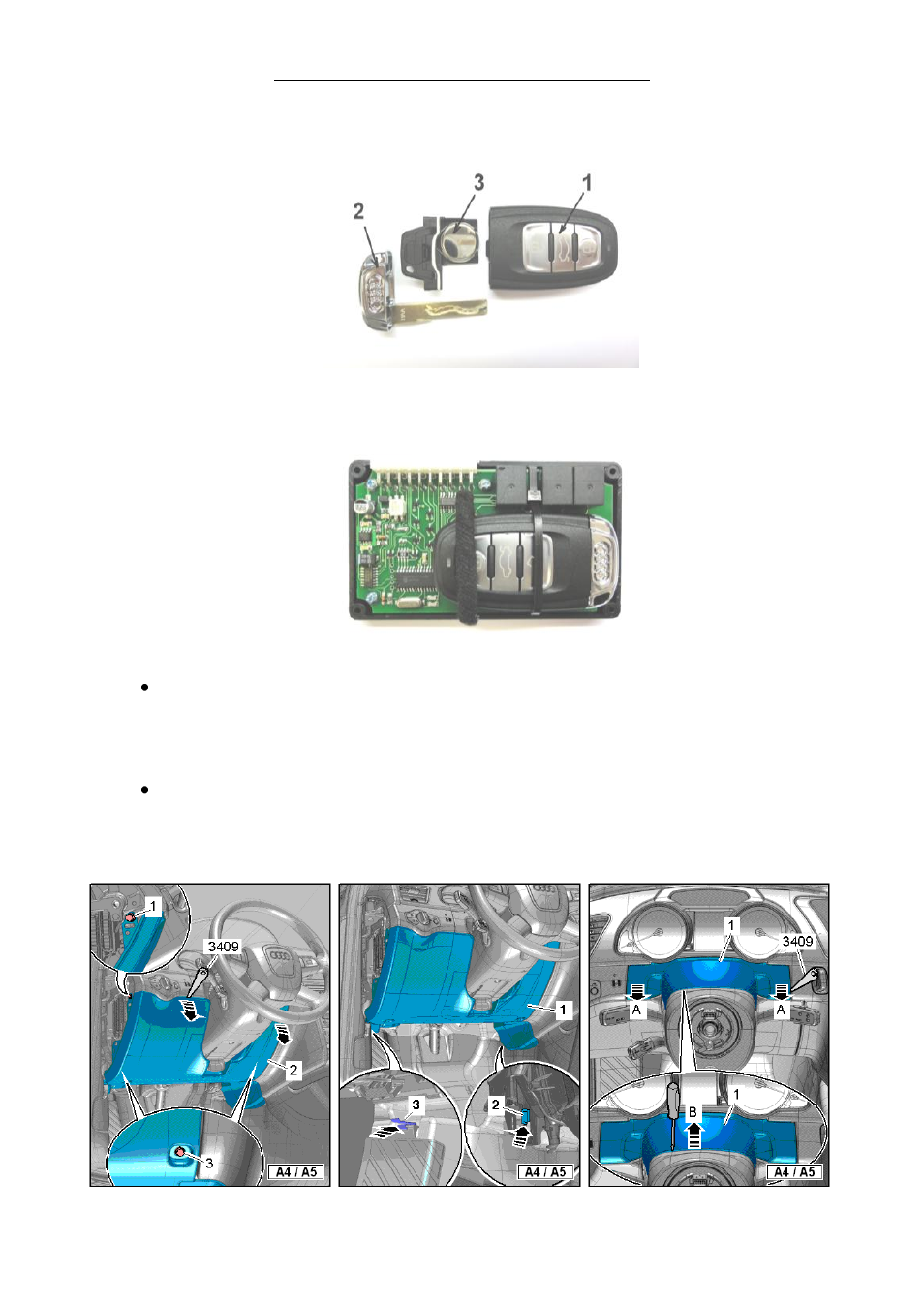

Согласно инструкции по эксплуатации а/м вытащите из ключа-брелока 1 ключ-вставку 2 и держатель
батарейки 3. Снимите батарейку и соберите ключ-брелок в обратной последовательности.
2.
Разберите блок модуля, открутив четыре винта. Наденьте рамку считывателя иммобилайзера на ключ-
брелок и закрепите последний на плате с помощью пластиковой стяжки как показано на фото ниже.
Соберите модуль.
3.
Демонтируйте замок зажигания в следующей последовательности.
Для AUDI A4, A5 : Снять накладку передней панели со стороны водителя. Снять накладку на стык
комбинации приборов. Снять облицовку экрана MMI-интерфейса. Открутить болт крепления
накладки замка зажигания. С помощью демонтажных клещей отщелкнуть защелки и снять
облицовку замка. Открутить болт крепления замка, и вытянуть замок вперед в пространство для
ног. Отсоединить разъем от блока замка зажигания.
Для AUDI Q5 : Снять накладку передней панели со стороны водителя. Снять центральный
дефлектор. Открутить болт крепления накладки замка зажигания. С помощью демонтажных клещей
отщелкнуть защелки и снять облицовку замка. Открутить болт крепления замка, и вытянуть замок
вперед в пространство для ног. Отсоединить разъем от блока замка зажигания.
