5. Скоммутируйте провода разъема модуля согласно схемы подключения (Рис.1).
6. Установите блок замка зажигания на место. Подсоедините к нему штатный разъем, а также 2-х
контактный разъем обходчика иммобилайзера.
7. Установите модуль в скрытном месте, и вставьте в него разъем.
8. Проверьте работу системы в целом.

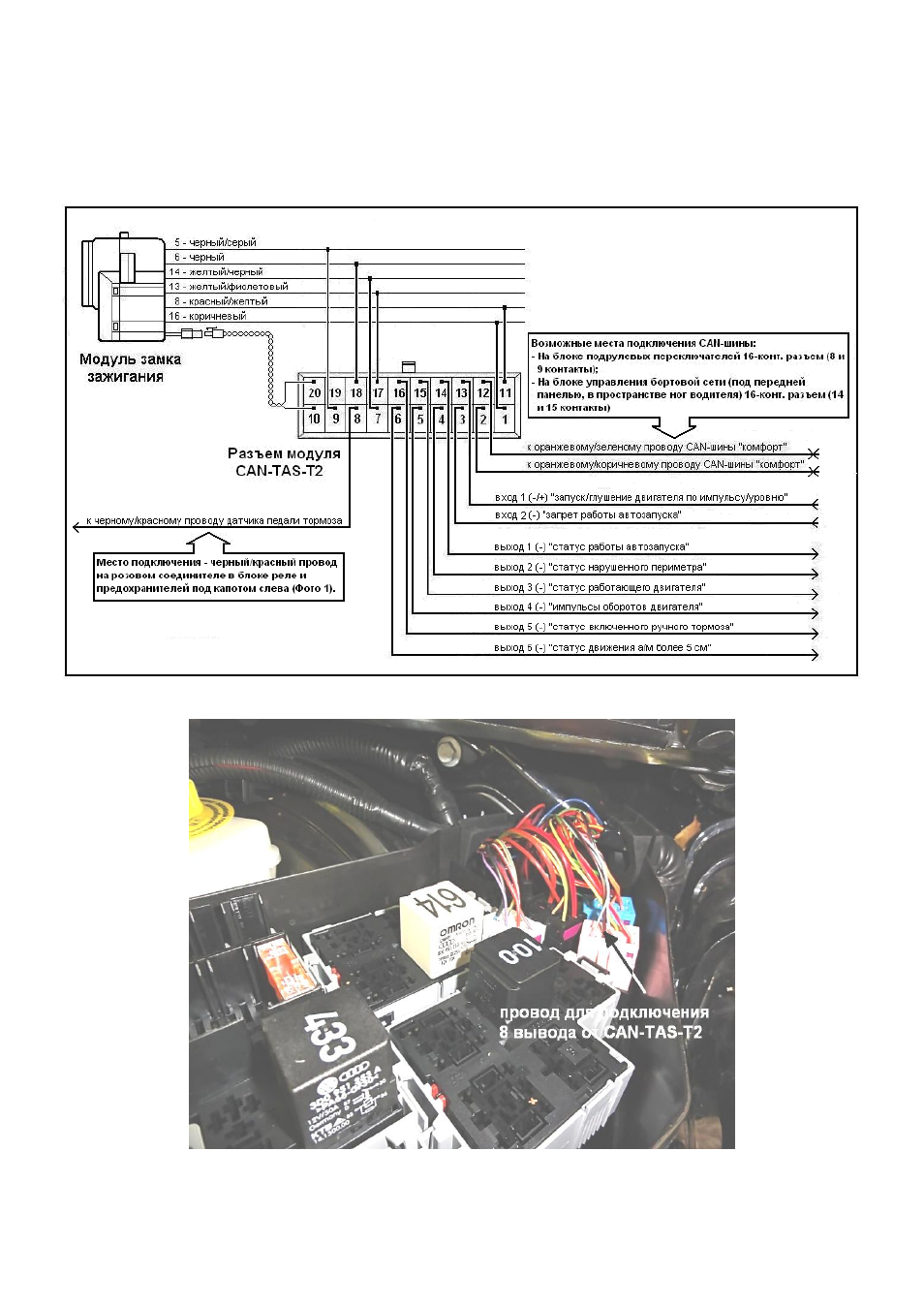

Рис. 1. Схема подключения модуля CAN-TAS-T2 на VW Touareg
Фото 1. Место подключения к датчику педали
тормоза на а/м VW Touareg 2011 м.г
