10
3.
Работа модуля
3.1 Запуск двигателя
В модуле предусмотрено пять возможных способов запуска двигателя.
1. Подача положительного постоянного потенциала (+12В) на вход 1, при установленной перемычке 1-2 (Фото 3).
2. Подача положительного импульса (+12В) длительностью 0.3-2 сек. на вход 1, при установленной перемычке 1-2
(Фото 3).
3. Подача отрицательного постоянного потенциала (0 В) на вход 1, при установленной перемычке 2-3 (Фото 4).
4. Подача отрицательного импульса (0В) длительностью 0.3-2 сек. на вход 1, при установленной перемычке 2-3
(Фото 4).
5. Нажатие на кнопку закрывания или открывания 3-и раза на штатном брелоке в течение 5-и секунд, при
установленной перемычке 4-5 (Фото 5).
Запуск двигателя по вышеперечисленным вариантам осуществляется при соблюдении следующих условий :
-
Не вставлен ключ в замок зажигания.
-
Не включено зажигание или аксессуары кнопкой «START» (при наличии системы KESSY).
-
Не активен вход запрета работы автозапуска (Вход 2).
-
Не нажата педаль тормоза.
При наступлении одного из пяти вариантов запуска двигателя и соблюдении вышеперечисленных условий,
модуль автозапуска выполняет следующие действия :
-
На Выходе 1 устанавливается отрицательный логический уровень ("земля").
-
Если а/м закрыт с включенной штатной сигнализацией, открываются "SAFE"-замки (блокираторы)
дверей (двери остаются закрытыми), и отключается штатная сигнализация.
-
Разблокируется замок руля, включается зажигание, и выдерживается пауза 9 секунд для прогрева
свечей накаливания дизельного двигателя.
-
Осуществляется пуск двигателя с работой стартера не более 6 секунд.
-
При успешном пуске (двигатель заведен) - на Выходе 3 устанавливается отрицательный логический
уровень, а на Выходе 4 формируются импульсы с частотой вращения двигателя.
-
При неудачном пуске (двигатель не заведен) – выключается зажигание; блокируется руль; если до
включения автозапуска, а/м был закрыт с включенной штатной сигнализацией, то закрываются "SAFE"-
замки и вновь включается штатная сигнализация; на Выходе 1 сбрасывается отрицательный
логический уровень.

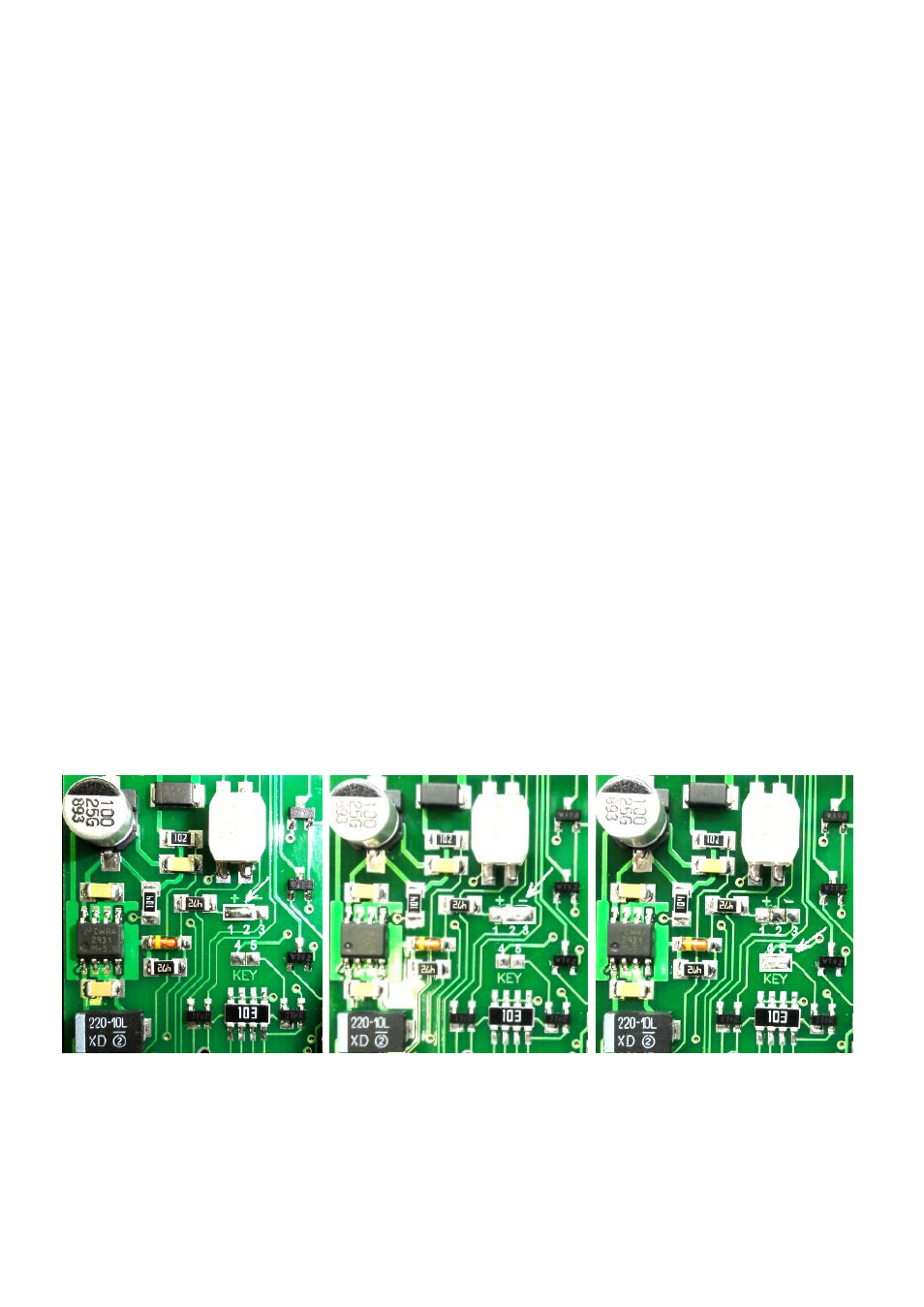

Фото 3. Перемычка 1-2 Фото 4. Перемычка 2-3 Фото 5. Перемычка 4-5
