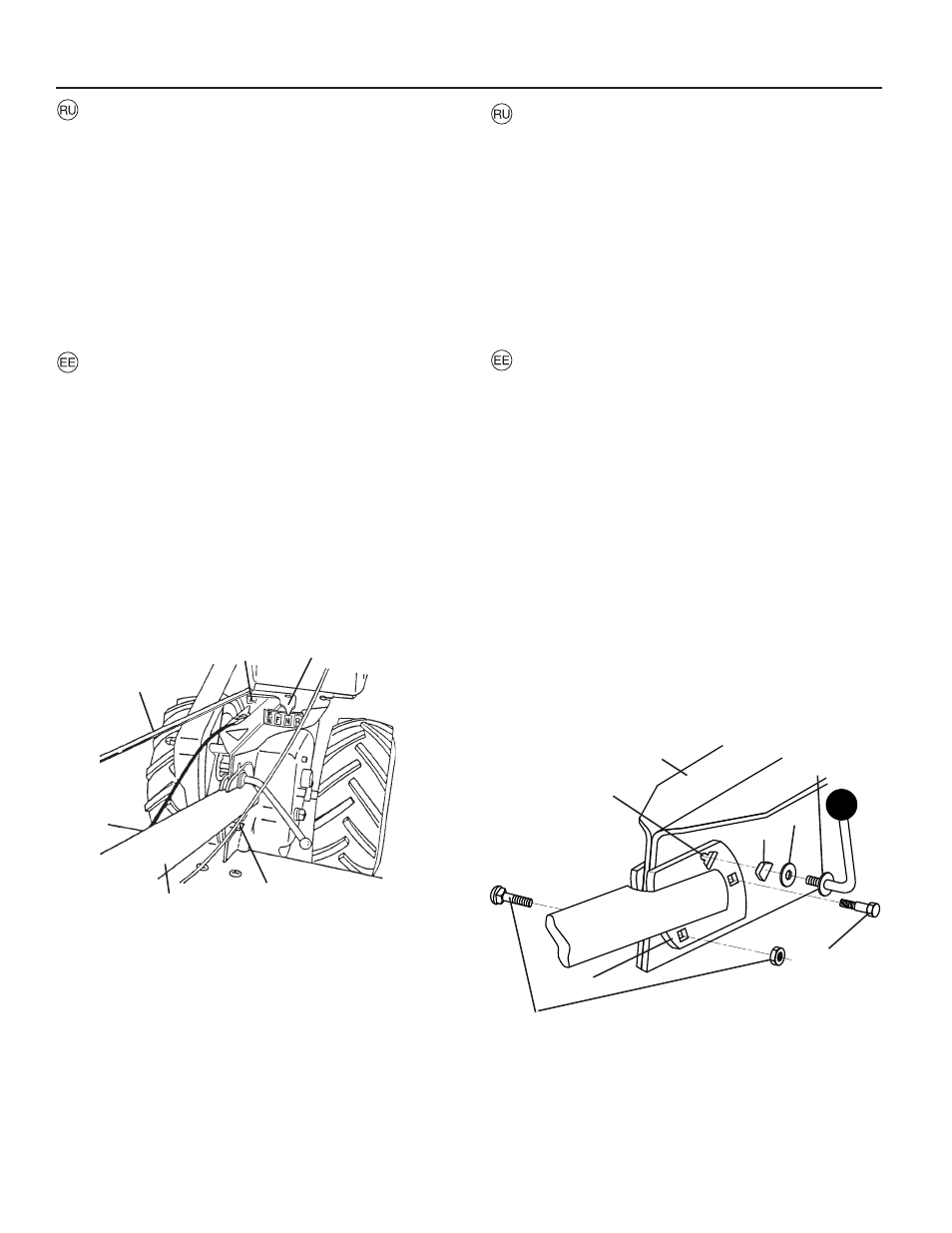

Рисунок 3
Inset
3 2
4
6
1
Joonis 3
Detail
1. Тяга переключения передач
2. Шпилька
3. Указатель рычага переключения передач
4. Узел рукоятки
5. Болт с квадратным подголовком и стопорной гайкой
6. Основание рукоятки
7. Прорезь
8. Картер
9. Фиксатор рукоятки
10. Шайба
11. Рычаг фиксатора рукоятки
12. Шарнирный болт
1. Lülituskang
2. Klamber
3. Käigukangi näidik
4. Käepideme koostekomplekt
5. Aluse polt ja kontramutter
6. Käepidemeplaat
7. Pilu
8. Käigukasti korpus
9. Käepidemelukk
10. Seib
11. Käepidemeluku hoob
12. Pöörel
Подсоединение тяги переключения передач
a. Вставьте конец тяги переключения передач в отверстие
на указателе рычага переключения передач.
b. Проденьте шпильку в отверстие на тяге переключения
передач и закрепите ее.
Давление в шинах
Снизьте давление в шинах до 20 PSI (около 1,4 бар ) (Шины
были избыточно накачаны в транспортных целях). Шины
должны быть накачаны одинаково, иначе мотокультиватор
будет крениться в сторону.
Lülituskangi ühendamine
a. Pange lülituskangi ots käigukangi näidiku auku.
b. Lülituskangi kinnitamiseks torgake klamber läbi lülitus-
kangil oleva augu.
Rehvirõhk
Vähendage rehvirõhku umbes 1,4 bar’ile (transpordil oli
rehvirõhk väga kõrge). Kui rehvide rõhk ei ole võrdne, kisub
pinnasefrees ühele küljele.
