Страница 27
27
3

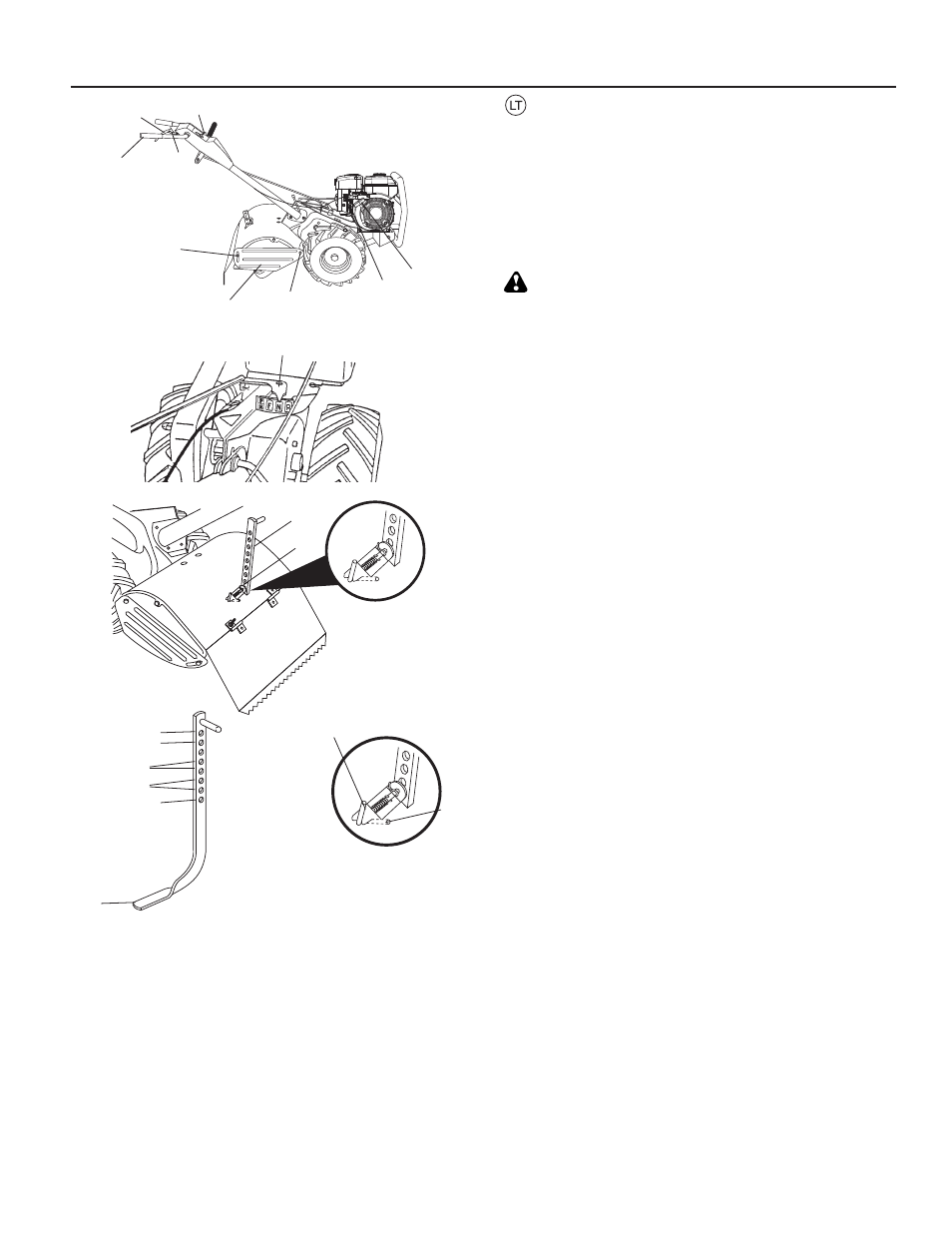

Indėlis A
Piešinys 10
Indėlis B
Indėlis C
Piešinys 9
Apsukimas
a. Atleiskite pavarų perjungimo svirtį (9. pieš.).
b. Pasukite droselio kontrolę (9. pieš.) į greitį “SLOW”.
c. Padėkite greičių perjungiklio (10. pieš., indėlis A)
indikatorių į “R” padėtį (apsukti).
d. Nestovėkite tiesiai už kultivatoriaus.
e. Kad pradėtų suktis kastuvai, paspauskite pavarų per-
jungimo fi ksatorių ir nuspauskite pavarų perjungimo svirtį
(9 pav.). Dantys nesisuks.
ĮSPĖJIMAS!
Neatsiremkite į kietus daiktus, tokius kaip medis, tvora,
pastatai ir pan.
Variklio ir virbalų sustabdymas
a. Rankena ir akėtvirbaliai liausis judėję, kai pavaros valdymo
strypas (9 pav.) bus atleistas.
b. Nustatykite svirties indikatorių (10 pav. A priede) į padėtį
„N“ (neutrali).
c. Jei norite sustabdyti variklį, nustatykite sklendės valdiklį
(9 pav.) į padėtį „SLOW“ (lėtas) ir leiskite varikliui veikti
nedideliu greičiu 1 ar 2 minutes prieš nustatydami sklendę
į padėtį „STOP“ (sustabdyti).
d. Uždarykite degalų vožtuvą (9 pav.).
e. Lėtai patraukite starterio rankeną (9 pav.) ir grąžinkite ją
į pradinę padėtį, kai pajusite pasipriešinimą. Ši operacija
reikalinga tam, kad į degimo kamerą iš išorės nepatektų
drėgnas oras.
Apsisukimas
a. Atleiskite pavarų perjungimo svirtį (9. pieš.).
b. Pasukite droselio kontrolę (9. pieš.) į pozicija “SLOW”.
c. Pasukite greičių dėžės perjungiklio indikatorių (10. pieš.,
indėlis A) į “F” padėtį (į prieki). Virbalai nesisuks.
d. Pakelkite rankeną į priešingą pageidaujamą kryptį ir
pasukite droselio kontrolę į pageidaujamą greitį. Elkitės
atsargiai, laikykitės atokiau virbalų.
e. Baigę įrangos apsukimą, nuleiskite rankeną. Pasukite
greičių dėžės perjungiklio indikatorių į “T” padėtį (arimas)
ir nureguliuokite droselio kontrolę į pageidaujamą greitį.
Norint pradėti arti, laikykite krypčių kontrolės strypą prie
rankenos.
Kai apsisuksite, nuleiskite rankenėlę. Nustatykite perjungimo
svirties indikatorių į padėtį (F) (kasimas) ir nustatykite eigos
greičio valdiklį į reikiamą greitį. Norėdami pradėti kasti, pas-
pauskite pavarų perjungimo fi ksatorių ir nuspaudę laikykite
pavarų perjungimo svirtį
Išorinės apsaugos
Ant išorinių apsaugų užpakalinės dalies yra skylės, per kurias
galima pakelti strypą gilesniam arimui ir nuleisti seklesniam
arimui, kad neapsikastų mažesni augalai. Atlaisvinkite movą
“A” ir movą “B”. Pasukite apsaugą į pageidaujamą poziciją
(abejose pusėse). Prisukite movas.
Transportavimas
a. Nuleiskite gylio strypą į jo žemiausią poziciją ir įdėkite
gylio strypo sąvarą į aukščiausią skylę.
b. Pasukite greičių dėžės perjungiklio indikatorių (10. pieš.,
indėlis A) į “F” padėtį (laisva) pergabenimui.
c. Kad pradėtų suktis kastuvai, paspauskite pavarų per-
jungimo fi ksatorių ir nuspauskite pavarų perjungimo svirtį.
Suksis ir dantys, ir ratai.
d. Pasukite droselio kontrolę (9. pieš.) į pageidaujamą greitį.
1. Išorinės
apsaugos
2. Mova
“A”
3. Mova
“B”
4. Pavarų perjungimo
svirtis
5. Pavarų perjungimo
fi ksatorius
6. Rankena
7. Droselio
kontrolė
8. Degalų vožtuvas
9. Starterio
rankena
10. Greičių perjungiklio
indikatorius
11. Gylmatis
12. Gylmačio sąvara
13. Pergabenimo pozicija
14. Seklesnio arimo pozicija
15. Seklaus arimo pozicija
16. Gilaus arimo pozicija
17. Gilesnio arimo pozicija
18. Gylio strypas
19. “Laisva” pozicija
20. “Įjungta” pozicija
10
20
19
depth_sta
ke_
2
18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stak
e_
1
11
12
